Panoramica componenti del sistema d'iniezione di benzina e accensione con iniezione diretta

GF07.70-S-9998D

Panoramica componenti del sistema d'iniezione di benzina e accensione con iniezione diretta

4.9.15

Motore

200.7 nel tipo 415

Illustrazione riferita al tipo 415.7

A1

Centralina di comando strumento combinato (KI)

N3/10

Centralina di comando ME

S4s6

Interruttore Tempomat

A8/1

Chiave trasmittente

N10

Centralina di comando modulo di rilevamento del segnale e di comando (SAM)

S9/1

Interruttore luce di arresto

K10/2k1

Relè pompa di alimentazione del carburante

N20

Apparecchiatura di controllo e di comando climatizzatore (con codice H06 (Climatizzatore))

X11

Connettore per la diagnosi

K10/3

Relè centralina di gestione motore

N30/4

Centralina di comando Programma Elettronico di Stabilità (ESP)

N2/2

Centralina di comando sistema di ritenuta supplementare

N50

Centralina di comando modulo dei fusibili e dei relè (SRM)

Vista motore dal lato sinistro

2

Turbocompressore a gas di scarico

3

Catalizzatore (catalizzatore a tre vie)

B11/4

Sensore temperatura del liquido di raffreddamento

B70

Sensore di Hall albero motore

G3/1

Sonda lambda a valle del catalizzatore

G3/2

Sonda lambda a monte del catalizzatore

Y133

Valvola di commutazione pompa liquido di raffreddamento

Vista motore dal lato sinistro

1

Pompa di alta pressione carburante

B6/15

Sensore di Hall albero a camme di immissione

B6/16

Sensore di Hall albero a camme di scarico

B28/15

Sensore di pressione del collettore di aspirazione

G2

Alternatore

M16/6

Attuatore della valvola a farfalla

T1/1

Bobina di accensione, cilindro 1

T1/2

Bobina di accensione, cilindro 2

T1/3

Bobina di accensione, cilindro 3

T1/4

Bobina di accensione, cilindro 4

Y31/4

Convertitore di pressione regolazione della pressione di sovralimentazione

Y94

Valvola di regolazione della portata

Y130

Valvola pompa olio motore

Vista del motore dal lato destro

B4/6

Sensore di pressione del carburante

M1

Motorino d'avviamento

Y49/4

Elettromagnete attuatore albero a camme di immissione

Y49/5

Elettromagnete attuatore albero a camme di scarico

Y76/1

Iniettore di carburante cilindro 1

Y76/2

Iniettore di carburante cilindro 2

Y76/3

Iniettore di carburante cilindro 3

Y76/4

Iniettore di carburante cilindro 4

Vista motore dal lato sinistro

A16

Sensore di battito in testa

R48

Elemento termico termostato del liquido di raffreddamento

Illustrazione riferita al tipo 415.7

B5/1

Sensore della pressione di sovralimentazione

B17/8

Sensore di temperatura a valle dell'intercooler

Illustrazione riferita al tipo 415.7

B37

Sensore del pedale dell'acceleratore

Illustrazione riferita al tipo 415.7

Y58/4

Valvola di intercettazione serbatoio carbone attivo

Illustrazione riferita al tipo 415.7

M4/7

Motorino del ventilatore

Rappresentazione in trasparenza del serbatoio carburante

5

Serbatoio del carburante

6

Filtro carburante

M3/3

Pompa del carburante con sensore del livello di riempimento

Illustrazione riferita al tipo 415.7

S40/3

Interruttore pedale della frizione

S40/6

Interruttore pedale della frizione (con codice MJ7 (Funzione ECO start/stop))

Illustrazione riferita al tipo 415.7

S2/6

Tasto funzione ECO start/stop (con CODICE MJ7 (Funzione ECO start/stop))

Illustrazione riferita al tipo 415.7

S2

Interruttore blocchetto di accensione

Illustrazione riferita al tipo 415.7

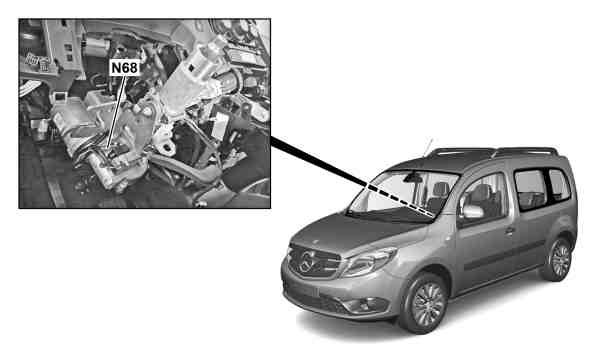

N68

Servosterzo elettrico (ES)

Illustrazione riferita al tipo 415.7

7

Recipiente del carbone attivo

Illustrazione riferita al tipo 415.7

G1

Batteria della rete di bordo

Illustrazione riferita al tipo 415.7

N50

Centralina di comando modulo dei fusibili e dei relè (SRM)

N50k1

Relè motorino d'avviamento

N50k2

Relè morsetto 15

N50k3

Relè motorino del ventilatore motore a combustione

Strumento combinato (KI), disposizione/funzione

A1

GF54.30-S-3039C

Centralina di comando sistemi di ritenuta - Disposizione/funzione/struttura

N2/2

GF91.60-S-4018C

Centralina di comando ME - Descrizione del componente

N3/10

GF07.61-S-6000D

Centralina di comando SAM - Descrizione del componente

N10

GF54.21-S-4157C

Centralina di comando ESP/BAS, disposizione/funzione

N30/4

GF42.45-S-4501C

Unità di comando climatizzazione - Descrizione del componente

Con CODICE H06 (climatizzatore)
S98

GF83.40-S-2261C

Sensore di battito in testa - Descrizione del componente

A16

GF07.04-S-6030D

Sensori di pressione - Descrizione dei componenti

B4/6, B5/1, B28/15

GF07.04-S-6254D

Sensori di temperatura - Descrizione dei componenti

B11/4, B17/8

GF07.04-S-6261D

Sensore del pedale dell'acceleratore - Descrizione del componente

B37

GF30.20-S-2011D

Sensori di Hall albero motore e albero a camme - Descrizione dei componenti

B6/15, B6/16, B70

GF07.04-S-6222D

Sonde lambda - Descrizione dei componenti

G3/1, G3/2

GF07.04-S-6106D

Pompa di alimentazione del carburante, descrizione dei componenti

M3/3

GF47.20-S-2000D

Motorino del ventilatore - descrizione

M4/7

GF20.20-S-1000D

Attuatore della valvola a farfalla - Descrizione del componente

M16/6

GF30.20-S-2022D

Circuito del liquido di raffreddamento - Descrizione dei componenti

R48, Y133

GF20.00-S-0802D

Chiave trasmittente, funzione/struttura/funzionamento

A8/1

GF80.57-S-4101C

Interruttori luci di arresto - Disposizione/funzione/funzionamento

S9/1

GF42.10-S-4000C

Interruttore del pedale della frizione - Descrizione del componente

S40/3, S40/6

GF29.10-S-2200D

Bobine di accensione - Descrizione dei componenti

T1/1, T1/2, T1/3, T1/4

GF15.10-S-2100D

Convertitore di pressione regolazione della pressione di sovralimentazione - descrizione

Y31/4

GF09.40-S-4015D

Elettromagnete attuatore albero a camme - descrizione

Y49/4, Y49/5

GF05.20-S-2100D

Valvola di intercettazione serbatoio carbone attivo, descrizione dei componenti

Y58/4

GF47.31-S-2100D

Iniettori di carburante - descrizione del componente

Y76

GF07.03-S-6120D

Valvola di regolazione della portata - descrizione

Y94

GF07.05-S-6010D

Valvola pompa olio motore - Descrizione del componente

Y130

GF18.10-S-4010D

Pompa di alta pressione del carburante - Descrizione del componente

GF07.02-S-3012D

Turbocompressore a gas di scarico - descrizione

GF09.40-S-4010D

Serbatoio carburante, descrizione dei componenti

GF47.10-S-2000D

Filtro carburante - Descrizione dei componenti

GF47.20-S-2100D

Catalizzatore a tre vie - Descrizione del componente

GF49.10-S-2020D

Serbatoio carbone attivo, descrizione dei componenti

GF47.30-S-2010D

Indice descrizione del funzionamento sistema d'iniezione di benzina e accensionecon iniezione diretta

GF07.70-S-0998D
