Smontare, montare le parti applicate per la sostituzione della pannellatura della fiancata lato posteriore

AR60.00-D-0055TS

Smontare, montare le parti applicate per la sostituzione della pannellatura della fiancata lato posteriore

15.01.2020

Tipo

907.6/7, 910.6

Avvertenze di modifica

19.12.2019

Ampliato il metodo

Fase di lavoro 25

Illustrazione riferita al tipo 907.733 con codice T16 (Porta scorrevole destra), lato destro del veicolo

Illustrazione riferita al tipo 907.7, con codice W16 (Finestrino lato anteriore sinistro, fisso nella fiancata/porta scorrevole), con codice W34 (Finestrino scorrevole lato posteriore sinistro), con codice V21 (Rivestimento interno Luxus), con codice VK8 (Rivestimento del pianale in plastica) e con panca dei passeggeri anteriori (8), lato sinistro del veicolo

6

Rivestimento interno della fiancata lato anteriore

8

Divanetto passeggeri

11

Rivestimento montante D

7

Rivestimento interno della fiancata lato posteriore

9

Pianale del vano di carico

17

Finestrino laterale incollato

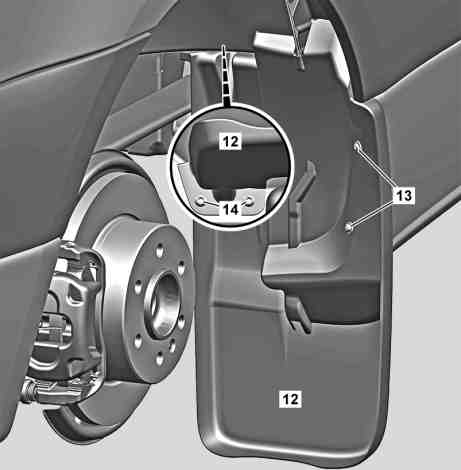

Illustrazione riferita al tipo 907 con codice P48 (Paraspruzzi lato posteriore), lato sinistro del veicolo

12

Paraspruzzi

13

Viti

14

Dadi

Illustrazione riferita al tipo 907.6 tranne codice W16 (Finestrino lato anteriore sinistro, fisso nella fiancata/porta scorrevole) e tranne codice W18 (Finestrino scorrevole lato anteriore sinistro nella fiancata/porta scorrevole) e tranne codice W27 (Finestrino fisso lato posteriore sinistro) e tranne codice W34 (Finestrino scorrevole lato posteriore sinistro) e tranne codice IR6 (Passo 4325 mm, Sbalzo 1615 mm) e tranne codice IR7 (Passo 4325 mm, Sbalzo 2015 mm), lato sinistro del veicolo

16

Fascio di cavi elettrici

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.Tipo 910.6 con motore 780.703

AS00.00-Z-0035-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

Avvertenza tecnica

Avvertenze sulla batteria

Tipo 910.6 con motore 780.703

AH54.10-P-0001-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare i rispettivi listelli di protezione.

AR88.80-D-1040TS

2

Smontare il rispettivo gruppo ottico posteriore.

AR82.10-D-4731TS

3

Smontare la ruota posteriore interessata.

AR40.10-D-1100TS

4

Smontare il rispettivo paraspruzzi (12).

Tipo 907.6/7, 910.6
con codice P48 (Paraspruzzi posteriore)

 A tal fine, svitare le viti (13) e togliere i dadi (14).

5

Smontare il rispettivo finestrino laterale incollato (17) centro.

Tipo 907.6/7 con codice IR6 (Passo 4325 mm, sbalzo 1615 mm) o con codice IR7 (Passo 4325 mm, sbalzo 2015 mm) con un finestrino nella fiancata al centro

AR67.30-D-2400TS

6

Smontare il rispettivo finestrino laterale incollato (17) lato posteriore.

Tipo 907.6/7 con un finestrino nella fiancata lato posteriore

AR67.30-D-2400TS

7

Smontare la ruota di scorta nel vano di carico.

Tipo 910.6
con codice R87 (Ruota di scorta/cerchio di scorta)
con codice RG8 (Pneumatici 225/75 R16 C)
In caso di danneggiamento sul lato sinistro del veicolo.

 Vedi istruzioni d'uso del veicolo.

8

Smontare il rispettivo rivestimento della sede di montaggio della ruota.

Tipo 907.6, 910.6
con codice V52 (Passaruota caricabile)

AR68.30-D-0016TS

9

Smontare la rispettiva panca dei passeggeri anteriori (8).

Tipo 907.6/7 con panca dei passeggeri anteriori

AR91.21-D-4425TS

10

Smontare il rivestimento in alto sul divisorio.

Tipo 907.6, 910.6 con divisorio e con codice VA3 (Rivestimento interno del vano di carico fino all'altezza del tetto, lavabile)

AR68.30-D-1407TS

11

Smontare il rivestimento in basso sul divisorio.

Tipo 907.6, 910.6 con divisorio e con codice VA3 (Rivestimento interno del vano di carico fino all'altezza del tetto, lavabile)

AR68.30-D-1408TS

12

Smontare il rispettivo rivestimento laterale del vano di carico.

Tipo 907.6, 910.6 con codice V25 (Rivestimento del vano di carico fino alla cintura parapetto semplice) o con codice VA1 (Rivestimento del vano di carico fino alla cintura parapetto standard) o con codice VA2 (Rivestimento interno del vano di carico fino all'altezza del tetto (legno)) o con codice VA3 (Rivestimento interno del vano di carico fino all'altezza del tetto, lavabile)

AR68.30-D-1185TS

13

Smontare il rispettivo rivestimento anteriore della fiancata (6).

Tipo 907.6
con codice V21 (Rivestimento interno lusso)
Tipo 907.7

AR68.30-D-1209TSR

14

Smontare il rispettivo rivestimento centrale della fiancata.

Tipo 907.6
con codice IR6 (Passo 4325 mm, sbalzo 1615 mm)
con codice V21 (Rivestimento interno lusso)
Tipo 907.6
con codice IR7 (Passo 4325 mm, sbalzo 2015 mm)
con codice V21 (Rivestimento interno lusso)
Tipo 907.7
con codice IR6 (Passo 4325 mm, sbalzo 1615 mm)
Tipo 907.7
con codice IR7 (Passo 4325 mm, sbalzo 2015 mm)

AR68.30-D-1211TSR

15

Smontare il rispettivo rivestimento interno della fiancata lato posteriore (7).

Tipo 907.6
con codice V21 (Rivestimento interno lusso)
Tipo 907.7

AR68.30-D-1208TSR

16

Smontare la rispettiva canalina per cavi del fascio di cavi elettrici (16).

Tipo 907.6/7, 910.6
con codice V94 (Canalina cavi sulla fiancata)

17

Smontare il rispettivo fascio di cavi elettrici (16) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.

18

Smontare il rispettivo rivestimento del montante D (11).

Tipo 907.6/7

AR68.30-D-4497TSR

19

Smontare il rivestimento del tetto al centro.

Tipo 907.6/7
con codice V36 (Rivestimento del tetto)

AR68.30-D-7609TSR

20

Smontare il rivestimento centrale posteriore del tetto.

Tipo 907.6/7
con codice V36 (Rivestimento del tetto)

AR68.30-D-7612TSR

21

Smontare il rivestimento interno del tetto parte posteriore.

Tipo 907.6/7
con codice V36 (Rivestimento del tetto)

AR68.30-D-7608TSR

22

Smontare la rispettiva guida di ancoraggio nella fiancata.

Tipo 907.6, 910.6 con codice V42 (Guide di ancoraggio fiancata della cintura (di protezione) cruscotto) oppure con codice VC4 (Guide di ancoraggio fiancata del telaio del tetto)

AR68.50-D-8250TS

23

Smontare il pianale del vano di carico (9).

Tipo 907.6, 910.6
con codice VK8 (Rivestimento del pianale in materiale sintetico)
tranne codice V43 (Pavimento in legno)

AR68.80-D-5800TSF

Tipo 907.6, 910.6
con codice V43 (Pavimento in legno)
tranne codice VK8 (Rivestimento del pianale in materiale sintetico)

AR68.80-D-5800TSR

24

Togliere il rivestimento sottoscocca corrispondente.

Tipo 907.6/7
con codice XM1 (Misure contro i rumori)
Tipo 910.6 con motore 651
con codice XM1 (Misure contro i rumori)
Tipo 910.6 con motore 780.703

AR61.30-D-1001TS

25

Smontare il relativo rivestimento sottoscocca sulla base della batteria ad alto voltaggio.

* solo per l'Europa

Tipo 910.6 con motore 780.703

AR61.30-D-1002TE

26

Montaggio in successione inversa.
