Smontare, montare il rivestimento laterale vano di carico

AR68.30-D-1185TS

Smontare, montare il rivestimento laterale vano di carico

20.12.2018

Tipo

907.6, 910.6

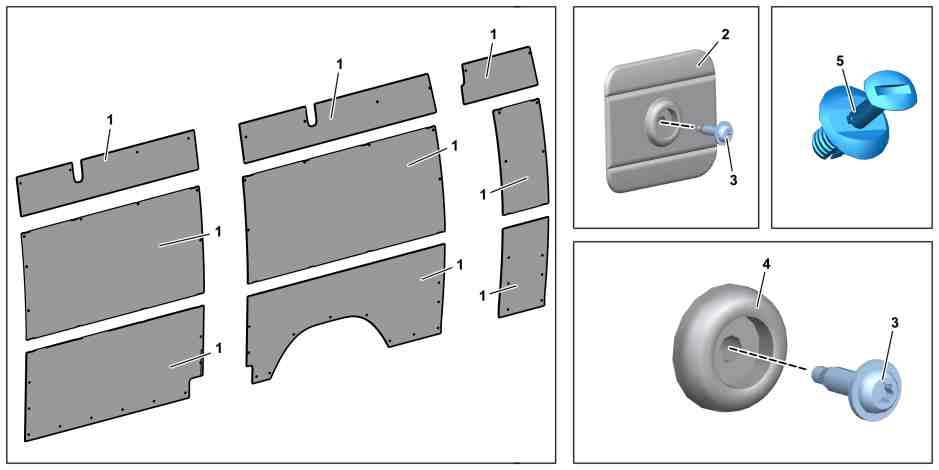

Illustrazione riferita a un veicolo con codice D05 (tetto super-alto) e con codice VA3 (rivestimento vano di carico fino altezza tetto, lavabile)

1

Rivestimento vano di carico

4

Piastra di supporto

2

Piastra di supporto

5

Rivetto ad espansione

3

Vite

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare le parti applicate nella zona del relativo rivestimento del vano di carico (1).

2

Smontare gli elementi di fissaggio del relativo rivestimento del vano di carico (1).

 Gli elementi di fissaggio sono composti dai seguenti componenti: piastra di supporto (2) con vite (3), piastra di supporto (4) con vite (3), rivetto ad espansione (5).
La quantità e la posizione degli elementi di fissaggio possono variare in base all'equipaggiamento del veicolo.

 Dispositivo di sgancio

*452589016300

3

Togliere il rivestimento del vano di carico (1).

 Tipo 907.6, 910.6
con codice V42 (Guide per fissaggio carichi fiancata sulla cintura parapetto)
Tipo 907.6, 910.6
con codice VC4 (Guide per fissaggio carichi fiancata sul telaio del tetto)
Montaggio: Prestare attenzione al corretto posizionamento del rivestimento del vano di carico (1) sulla guida di ancoraggio.

4

Montaggio in successione inversa
