Smontare, montare il rivestimento centrale posteriore del tetto

AR68.30-D-7612TSR

Smontare, montare il rivestimento centrale posteriore del tetto

17.07.2018

Tipo

907.6/7

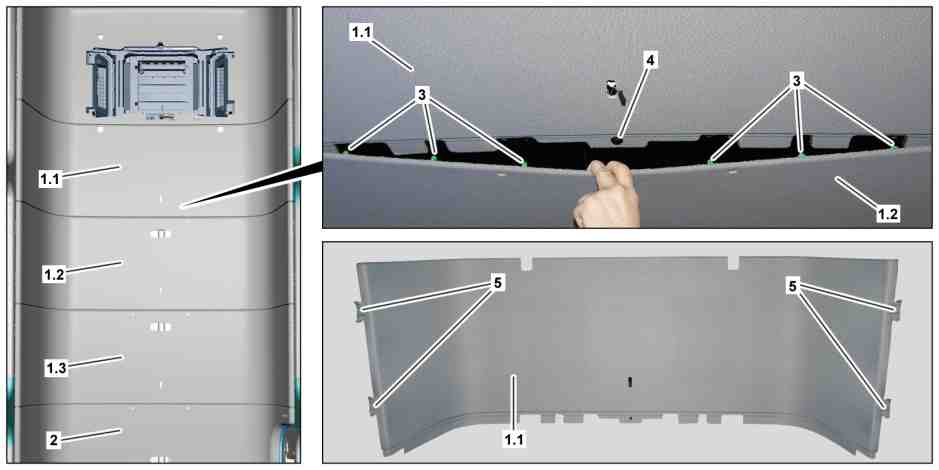

Illustrazione riferita al segmento parziale del rivestimento del tetto al centro lato posteriore (1.1) al tipo 907.7 con codice IR6 (Passo 4325 mm, sbalzo 1615 mm)

1.1

Segmento parziale rivestimento del tetto al centro lato posteriore

2

Rivestimento del tetto al centro

5

Linguette

1.2

Segmento parziale rivestimento del tetto al centro lato posteriore

3

Clip di fissaggio

1.3

Segmento parziale rivestimento del tetto al centro lato posteriore

4

Rivetto ad espansione

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare la plafoniera corrispondente.

Se necessario.

AR82.20-D-0117TSR

 I segmenti parziali (1.1, 1.2, 1.3) possono essere smontati indipendentemente l’uno dall’altro e con le stesse modalità.
A seconda di passo e sbalzo varia il numero dei segmenti parziali (1.1, 1.2, 1.3).

2

Smontare il corrispondente condotto dell'aria del climatizzatore sul tetto.

Tipo 907.6/7
con codice H08 (Climatizzatore sul tetto rinforzato)
Tipo 907.6/7
con codice HH7 (Climatizzatore sul tetto base)
Tipo 907.6/7
con codice HK4 (Climatizzatore posteriore, rinforzato)

AR83.50-D-7980TSR

3

Sganciare le clip di fissaggio (3) del segmento parziale anteriore del rivestimento del tetto al centro lato posteriore (1.2) e tirarlo con cautela verso il basso.

 Montaggio: Sostituire le clip di fissaggio (3) danneggiate.

 Dispositivo di sgancio

*452589016300

4

Smontare il rivetto ad espansione (4) sul segmento parziale del rivestimento del tetto al centro lato posteriore (1.1).

 Dispositivo di sgancio

*452589016300

5

Sganciare sul lato posteriore le clip di fissaggio (3) del segmento parziale del rivestimento del tetto al centro lato posteriore (1.1).

 Montaggio: Sostituire le clip di fissaggio (3) danneggiate.

 Dispositivo di sgancio

*452589016300

6

Sganciare lateralmente le linguette (5) del segmento parziale del rivestimento del tetto al centro lato posteriore (1.1) dalla carrozzeria.

7

Abbassare con cautela sul lato posteriore il segmento parziale del rivestimento del tetto al centro lato posteriore (1.1) ed estrarlo dal veicolo.

8

Montaggio in successione inversa.



Controllare

9

Eseguire il controllo del funzionamento delle plafoniere.

Nel caso in cui sia stata smontata una plafoniera.
