Smontare, montare il rivestimento interno della fiancata lato anteriore nel vano passeggeri

AR68.30-D-1209TSR

Smontare, montare il rivestimento interno della fiancata lato anteriore nel vano passeggeri

13.06.2019

Tipo

907.6/7/8

Avvertenze di modifica

07.06.2019

Aggiunte nuove fasi di lavoro.

Fase di lavoro 1, 5.

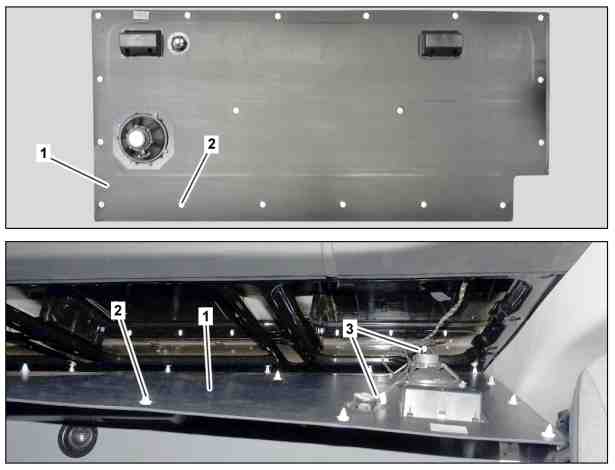

Illustrazione riferita al tipo 907.7 con codice EL9 (Altoparlante a 2 vie anteriore e posteriore), sul rivestimento interno della fiancata lato anteriore sinistro (1)

1

Rivestimento interno della fiancata lato anteriore

2

Clip di fissaggio (18 unità)

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare la panca dei passeggeri.

Tipo 907.8
In caso di smontaggio del rivestimento interno della fiancata lato sinistro anteriore.

AR91.21-A-4425TSL

2

Sganciare il rivestimento interno della fiancata (1) dalle clip di fissaggio (2) e rimuoverlo dalla fiancata, fino a poter accedere ai connettori a spina elettrici.

 La quantità di connettori a spina elettrici varia in base all'equipaggiamento del veicolo.

 Tipo 907.8
Cuneo longitudinale

*115589035900

 Tipo 907.6/7
Gancio di estrazione

*655589076300

3

Staccare i connettori a spina elettrici e rimuovere il rivestimento interno della fiancata lato anteriore (1) dalla fiancata.

 La quantità di connettori a spina elettrici varia in base all'equipaggiamento del veicolo.



Controllare

4

Controllare le clip di fissaggio (2).

Se le clip di fissaggio (2) sono danneggiate,



sostituire le clip di fissaggio danneggiate (2).

5

Montaggio in successione inversa.



Controllare

6

Effettuare la prova di funzionamento di tutti i componenti del rivestimento interno della fiancata lato anteriore (1).
