Smontare, montare la valvola di dosaggio AdBlue(R)

AR49.20-P-2000OID

Smontare, montare la valvola di dosaggio AdBlue(R)

03.07.2019

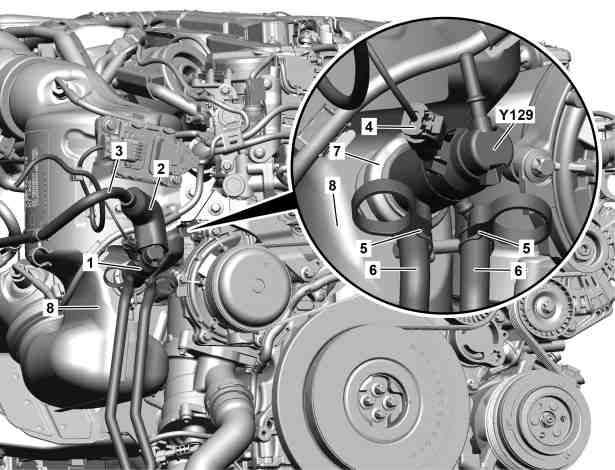

Motore

656 nel tipo 167

2

Isolamento termoprotettivo

3

Tubazione di iniezione

4

Connettore a spina elettrico

5

Fascette

6

Flessibili del liquido di raffreddamento

7

Fascetta

8

Catalizzatore

Y129

Valvola di dosaggio AdBlue®

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue. Pericolo di intossicazione per ingestione di AdBlue

Versare l'AdBlue solo in recipienti adeguati. Iniziare con i lavori sul sistema di post-trattamento dei gas di scarico solo dopo aver scaricato la pressione.

AS14.40-Z-0001-01A

 Avviso

Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico.

Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo.

AS49.00-Z-0001-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione dell'AdBlue

AH14.40-N-0001-01A

 

Smontare, montare

1

Smontare la copertura superiore del motore.

AR01.10-P-2405OID

 Montaggio: Montare la copertura del motore superiore solo dopo la prova di tenuta.

2

Sganciare e togliere l'isolamento termoprotettivo (2).

3

Sbloccare e togliere il condotto di iniezione (3) dalla valvola di dosaggio AdBlue® (Y129) raccogliendo il liquido AdBlue® che fuoriesce.

4

Pulire l'attacco del condotto di iniezione (3) con un panno che non lascia pelucchi.

5

Chiudere le aperture del condotto di iniezione (3) e della valvola di dosaggio AdBlue® (Y129) con tappi idonei.

 Set di tappi

*129589009100

6

Sbloccare e staccare il connettore a spina elettrico (4).

7

Scollegare i flessibili del liquido di raffreddamento (6).

 Morsetto

*000589543700

8

Rimuovere i flessibili del liquido di raffreddamento (6) dalla valvola di dosaggio AdBlue® (Y129) e raccogliere il liquido di raffreddamento che fuoriesce.

 Montaggio: Sostituire le fascette (5).

 Pinza per fascette stringitubo

*003589033700

9

Chiudere le aperture sulla valvola di dosaggio AdBlue® (Y129) con tappi idonei.

 Set di tappi

*129589009100

10

Aprire la fascetta (7) e smontare la valvola di dosaggio AdBlue® (Y129).

 Montaggio: Sostituire fascetta (7) e guarnizione di tenuta.

 Vite fascetta valvola di dosaggio AdBlue® sul catalizzatore

*BA14.40-P-1004-02F

11

Pulire la sede della valvola di dosaggio AdBlue® (Y129) sul catalizzatore (8).

12

Chiudere l'apertura sul catalizzatore (8) con la calotta di protezione.

 Kit cappucci protettivi

*001589009100

13

Montaggio in successione inversa.

14

Leggere e cancellare la memoria guasti.



AD00.00-P-2000-06ME

15

Controllare il livello del liquido di raffreddamento e, se necessario, correggerlo.

Avvertenze sul livello del liquido di raffreddamento

AH20.00-P-1142-01CW

 Motore 656 nel tipo 167.121/123Impianto di raffreddamento

*BF20.00-P-1001-06E

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

16

Eseguire una prova di funzionamento del motore e controllare la tenuta e il funzionamento del motore.

17

Montare la copertura superiore del motore.

AR01.10-P-2405OID

 Trattamento dei gas di scarico

Numero

Denominazione

Motore 656 nel tipo 167

BA14.40-P-1004-02F

Vite fascetta valvola di dosaggio AdBlue® sul catalizzatore

Nm

8

 Impianto di raffreddamento

Numero

Denominazione

Motore 656 nel tipo 167.121

Motore 656 nel tipo 167.123

BF20.00-P-1001-06E

Impianto di raffreddamento

Quantità alla sostituzione in officina

Circuito principale

Litre

14,7

17,2

Circuito a bassa temperatura

Litre

-

-

Antigelo/acqua

fino a -37°C

%

50/50

50/50

a partire da -38°C

%

55/45

55/45

Specifiche per i materiali di consumo foglio

BB00.40-P-0310-01A

BB00.40-P-0310-01A

Specifiche per i materiali di consumo foglio

BB00.40-P-0325-06A

BB00.40-P-0325-06A

Specifiche per i materiali di consumo foglio

BB00.40-P-0326-06A

BB00.40-P-0326-06A
