Smontare, montare il bocchettone di riempimento serbatoio di AdBlue(R)

AR49.20-D-3900TS

Smontare, montare il bocchettone di riempimento serbatoio di AdBlue(R)

22.05.2018

Motore

642, 651 nel tipo 907

Motore

651 nel tipo 910

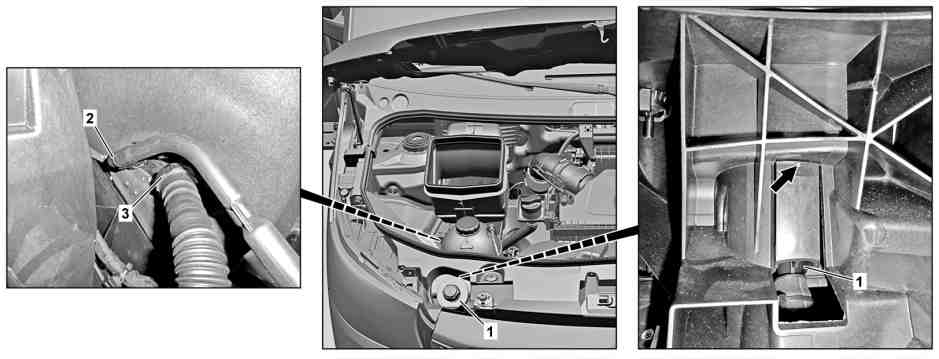

Illustrazione riferita al tipo 910 senza codice K53 (Tappo di rifornimento AdBlue con serratura)

1

Bocchettone di riempimento

2

Flessibile

3

Flessibile

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue(R) e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue(R). Pericolo di intossicazione in caso di ingestione di AdBlue(R)

Riempire di AdBlue(R) solo serbatoi idonei. Cominciare i lavori sul sistema di post-trattamento dei gas di scarico solo dopo avere ridotto la pressione.

AS49.20-Z-0002-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenza tecnica

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione dell'agente riducente di NOx

AH49.20-N-0002-01A



Smontare

1

Aspirare l'AdBlue® dal bocchettone di riempimento (1) e dal flessibile (3).

In presenza di AdBlue® nel bocchettone di riempimento (1) e nel flessibile (3).

AR49.20-D-2014-01TS



000 588 01 71 00 Pompa di aspirazione

WS14.00-P-0013B

2

Smontare il serbatoio di compensazione del liquido di raffreddamento e deporlo fuori dell'area di lavoro.

AR20.30-D-4949TS

 Non aspirare il liquido di raffreddamento. Non smontare le tubazioni e i flessibili.

3

Sbloccare il flessibile (2) e staccarlo dal serbatoio AdBlue®.

 Chiudere il raccordo sul serbatoio AdBlue®.

 Set di tappi

*129589009100

4

Sbloccare il flessibile (3) e staccarlo dal serbatoio AdBlue®.

 Chiudere il raccordo sul serbatoio AdBlue®.

 Set di tappi

*129589009100

5

Sbloccare il bocchettone di riempimento (1) (freccia) e smontarlo dal lato anteriore.



Montare

6

Introdurre il bocchettone di riempimento (1) nell'apertura nella traversa.

 Prestare attenzione alla posa dei flessibili (2, 3).

7

Montare il bocchettone di riempimento (1).

 Si deve sentire lo scatto di bloccaggio del bocchettone di riempimento (1).

Se il bocchettone di riempimento (1) non è bloccato correttamente,



accertare la causa ed eliminarla.

8

Montare i flessibili (2, 3) sul serbatoio AdBlue®.

9

Montare il serbatoio di compensazione del liquido di raffreddamento.

AR20.30-D-4949TS

10

Effettuare il rifornimento di AdBlue®.

Se precedentemente si è aspirato l'AdBlue®.

AR49.20-D-2014-02TS



Agente riducente di NOx AUS 32 ("ADBlue") per impianti SCR

BB00.40-P-0352-00A



Controllare

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

11

Controllare la tenuta a motore in funzione.

 Solo controllo visivo.
