Smontare, montare la valvola di dosaggio AdBlue(R)

AR49.20-D-2000TSR

Smontare, montare la valvola di dosaggio AdBlue(R)

25.03.2020

Motore

642, 651 nel tipo 907

Avvertenze di modifica

24.03.2020

Procedimento di lavoro rielaborato.

Documento complessivo.

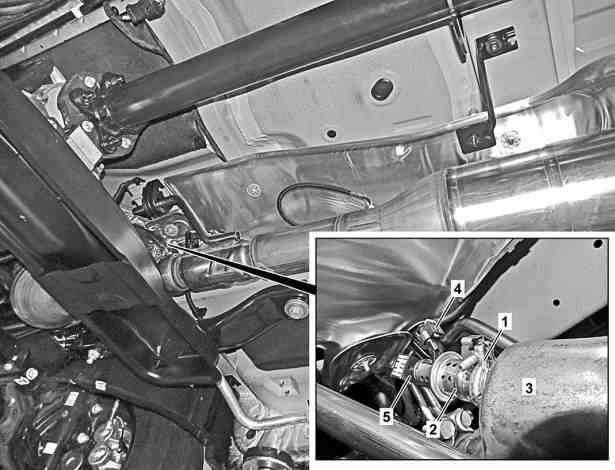

Illustrazione riferita al motore 642

1

Fascetta

2

Valvola di dosaggio

3

Tubo dei gas di scarico

4

Connettore a spina elettrico

5

Cavo

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Avviso

Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico.

Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo.

AS49.00-Z-0001-01A

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue(R) e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue(R). Pericolo di intossicazione in caso di ingestione di AdBlue(R)

Riempire di AdBlue(R) solo serbatoi idonei. Cominciare i lavori sul sistema di post-trattamento dei gas di scarico solo dopo avere ridotto la pressione.

AS49.20-Z-0002-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenza tecnica

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione dell'agente riducente di NOx

AH49.20-N-0002-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

 

Smontare, montare

1.1

Sollevare la vettura.

Motore 642, 651 nel tipo 907
tranne codice XM1 (Misure contro i rumori)

Avvertenza tecnica

Avvertenze per il sollevamento

AH00.60-N-0100-01TS

AR00.60-D-1000-04TS

1.2

Smontare il rivestimento sottoscocca destro.

Motore 642, 651 nel tipo 907
con codice XM1 (Misure contro i rumori)

AR61.30-D-1001TS

 Montaggio: Montare il rivestimento sottoscocca destro solo dopo il controllo di tenuta.

2

Svitare la vite della fascetta (1).

 Fascetta valvola di dosaggio sul catalizzatore SCR

*BA49.20-N-1003-03TS

3

Aprire la fascetta (1) e smontare la valvola di dosaggio (2).

 Montaggio: Sostituire la fascetta(1). Prestare attenzione al corretto posizionamento della valvola di dosaggio (2). L'elemento di bloccaggio deve alloggiare nella scanalatura sul tubo di scarico (3) del catalizzatore SCR.

4

Staccare il connettore a spina elettrico (4).

5

Smontare la valvola di dosaggio (2).


Per sbloccare e smontare la tubazione (5) non utilizzare attrezzi.
In caso contrario il bloccaggio può danneggiarsi.

 A tal fine sbloccare e smontare la tubazione (5). Tappare gli attacchi.

 Sistema di informazione per l'officina Media Servizio Assistenza
wsm://04_201800_69

 Set di tappi

*129589009100



Controllare

6

Controllare lo stato della guarnizione di tenuta sulla valvola di dosaggio (2).

Se la valvola di dosaggio (2) non viene sostituita.

AR49.20-D-2000-01TSR



Pulire

7

Pulire la sede della valvola di dosaggio (2) nel tubo di scarico (3) del catalizzatore SCR.

8

Controllare se la superficie di tenuta della valvola di dosaggio (2) sul tubo di scarico (3) presenta usura o danneggiamenti.

Se sono presenti usura o danneggiamento,



sostituire il catalizzatore SCR.

AR49.20-D-8120TSR


Non eseguire lavorazioni sulla superficie di tenuta del tubo di scarico (3).
In caso contrario ne possono conseguire difetti di tenuta e funzionamenti irregolari.

9

Chiudere l'apertura sulla sede della valvola di dosaggio (2) nel tubo di scarico (3) del catalizzatore SCR.

 Set di tappi

*129589009100

10

Montaggio in successione inversa.

11

Leggere la memoria guasti con l'apparecchio di diagnosi.



Collegare, scollegare l'apparecchiatura di diagnosi

AD00.00-D-2000-06TS

 Non smontare ancora l'apparecchio di diagnosi.

Se sono presenti guasti memorizzati,



Cancellare la memoria guasti.

12

Eseguire la parametrizzazione della valvola di dosaggio (2) con l’apparecchio di diagnosi nella centralina di comando sistema di iniezione del carburante.

Se la valvola di dosaggio (2) è stata sostituita.

13

Smontare l'apparecchiatura di diagnosi.



Collegare, scollegare l'apparecchiatura di diagnosi

AD00.00-D-2000-06TS



Controllare

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

14

Controllare la tenuta a motore in funzione.

 Solo controllo visivo.

 Trattamento dei gas di scarico

Numero

Denominazione

Tipo 907 con motore 642

Tipo 907 con motore 651

BA49.20-N-1003-03TS

Fascetta valvola di dosaggio sul catalizzatore SCR

Nm

5

5
