Togliere il sigillante per pneumatici TIREFIT dai pneumatici

AR40.10-P-1080A

Togliere il sigillante per pneumatici TIREFIT dai pneumatici

11.2.11

8.7.05

Avvertenza "Prestare attenzione alle coppie di serraggio differenti per le singole versioni di guarnizioni" e rimando a BT40.15-P-0080-01A introdotti ex novo

Fase di lavoro 11.1

Scarico

 Pericolo!

Pericolo di intossicazione in caso di ingestione dell'emulsione TIREFIT. Pericolo di lesioni in caso di contatto dell'emulsione TIREFIT con la pelle o gli occhi. Pericolo di incendio a causa dell'elevata infiammabilità dell'emulsione TIREFIT

Non ingerire o toccare l'emulsione del sigillante per pneumatici TIREFIT, composta da caucciù e resine terpenfenoliche. Non usare fiamme libere.

AS40.10-Z-0001-01A

1

Smontare la ruota



Smontare, montare e, se necessario, scambiare di posizione le ruote

Tipo 163

AP40.10-P-4050GH



Tipo 164, 168, 170, 203, 209, 211, 230, 240, 414

AP40.10-P-4050Z



Tipo 171

AP40.10-P-4050V

2

Arrestare la ruota con la valvola rivolta verso l'alto

 Per impedire che schizzi fuori il sigillante per pneumatici TIREFIT (3) mentre si svita l'elemento valvola.



Sigillante per pneumatici TIREFIT

AH40.10-P-0001-01A

3

Svitare l'elemento valvola dalla valvola e scaricare la pressione dalla ruota

4.1

Svitare il dado di raccordo del corpo valvola e spingere il corpo valvola nella ruota

Con controllo pressione pneumatici codice 475

4.2

Estrarre la valvola dalla ruota a disco

Senza controllo pressione pneumatici

 Fare attenzione a non danneggiare la superficie della ruota a disco.

 Spingere all'interno i residui della valvola rimasti nel foro valvola della ruota.

5

Posizionare la ruota in posizione verticale e leggermente rialzata con il foro valvola rivolto in basso per 10 min

 Posizionare la ruota in posizione rialzata per facilitare l'aspirazione del sigillante per pneumatici TIREFIT (3).

6

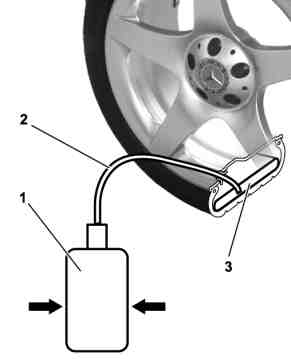

Applicare il flessibile (2) al contenitore vuoto del sigillante per pneumatici (1)

 Sostituire il flessibile originale del contenitore del sigillante per pneumatici (1) con un flessibile lungo 400 mm (2) .

7

Comprimere il contenitore del sigillante per pneumatici (1) e immergere il flessibile (2), attraverso il foro della valvola della ruota, nel sigillante per pneumatici TIREFIT (3)

8

Ridurre la pressione sul contenitore del sigillante per pneumatici (1) ed aspirare il sigillante per pneumatici TIREFIT (3)

 Durante questa operazione posizionare il contenitore del sigillante per pneumatici (1) sotto la ruota per facilitare l'aspirazione del sigillante per pneumatici TIREFIT (3).
Ca. il 90 % del sigillante per pneumatici TIREFIT (3) viene rimosso in questa maniera.

9.1

Perforare la superficie di rotolamento del pneumatico con una punta a spirale (Ø 10 mm) e lasciar defluire il sigillante per pneumatici TIREFIT (3) in un contenitore idoneo

Se non è disponibile alcun contenitore vuoto del sigillante per pneumatici (1)



Pulire

10

Pulire la ruota

 Rimuovere i residui del sigillante per pneumatici TIREFIT (3) con un panno umido.

11.1

Sostituire il sensore ruota RDK

Con controllo pressione pneumatici, codice 475 (solo sistema Beru)

AR40.15-P-0080A

 Allo scopo osservare le coppie di serraggio delle diverse versioni di guarnizione, vedi: 



Guarnizione del corpo della valvola modificata.

BT40.15-P-0080-01A

12

Sostituire il pneumatico

AR40.10-P-1030A

13

Mettere nuovo sigillante per pneumatici TIREFIT (3) nel veicolo

Vedi:



Sigillante per pneumatici TIREFIT - Controllare la data di scadenza.

AP40.10-P-4054R
