Scaricare, rabboccare il liquido di raffreddamento circuito a bassa temperatura

AR20.00-P-1144MRV

Scaricare, rabboccare il liquido di raffreddamento circuito a bassa temperatura

14.07.2020

Motore

254.9 nel tipo 213

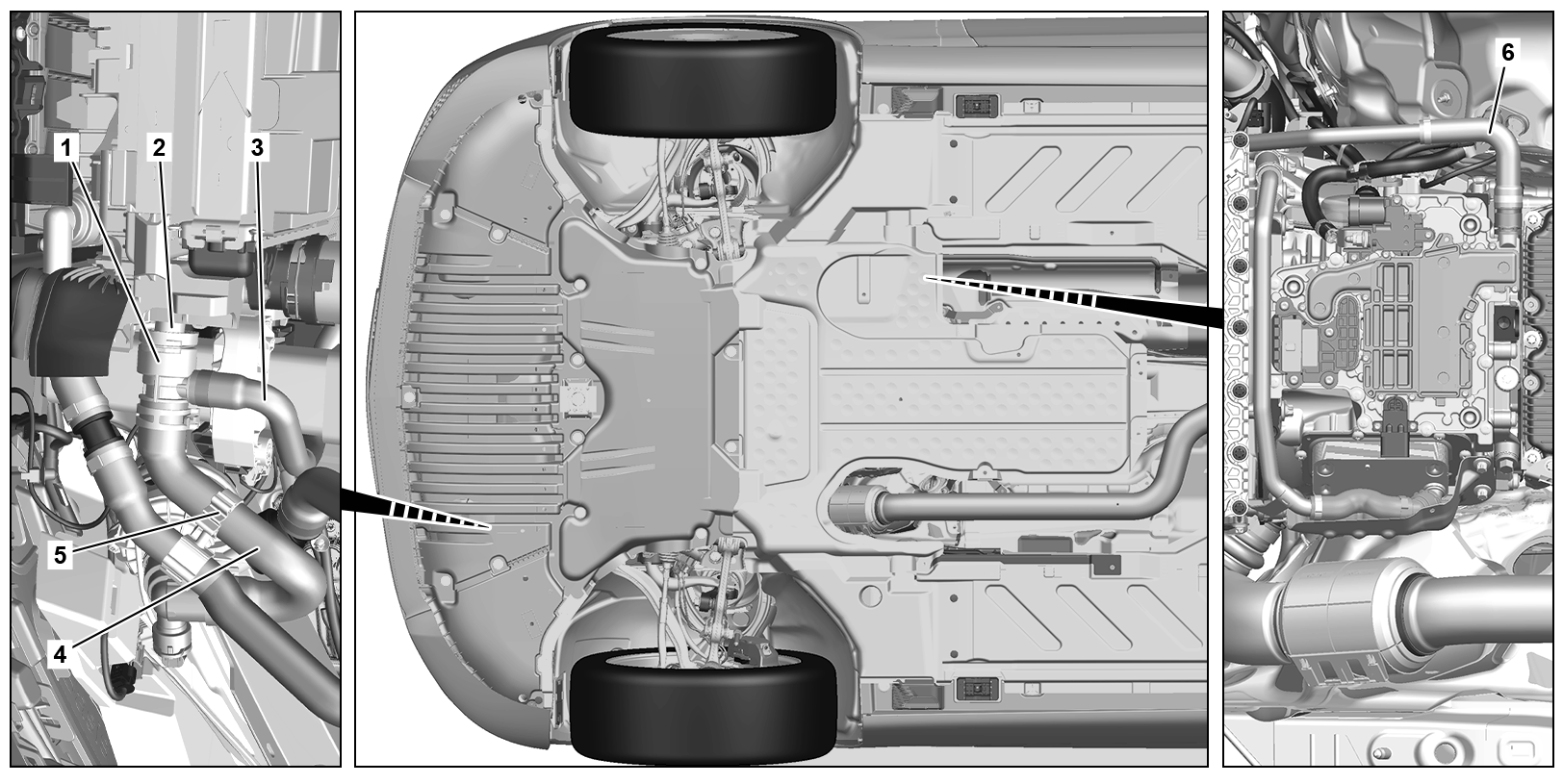

1

Connettore

4

Flessibile del liquido di raffreddamento

2

Radiatore

5

Supporto

3

Flessibile del liquido di raffreddamento

6

Flessibile del liquido di raffreddamento

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A



Smontare

1

Aprire lentamente il coperchio di chiusura, ridurre la sovrappressione e poi smontarlo dal serbatoio di compensazione del liquido di raffreddamento.

2

Smontare il rivestimento del vano motore lato anteriore al centro, lato anteriore destro e il rivestimento del vano motore posteriore.

AR61.20-P-1105LWE

Scaricare

3

Sganciare il flessibile del liquido di raffreddamento (4) dal supporto (5).

4

Smontare il giunto a innesto (1) dei flessibili del liquido di raffreddamento (3, 4) dal radiatore (2), raccogliere il liquido di raffreddamento che fuoriesce in un contenitore idoneo e chiudere le aperture con calotte di protezione.

AR20.20-P-7441-01RQ

 Kit cappucci protettivi

*001589009100

5

Smontare il flessibile del liquido di raffreddamento (6) della centralina di comando elettronica di potenza (N129/1), raccogliere il liquido di raffreddamento che fuoriesce in un contenitore idoneo e chiudere le aperture con calotte di protezione.

AR20.20-P-7441-01RQ

 Kit cappucci protettivi

*001589009100

Riempire

6

Rimuovere le calotte di protezione e montare il flessibile del liquido di raffreddamento (6) sulla centralina di comando elettronica di potenza (N129/1).

AR20.20-P-7441-01RQ

 Kit cappucci protettivi

*001589009100

7

Rimuovere le calotte di protezione e montare il giunto a innesto (1) dei flessibili del liquido di raffreddamento (3, 4) sul radiatore (2).

AR20.20-P-7441-01RQ

 Kit cappucci protettivi

*001589009100

8

Agganciare il flessibile del liquido di raffreddamento (4) nei supporti (5).

9

Riempire il liquido di raffreddamento e sfiatare il circuito a bassa temperatura.

AR20.00-P-1142-04OLC

Avvertenze sul livello del liquido di raffreddamento

AH20.00-P-1142-01CW

 Per riempire l'impianto di raffreddamento attenersi in maniera rigorosa alla procedura operativa.

 Riutilizzare il liquido di raffreddamento pulito.

Pressione di prova per l'espulsione del sistema di raffreddamento motore

*BE20.30-P-1005-01A

 Motore 254 nel tipo 213.073Impianto di raffreddamento

*BF20.00-P-1001-06K

 Pompa premente

*124589242100

 Pompa a vuoto elettrica

*285589022100

 Adattatore circuito NT

*285589012100

 Attacco di prova

*210589009100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100



Controllare

10

Controllare la tenuta del circuito a bassa temperatura.

AR20.00-P-1010MRV



Montare

11

Montare il rivestimento del vano motore lato anteriore al centro, lato anteriore destro e il rivestimento del vano motore posteriore.

AR61.20-P-1105LWE

Tappo di chiusura del radiatore o del serbatoio di compensazione

Numero

Denominazione

Coperchio di chiusura a 2 stadi

BE20.30-P-1005-01A

Pressione di prova per l'espulsione del sistema di raffreddamento motore

Sovrapressione

bar

1,4

 Impianto di raffreddamento

Numero

Denominazione

Motore 254 nel tipo 213.073

BF20.00-P-1001-06K

Impianto di raffreddamento

Quantità di rifornimento complessiva

Liter

5,8

Antigelo/acqua

fino a -37°C

%

50/50

a partire da -38°C

%

55/45

Foglio

BB00.40-P-0310-01A

Foglio

BB00.40-P-0325-00A

Foglio

BB00.40-P-0326-00A
