Scaricare, rabboccare il liquido di raffreddamento

AR20.00-P-1142MRK

Scaricare, rabboccare il liquido di raffreddamento

14.01.2020

Motore

264 nel tipo 167

Avvertenze di modifica

13.01.2020

Modificata la descrizione del metodo.

Fasi di lavoro da 3 a 6

1

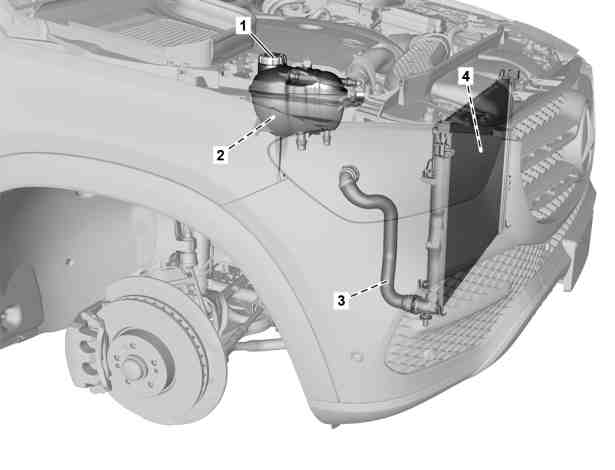

Tappo

2

Serbatoio di compensazione del liquido di raffreddamento

5

Radiatore dell'olio

6

Valvola di scarico

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

Avvertenze sul livello del liquido di raffreddamento

AH20.00-P-1142-01CW

Scaricare

1

Svitare lentamente il coperchio di chiusura (1) del serbatoio di compensazione per liquido di raffreddamento (2) e scaricare la sovrappressione.

2

Smontare i rivestimenti del vano motore anteriori e centrali in basso.

AR61.20-P-1105ME

3

Smontare il radiatore dell'olio (5) dall'unità della ventola e portarlo fuori ingombro insieme alle tubazioni collegate.

4

Inserire il flessibile di scarico sulla valvola di scarico (6) e scaricare il liquido di raffreddamento tramite la valvola di scarico (6) in un contenitore adeguato.

Riempire

5

Chiudere la valvola di scarico (6) ed estrarre il flessibile di scarico dalla valvola di scarico (6).

6

Montare il radiatore dell'olio (5) sull'unità della ventola.

7

Riempire il liquido di raffreddamento e sfiatare il sistema di raffreddamento motore.

AR20.00-P-1142-04OLC

 Impianto di raffreddamento

*BF20.00-P-1001-06D

Pressione di prova per l'espulsione del sistema di raffreddamento motore

*BE20.30-P-1005-01A

 Attacco di prova

*210589009100

 Apparecchio per riempimento radiatore sotto vuoto

*285589002100

 Adattatore circuito NT

*285589012100

 Pompa a vuoto elettrica

*285589022100

 Pompa premente

*124589242100



Controllare

8

Controllare la tenuta del sistema di raffreddamento del motore.

AR20.00-P-1011MRK

9

Montare i rivestimenti inferiori del vano motore.

AR61.20-P-1105ME

Tappo di chiusura del radiatore o del serbatoio di compensazione

Numero

Denominazione

Coperchio di chiusura a 2 stadi

BE20.30-P-1005-01A

Pressione di prova per l'espulsione del sistema di raffreddamento motore

Sovrapressione

bar

1,4

 Impianto di raffreddamento

Numero

Denominazione

Motore 264 nel tipo 167

BF20.00-P-1001-06D

Impianto di raffreddamento

Quantità alla sostituzione in officina

Circuito principale

Liter

13,0

Circuito a bassa temperatura

Liter

-

Antigelo/acqua

fino a -37 °C

%

50/50

a partire da -38 °C

%

50/45

Specifiche per i materiali di consumo foglio

BB00.40-P-0310-01A

Specifiche per i materiali di consumo foglio

BB00.40-P-0325-06A

Specifiche per i materiali di consumo foglio

BB00.40-P-0326-06A
