1 | Radiatore ricircolo gas di scarico alta pressione |
2 | Viti |
3 | Tubazione di ricircolo dei gas di scarico |
4 | Connettore a spina elettrico |
5 | Perno sferico |
6 | Fasci di cavi del motore |
7 | Vite |
8 | Tubazioni a depressione |
12 | Viti |
13 | Flessibile del liquido di raffreddamento |
14 | Connettore a spina elettrico |

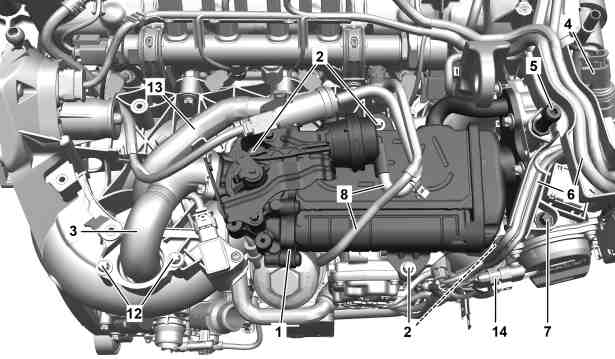

P14.20-A010-05
9 | Viti |
10 | Viti |
11 | Vite |

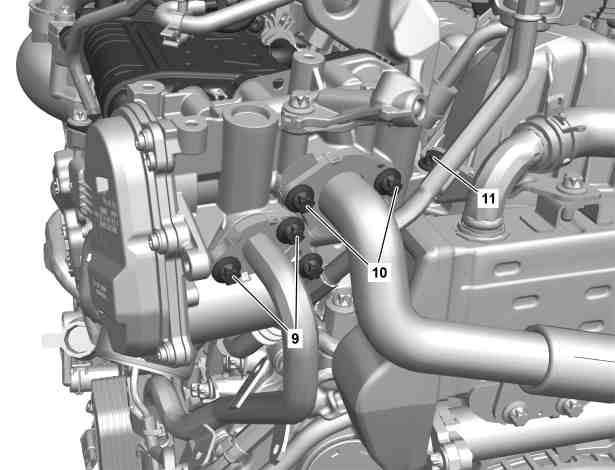

P14.20-A016-06
14 | Connettore a spina elettrico |
15 | Supporto |
16 | Flangia di accoppiamento |
17 | Canalina cavi |

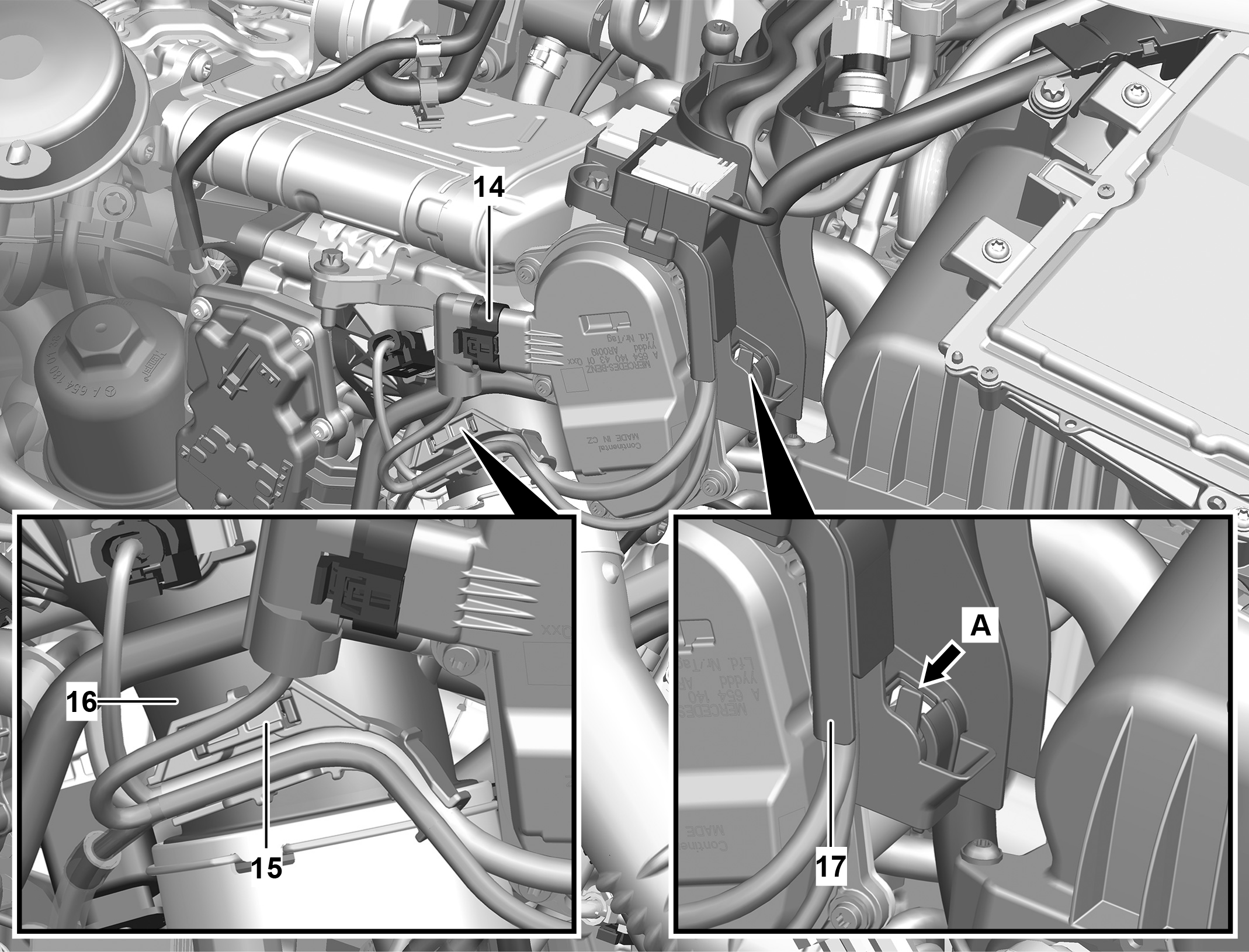

P14.20-A020-06
Avviso | Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico. | Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo. | |
Avviso | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande. | |
Attenzione | Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo. | Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione. | |
Avvertenza tecnica | Avvertenze relative ai collegamenti a vite realizzati in base al procedimento di serraggio controllato in base all'angolo di rotazione | ||
Avvertenza tecnica | Avvertenze per evitare danni causati da impurità o corpi estranei | ||
| Smontare | ||
1 | Scaricare il liquido di raffreddamento. | ||
2 | Smontare la scatola del filtro dell'aria. | ||
3 | Smontare il condotto aria di sovralimentazione motore dal turbocompressore a gas di scarico. | ||
4 | Svitare il perno sferico (5). | ||
5 | Svitare la vite (7). | ||
6 | Sbloccare e staccare il connettore a spina elettrico (4). | ||
7 | Smontare le tubazioni di depressione (8). | ||
8 | Smontare la valvola di commutazione bypass radiatore gas di scarico di ricircolo dal radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (1) e metterla fuori ingombro con le tubazioni collegate. | ||
| |||
9 | Svitare le viti (12) e le viti sul radiatore sistema di ricircolo dei gas di scarico ad alta pressione (1). | ||
10 | Smontare la tubazione di ricircolo dei gas di scarico (3). | ||
11 | Smontar l'O-ring e la guarnizione di tenuta dal tubazione di ricircolo dei gas di scarico (3). | Attrezzo per il montaggio | |
12 | Smontare il flessibile del liquido di raffreddamento (13) dal radiatore sistema di ricircolo dei gas di scarico ad alta pressione (1). | Pinza per morsetti | |
13 | Smontare il supporto (15) dalla flangia di accoppiamento (16). | ||
14 | Sbloccare la canalina per cavi (17) (freccia A) e portarla fuori ingombro. | ||
15 | Sbloccare e staccare il connettore a spina elettrico (14). | ||
16 | Portare fuori ingombro i fasci di cavi del motore (6). | ||
17 | Svitare le viti (2). | ||
18 | Svitare la vite (11). | ||
19 | Svitare le viti (9). | ||
20 | Svitare le viti (10). | ||
21 | Smontare il radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (1). | Il radiatore del sistema di ricircolo dei gas di scarico ad alta pressione(1) viene smontato insieme alla valvola del sistema di ricircolo dei gas di scarico ad alta pressione. | |
22 | Smontare la guarnizione di tenuta della tubazione del liquido di raffreddamento sulla valvola di ricircolo dei gas di scarico. | ||
23 | Smontare la guarnizione di tenuta della tubazione di ricircolo dei gas di scarico ad alta pressione sulla valvola di ricircolo dei gas di scarico ad alta pressione. | ||
| Pulire | ||
24 | Pulire tutti i punti di raccordo. | Prodotto di pulizia per il montaggio | |
25 | Chiudere tutte le aperture con calotte di protezione e tappi adeguati. | Set di tappi | |
Kit di tappi | |||
Kit cappucci protettivi | |||
Kit cappucci protettivi | |||
| Montare | ||
26 | Rimuovere le calotte di protezione e i tappi. | Set di tappi | |
Kit di tappi | |||
Kit cappucci protettivi | |||
Kit cappucci protettivi | |||
27 | Montare la guarnizione di tenuta alla tubazione del liquido di raffreddamento sulla valvola di ricircolo dei gas di scarico. | Sostituire la guarnizione. | |
28 | Montare la guarnizione di tenuta alla tubazione di ricircolo dei gas di scarico ad alta pressione. | Sostituire la guarnizione. | |
29 | Montare il radiatore del sistema di ricircolo dei gas di scarico ad alta pressione(1). | Il radiatore del sistema di ricircolo dei gas di scarico ad alta pressione(1) viene montato insieme alla valvola del sistema di ricircolo dei gas di scarico ad alta pressione. | |
30 | Montare l'O-ring e la guarnizione di tenuta alla tubazione di ricircolo dei gas di scarico (3). | Sostituire l'O-ring e la guarnizione. | |
Attrezzo per il montaggio | |||
31 | Montare la tubazione di ricircolo dei gas di scarico (3) e posizionarla sul radiatore sistema di ricircolo dei gas di scarico ad alta pressione (1). | ||
32 | Avvitare le viti (2, 11, 12). | Serrare le viti radiatore sistema di ricircolo dei gas di scarico ad alta pressione | |
Sostituire le viti (2, 11, 12). | |||
Vite valvola di ricircolo dei gas di scarico sull'occhiello di aggancio | |||
Vite radiatore per il ricircolo dei gas di scarico sul ripartitore dell'aria di sovralimentazione | |||
Vite tubazione di ricircolo dei gas di scarico sul ripartitore dell'aria di sovralimentazione | |||
33 | Serrare leggermente a mano le viti (9, 10). | Fare attenzione alle diverse lunghezze delle viti. | |
Sostituire le viti (9, 10). | |||
34 | Serrare le viti (9). | Vite tubazione del liquido di raffreddamento sulla valvola di ricircolo dei gas di scarico | |
35 | Serrare le viti (10). | Vite tubazione di ricircolo dei gas di scarico ad alta pressione sulla valvola di ricircolo dei gas di scarico ad alta pressione | |
36 | Agganciare i fasci di cavi del motore (6) nell'area di lavoro. | ||
37 | Collegare e bloccare il connettore a spina elettrico (14). | ||
38 | Montare la canalina per cavi (17) alla valvola sistema di ricircolo dei gas di scarico ad alta pressione e bloccarla (freccia A). | ||
39 | Montare il supporto (15) alla flangia di accoppiamento (16). | ||
40 | Montare il flessibile del liquido di raffreddamento (13) al radiatore sistema di ricircolo dei gas di scarico ad alta pressione (1). | Pinza per morsetti | |
41 | Montare la valvola di commutazione bypass radiatore per i gas di scarico di ricircolo sul radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (1). | ||
42 | Montare le tubazioni di depressione (8). | ||
43 | Collegare e bloccare il connettore a spina elettrico (4). | ||
44 | Avvitare la vite (7). | M61 | |
45 | Avvitare il perno sferico filettato (5). | Perno sferico copertura del motore sulla valvola di ricircolo dei gas di scarico ad alta pressione | |
46 | Montare il condotto dell'aria di sovralimentazione motore sul turbocompressore a gas di scarico. | ||
47 | Montare la scatola del filtro dell'aria. | ||
Montare la copertura del motore superiore solo dopo la prova di tenuta. | |||
48 | Riempire il liquido di raffreddamento. | ||
| Controllare | ||
Avviso | Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso | Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti. | |
49 | Avviare il motore e leggere il valore effettivo della temperatura dei gas di scarico a monte del catalizzatore ossidante diesel nella centralina di comando CDI (N3/9). | ||
| |||
50 | Controllare l'attivazione del sistema di ricircolo dei gas di scarico. | Il sistema di ricircolo dei gas di scarico è attivo a partire da una temperatura dei gas di scarico di almeno 155 °C a monte del catalizzatore ossidante diesel e nella fascia compresa tra folle e carico parziale medio. | |
51 | Controllare la tenuta del radiatore sistema di ricircolo dei gas di scarico ad alta pressione (1). | ||
52 | Arrestare il motore. | ||
53 | Montare la copertura superiore del motore. | ||
54 | Leggere ed eventualmente cancellare la memoria guasti. | ||
|
000 589 93 63 00
Attrezzo per il montaggio
454 589 00 37 00
Pinza per morsetti
199 589 00 98 00
Kit di tappi
001 589 00 91 00
Kit cappucci protettivi
129 589 00 91 00
Set di tappi
001 589 02 91 00
Kit cappucci protettivi
