Smontare, montare la valvola di ricircolo gas di scarico

AR14.20-P-7662CD

Smontare, montare la valvola di ricircolo gas di scarico

15.11.2019

Motore

651 nel tipo 204, 207, 212, 218, 221

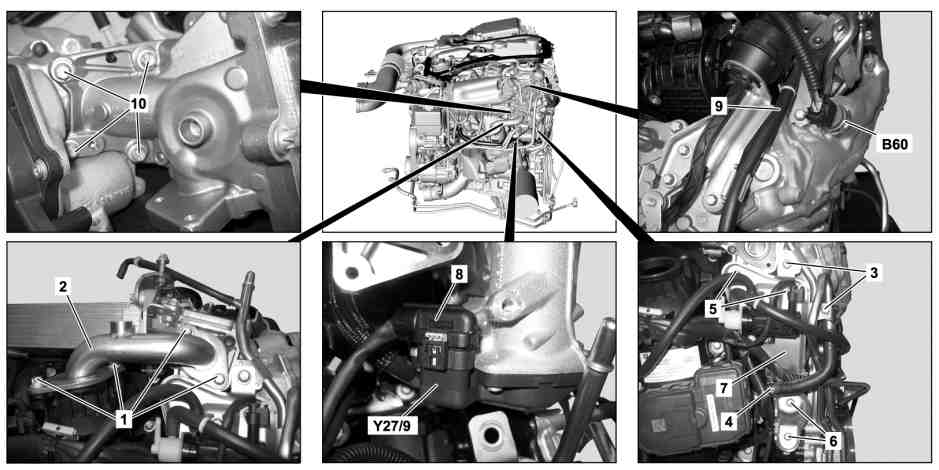

3

Viti

6

Viti

9

Flessibile di depressione

4

Flessibile del carburante

7

Supporto

10

Viti

5

Viti

8

Connettore a spina elettrico

Y27/9

Attuatore di ricircolo dei gas di scarico

 

Smontare, montare

 Avviso

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

1

Smontare il radiatore gas di scarico di ricircolo

AR14.20-P-7665CD

2

Smontare la scatola di miscelazione

AR09.20-P-1320CD

3

Svitare le viti (3)

 Portare fuori ingombro le tubazioni del carburante e le tubazioni di depressione.

 Pericolo

Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.

E' vietato fumare, usare fuoco e fiamme libere e produrre scintille. Versare i carburanti solo in recipienti adeguati e opportunamente contrassegnati.
Per la manipolazione del carburante indossare indumenti protettivi.

AS47.00-Z-0001-01A

4

Allentare e staccare il flessibile del carburante (4) dalla pompa di alta pressione

5

Svitare le viti (5, 6) e portare fuori ingombro il supporto (7) con il fascio di cavi

 Vite supporto valvola di ricircolo dei gas di scarico sulla valvola di ricircolo dei gas di scarico

*BA14.20-P-1014-01K

 Vite supporto valvola di ricircolo dei gas di scarico sul monoblocco

*BA14.20-P-1015-01K

6

Staccare il connettore a spina elettrico (8) dall'attuatore ricircolo gas di scarico (Y279)

7

Estrarre il flessibile di depressione (9)

8

Svitare le viti (10) e togliere l'attuatore ricircolo gas di scarico (Y27/9) con la valvola bypass del ricircolo gas di scarico

 Montaggio:
Sostituire le guarnizioni di tenuta.
Altrimenti possono verificarsi difetti di tenuta.

 Vite valvola di ricircolo dei gas di scarico (corpo valvole) sulla tubazione di ricircolo dei gas di scarico

*BA14.20-P-1010-01K

9

Montaggio in successione inversa



Controllare

10

Controllare la tenuta dell'impianto di raffreddamento

TIPO 204, 207

AR20.00-P-1010CW

TIPO 212, 218

AR20.00-P-1010OMA

Tipo 221

AR20.00-P-1010SX

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

11

Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di ricircolo dei gas di scarico

 Ricircolo gas di scarico

Numero

Denominazione

Motore 651

BA14.20-P-1010-01K

Vite valvola di ricircolo dei gas di scarico (corpo valvole) sulla tubazione di ricircolo dei gas di scarico

Nm

9

 Ricircolo gas di scarico

Numero

Denominazione

Motore 651

BA14.20-P-1014-01K

Vite supporto valvola di ricircolo dei gas di scarico sulla valvola di ricircolo dei gas di scarico

Nm

9

 Ricircolo gas di scarico

Numero

Denominazione

Motore 651

BA14.20-P-1015-01K

Vite supporto valvola di ricircolo dei gas di scarico sul monoblocco

Nm

9
