AR14.20-P-7665CD | Smontare, montare il radiatore di ricircolo dei gas di scarico | 23.4.12 |
MOTORE 651 nel TIPO 166, 172, 204, 207, 212, 218, 221

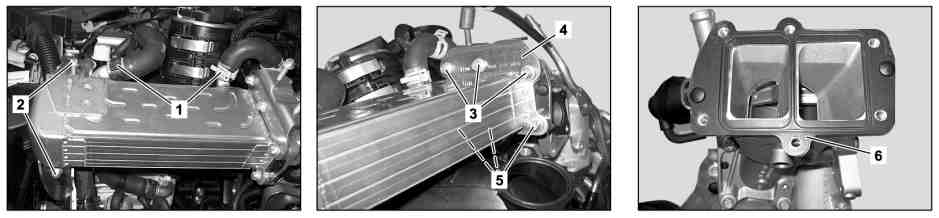

P14.20-2253-07
1 Flessibili del liquido di raffreddamento
2 Viti
5 Viti
6 Guarnizione
3 Viti
4 Supporto
| Smontaggio, montaggio | ||
Pericolo! | Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti | Indossare guanti, indumenti ed eventualmente occhiali protettivi. | |
P ericolo! | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingestione di liquido di raffreddamento | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande. Indossare guanti, indumenti e occhiali protettivi. | |
| Avvertenze sul liquido di raffreddamento | ||
1 | Smontare l'accumulatore di depressione | ||
2 | Scollegare i flessibili del liquido di raffreddamento (1) dal radiatore gas di scarico di ricircolo con il morsetto | Morsetto | |
3 | Smontare i flessibili del liquido di raffreddamento (1) dal radiatore gas di scarico di ricircolo | Per evitare perdite, controllare l'integrità dei flessibili del liquido di raffreddamento (1) e delle relative fascette ed eventualmente sostituire. | |
4 | Svitare le viti (2) del radiatore gas di scarico di ricircolo | | |
| |||
5 | Svitare le viti (3) e togliere il supporto (4) | | |
6 | Svitare le viti (5) e togliere il radiatore gas di scarico di ricircolo | Montaggio: Per evitare perdite sostituire la guarnizione (6). | |
| |||
7 | Montaggio in successione inversa | ||
| Controllare | ||
8 | Controllare la tenuta dell'impianto di raffreddamento | Tipo 166.0 | |
Tipo 172, 204, 207 | |||
Tipo 212, 218 | |||
Tipo 221 | |||
Pericolo! | Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto | Proteggere il veicolo contro l'avviamento autonomo. | |
9 | Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di ricircolo dei gas di scarico |
Ricircolo gas di scarico
Numero | Denominazione | Motore 651 | ||
BA14.20-P-1001-01K | Vite scambiatore di calore gas di scarico sulla scatola valvola | Nm | 9 | |
BA14.20-P-1006-01K | Vite sostegno serbatoio depressione e scambiatore di calore gas di scarico sul | Nm | 9 | |
BA14.20-P-1016-01K | Vite sostegno scambiatore di calore gas di scarico sullo scambiatore di calore gas di scarico | Nm | 9 | |
Morsetto
000 589 40 37 00
Documenti citati
- ah2000n208001a Avvertenze sul liquido di raffreddamento
- ar0709p0001cd Smontare, montare l'accumulatore di depressione
- ar2000p1010cw Controllare la tenuta dell'impianto di raffreddamento
- ar2000p1010gq Controllare la tenuta dell'impianto di raffreddamento
- ar2000p1010oma Controllare la tenuta dell'impianto di raffreddamento
- ar2000p1010sx Controllare la tenuta dell'impianto di raffreddamento
- ar2000p1010sxd Controllare la tenuta dell'impianto di raffreddamento
- as0000z000201a Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as2000z000101a Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento
