Smontare, montare i condotti di iniezione Common-Rail Direct Injection · ar0716d1080sf · Mercedes-Benz WIS

AR07.16-D-1080SF

Smontare, montare i condotti di iniezione Common-Rail Direct Injection

23.04.2019

Motore

642.896/898/992/993 nel tipo 906

Avvertenze di modifica

29.04.2009

Aggiunto: "Attrezzi speciali per svitare e serrare i condotti di iniezione sul rail e sugli iniettori".

Fasi di lavoro 5 e 11

Smontare, montare i condotti di iniezione Common-Rail Direct Injection

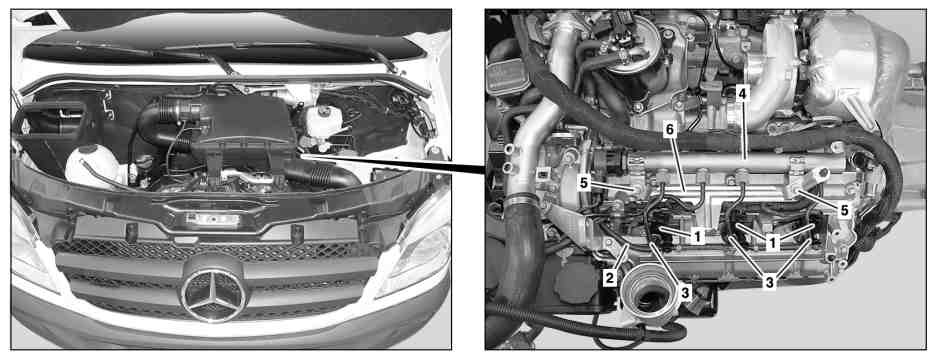

D07.16-1319-08

Illustrazione riferita al motore 642.992, testata cilindri sinistra

1	Connettori a spina elettrici		3	Condotti di iniezione		5	Vite
2	Tubazione di recupero del gasolio		4	Rail		6	Supporto

D07.16-1318-08

Illustrazione riferita al motore 642.992, testata cilindri destra

7	Connettori a spina elettrici		9	Condotti di iniezione		11	Vite
8	Tubazione di recupero del gasolio		10	Rail		12	Supporto

 Pericolo	Pericolo di esplosione in caso di incendio del carburante. Pericolo di lesioni alla pelle e agli occhi dovute agli spruzzi di carburante	Allontanare tutte le possibili fonti di accensione dalla zona di pericolo. Non effettuare lavori sul sistema sotto pressione.	AS07.16-Z-0001-01A
 Pericolo	Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.	E' vietato fumare, usare fuoco e fiamme libere e produrre scintille. Versare i carburanti solo in recipienti adeguati e opportunamente contrassegnati. Per la manipolazione del carburante indossare indumenti protettivi.	AS47.00-Z-0001-01A
	Avvertenze sui componenti Common Rail		AH07.16-P-0002-01TX
	Smontare, montare i condotti di iniezione (3) della testata cilindri sinistra
1	Smontare la copertura del coperchio della testata cilindri sinistro		AR01.20-D-5015SG
		 Montaggio: Rimontare la copertura solo dopo il controllo di tenuta.
2	Staccare i connettori a spina elettrici (1) degli iniettori
3	Sganciare il tubo di recupero del gasolio (2) dagli iniettori e metterlo da parte		AR07.03-D-9105SF
		 Non smontare il tubo di recupero del gasolio (2).
4.1	Svitare le viti (5) e togliere il supporto (6)	Motore 642.896/898
		 Vite rail sulla testata	*BA07.16-N-1013-01B
4.2	Svitare le viti (5) e posare il supporto (6) sulla testata cilindri	Motore 642.992/993
		 Vite rail sulla testata	*BA07.16-N-1013-01B
5	Svitare i condotti di iniezione (3) dal rail (4) e dagli iniettori	 Montaggio: Per un montaggio privo di tensione prima avvitare con forza i condotti di iniezione (3) al rail (4), quindi serrare i condotti di iniezione (3) con la coppia di serraggio indicata.
		 Dado di raccordo tubazione di pressione sul rail	*BA07.16-N-1011-01B
		 Dado di raccordo tubazione di pressione sull'iniettore	*BA07.16-N-1012-01B
		 Inserto di chiave fissa (18 mm)	*000589300100
		 Bussola di chiave ad anello	*000589680300
6	Estrarre i condotti di iniezione (3)	 Chiudere gli attacchi aperti con tappi idonei per evitare impurità. Non piegare i condotti di iniezione (3).
		 Montaggio: Controllare se la guarnizione conica dei condotti di iniezione (3) è danneggiata, eventualmente sostituire i condotti di iniezione (3).
		 Set di tappi	*129589009100
	Smontare, montare i condotti di iniezione (9) della testata cilindri destra
7	Smontare la copertura del coperchio della testata cilindri destro		AR01.20-D-5015SF
		 Montaggio: Rimontare la copertura solo dopo il controllo di tenuta.
8	Staccare i connettori a spina elettrici (7) degli iniettori
9	Sganciare il tubo di recupero del gasolio (8) dagli iniettori e metterlo da parte		AR07.03-D-9105SF
		 Non smontare il tubo di recupero del gasolio (8).
10	Svitare le viti (11) e staccare il supporto (12)	 Vite rail sulla testata	*BA07.16-N-1013-01B
11	Svitare i condotti di iniezione (9) dal rail (10) e dagli iniettori	 Montaggio: Per un montaggio privo di tensione prima avvitare con forza i condotti di iniezione (9) al rail (10), quindi serrare i condotti di iniezione (9) con la coppia di serraggio indicata.
		 Dado di raccordo tubazione di pressione sul rail	*BA07.16-N-1011-01B
		 Dado di raccordo tubazione di pressione sull'iniettore	*BA07.16-N-1012-01B
		 Inserto di chiave fissa (18 mm)	*000589300100
		 Bussola di chiave ad anello	*000589680300
12	Estrarre i condotti di iniezione (9)	 Chiudere gli attacchi aperti con tappi idonei per evitare impurità.
		 Non piegare i condotti di iniezione (9).
		 Montaggio: Controllare se la guarnizione conica dei condotti di iniezione (9) è danneggiata, eventualmente sostituire i condotti di iniezione (9).
		 Set di tappi	*129589009100
13	Montaggio in successione inversa
 Avviso	Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso	Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.	AS00.00-Z-0005-01A
14	Effettuare una prova di funzionamento del motore e controllare la tenuta nella zona dei condotti di iniezione (3 e 9)

 Iniezione diesel Common Rail (CDI)

Numero	Denominazione				Motore 642.896/898/992/993 nel tipo 906
BA07.16-N-1011-01B	Dado di raccordo tubazione di pressione sul rail	M151	1ª fase	Nm	20
			2ª fase	°	60

 Iniezione diesel Common Rail (CDI)

Numero	Denominazione				Motore 642.896/898/992/993 nel tipo 906
BA07.16-N-1012-01B	Dado di raccordo tubazione di pressione sull'iniettore	M141,5	1ª fase	Nm	20
			2ª fase	°	60

 Iniezione diesel Common Rail (CDI)

Numero	Denominazione		Motore 642.896/898/992/993 nel tipo 906
BA07.16-N-1013-01B	Vite rail sulla testata	Nm	14

000 589 30 01 00

Inserto di chiave fissa (18 mm)

000 589 68 03 00

Bussola di chiave ad anello

129 589 00 91 00

Set di tappi
