Controllare la pressione di compressione

AR01.00-P-1201MNB

Controllare la pressione di compressione

12.04.2018

Motore

178 nel tipo 190

Avvertenze di modifica

05.04.2018

Kompressionsdruck Einbautoleranz bzw. Neuwert

Motor 178 ε 9,5

BE01.00-P-1001-01B

05.04.2018

Kompressionsdruck Einbautoleranz bzw. Neuwert

Motor 178 ε 10,5

BE01.00-P-1001-01B

01

Collegare il compressografo

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

 

Smontare, montare

1

Riscaldare il motore fino alla temperatura di esercizio

 Controllare la pressione di compressione solo con motore a temperatura di esercizio.

2

Disinserire l'accensione

3

Smontare le candele di accensione



AP15.10-P-1580B

4

Collegare il compressografo (01) e far girare il motore con il contattore del compressografo (01)

AR01.10-P-0010-01MNB

 Per eliminare i residui della combustione dai cilindri, ruotare il motore per circa 5 secondi.

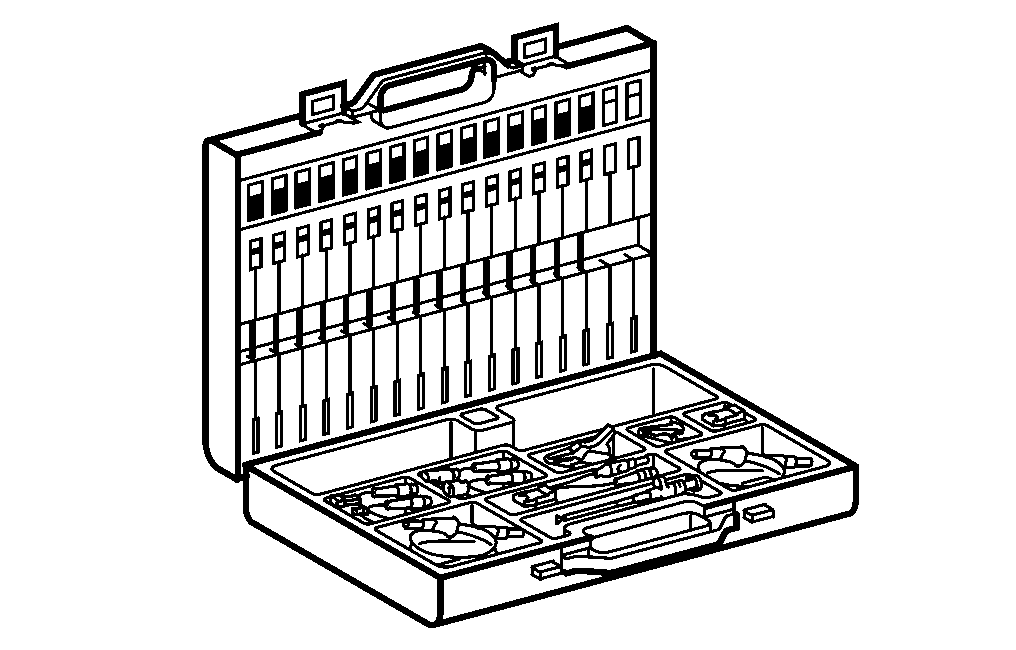

 Set di componenti elettrici di collegamento

*220589059900

 Registratore manometrico della compressione

*001589762100

5

Avvitare l'elemento filettato nella filettatura della candela di accensione

 Elemento filettato

*270589019100

6

Montare il compressografo (01) sull'elemento filettato

 Il compressografo (01) o l'elemento filettato deve combaciare con la filettatura candela d'accensione in modo da evitare trafilamenti d'aria.



Controllare

7

Ruotare il motore attraverso il contattore del compressografo (01) sino a quando sul registratore manometrico della compressione (01) non si osserva più alcun aumento della pressione

8

Effettuare in modo analogo sugli altri cilindri la procedura di controllo in base alla sequenza dei cilindri

9

Confrontare i valori di misurazione con quelli ammessi

Pressione di compressione, tolleranza di montaggio o valore da nuovo

*BE01.00-P-1001-01B

Pressione di compressione, differenza ammessa tra i singoli cilindri

*BE01.00-P-1002-01B

Pressione di compressione, limite di usura o valore limite

*BE01.00-P-1003-01B

In caso di mancato raggiungimento della compressione minima prescritta o di superamento della differenza massima tra i singoli cilindri



Controllare la tenuta dei cilindri

AR01.00-P-1300MNB

10

Montaggio in successione inversa

Pressione di compressione

Numero

Denominazione

Motore 178
ε 9,5

Motore 178
ε 10,5

BE01.00-P-1001-01B

Pressione di compressione, tolleranza di montaggio o valore da nuovo

bar

11,5...15,5

13...17

Pressione di compressione

Numero

Denominazione

Motore 178
ε 9,5

Motore 178
ε 10,5

BE01.00-P-1002-01B

Pressione di compressione, differenza ammessa tra i singoli cilindri

bar

2,0

2,0

Pressione di compressione

Numero

Denominazione

Motore 178
ε 9,5

Motore 178
ε 10,5

BE01.00-P-1003-01B

Pressione di compressione, limite di usura o valore limite

bar

9,0

10,5
