P54.33-A000-09
Illustrazione riferita alla strumentazione con indicazione del chilometraggio sul display multifunzione (30) |
4 | Sistema di trazione pronto alla marcia | 22 | Sistema di trazione | |
18 | Indicazione livello di carburante | 23 | Allarme idrogeno | |
19 | Riserva di carburante con indicazione della posizione tappo serbatoio | 30 | Display multifunzione | |
21 | Guasto elettrico |
1 | Copertura delle celle a combustibile |
P06.00-2049-05

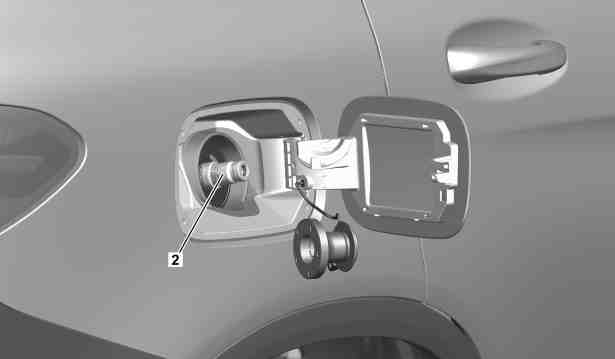

2 | Bocchettone di rifornimento |
P06.00-A005-05

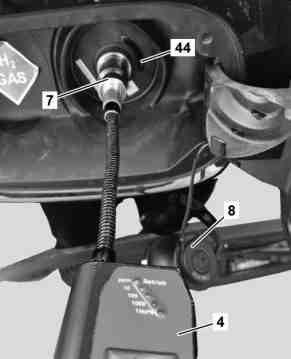

7 | Testina sensore apparecchio rilevatore di gas |
8 | Tappo |
40 | Apparecchio rivelatore di gas |
44 | Sensore a raggi infrarossi |
P47.00-A003-02
P06.00-A014-09

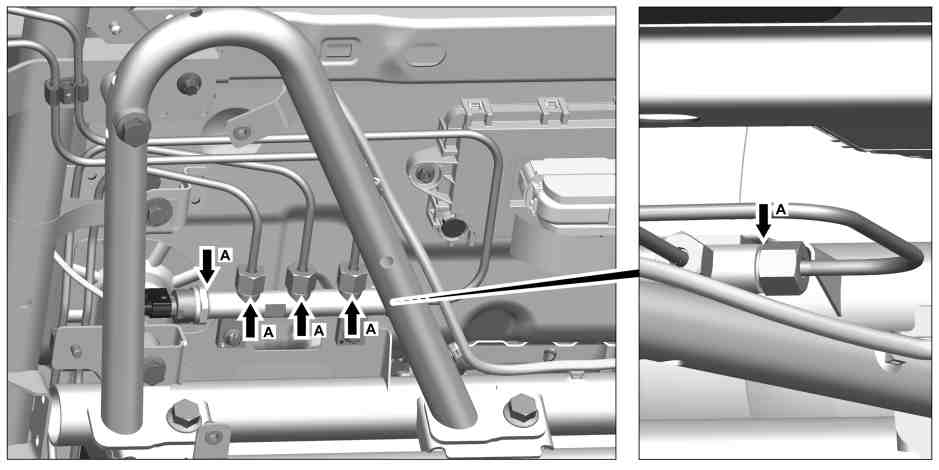

Pfeil A | Punto di controllo alta pressione |
P06.00-A006-09

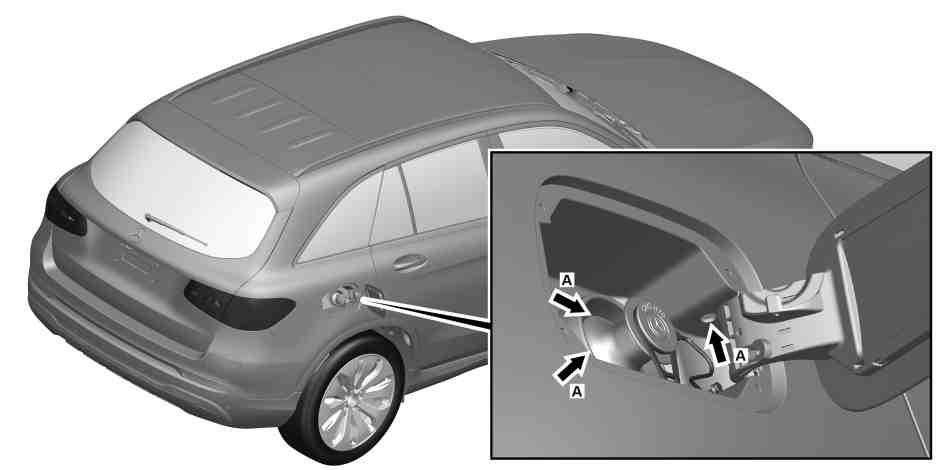

Pfeil A | Punto di controllo alta pressione |
P06.00-A015-09

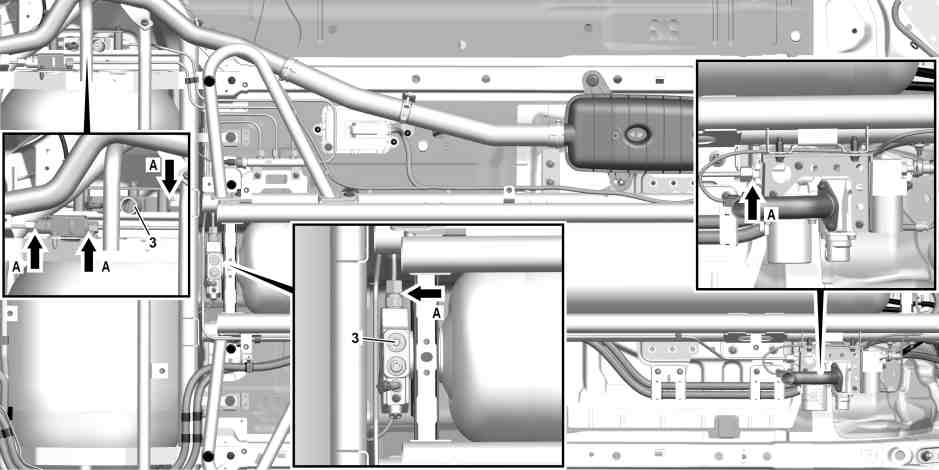

3 | Valvola manuale | Pfeil A | Punto di controllo alta pressione |
P06.00-A013-09

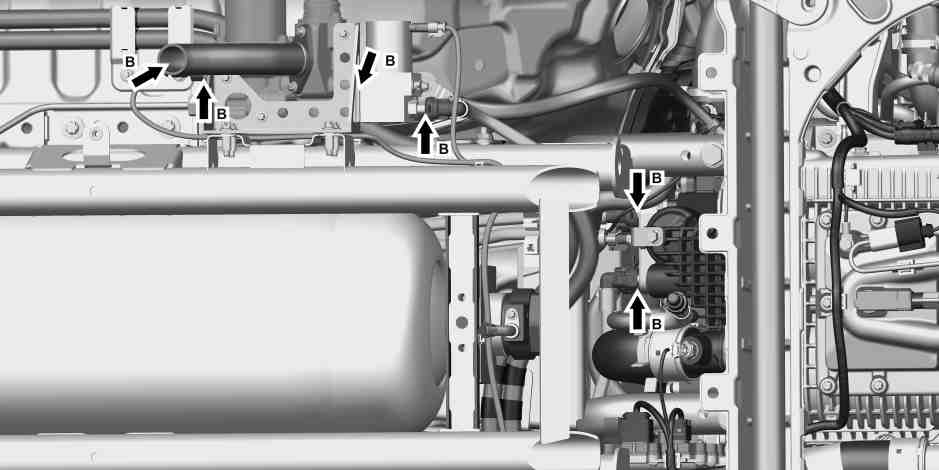

Pfeil B | Punto di controllo media pressione |

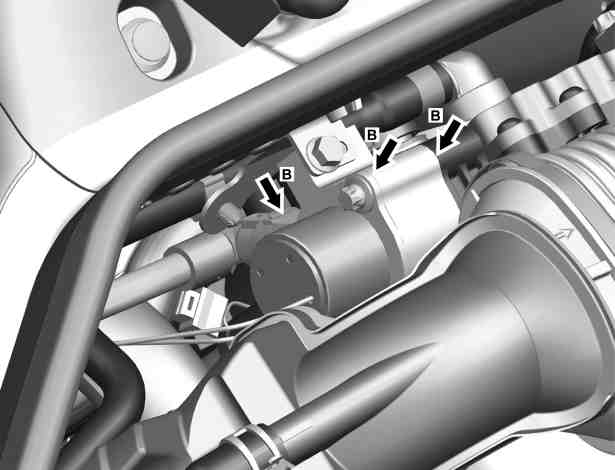

Pfeil B | Punto di controllo media pressione |
P06.00-A011-06

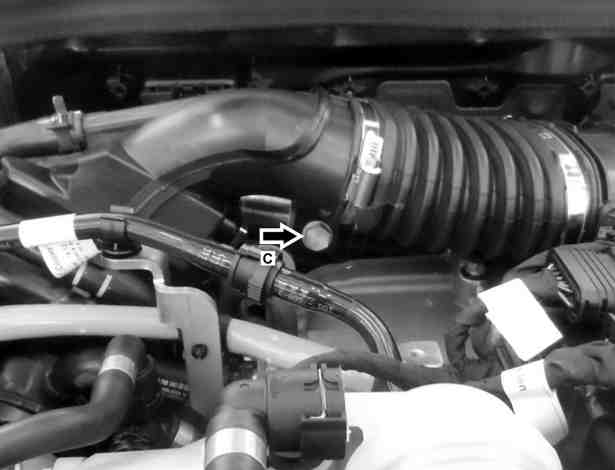

Pfeil C | Punto di controllo media pressione |
P06.00-A010-06
P47.60-A033-09
25 | Tubazione di scarico lato posteriore sul serbatoio del gas nel tunnel del cambio | 29 | Tubazione di scarico sul serbatoio del gas sopra l'asse posteriore |
27 | Tubazione di scarico lato anteriore sul serbatoio del gas nel tunnel del cambio |
P47.60-A034-05
Pericolo | Pericolo di esplosione in caso di fuoriuscita di idrogeno o surriscaldamento dei serbatoi del carburante durante interventi sull'impianto ad idrogeno. Pericolo di congelamento di parti del corpo in caso di fuoriuscita di gas o contatto con i componenti che conducono gas in fase di svuotamento dei serbatoi del carburante. Pericolo di asfissia in caso di inalazione di aria miscelata con idrogeno. Pericolo di ustioni in caso di contatto con una fiamma di idrogeno non evidente di colore azzurrino. | ||
Pericolo | Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC) | Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati. | |
Avvertenza tecnica | Avvertenze sistema celle a combustibile | ||
Avvertenza tecnica | Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas | ||
| Controllare | ||
1 | Inserire l'accensione e controllare se l'indicazione del livello di carburante (18) nella strumentazione è > 50 % del livello di riempimento. | Se l'indicazione del livello di carburante (18) nella strumentazione è < 50 % del livello di riempimento, | |
| |||
Rifornire il veicolo finché l'indicazione del livello di carburante (18) nella strumentazione è > 50 % del livello di riempimento. | |||
Dietro ordine separato. | |||
2 | Avviare il veicolo e controllare se il sistema di celle a combustibile presenta guasti rilevanti. | Se il sistema di trazione è pronto alla marcia (4) nella strumentazione deve essere visualizzato "READY". | |
Se il sistema di celle a combustibile presenta guasti rilevanti sul display multifunzione (30), Guasto Elettrico (21), sistema di trazione (22) o allarme idrogeno (23) o viene visualizzata la riserva di carburante con indicazione della posizione tappo serbatoio (19) oppure se il sistema di trazione non è pronto alla marcia e l'indicazione "READY" (4) non viene visualizzata, | |||
| |||
Accertare la causa ed eliminare i guasti. | |||
Dietro ordine separato. | |||
3 | Disinserire l'accensione. | ||
4 | Aprire lo sportello del serbatoio. | ||
5 | Togliere il coperchio di chiusura (8) dal bocchettone di riempimento (2). | Se il coperchio di chiusura (8) manca, | |
| |||
montare un nuovo coperchio di chiusura (8). | |||
Dietro ordine separato. | |||
6 | Controllare il coperchio di chiusura (8) del bocchettone di riempimento (2) per danneggiamento e imbrattamento. | Se si verificano contestazioni | |
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
7 | Controllare il bocchettone di riempimento (2) per danneggiamento e imbrattamento. | Se necessario utilizzare apparecchiature/attrezzi reperibili in commercio. Utilizzare una lampada tascabile con protezione antideflagrante, paragonabile alla lampada tascabile AccuLux MHL 5 EX della ditta Witte + Sutor GmbH. | |
Indossare occhiali protettivi e guanti di protezione. | |||
Se si verificano contestazioni | |||
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
8 | Controllare la tenuta del bocchettone di riempimento (2) con l'apparecchio rilevatore di gas (40). | ||
| 000 588 03 21 00 Apparecchio di rilevamento gas | ||
| |||
Applicare la testina sensore apparecchio rilevatore di gas (7) dell'apparecchio rilevatore di gas (40) direttamente sul bocchettone di riempimento (2). | |||
Indossare occhiali protettivi e guanti di protezione. | |||
Se il valore di controllo direttamente sul bocchettone di riempimento (2) è < 1 % vol. o < 10000 ppm, | |||
| |||
il bocchettone di riempimento (2) è a tenuta. | |||
Se il valore di controllo direttamente sul bocchettone di riempimento (2) è > 1 % vol. o > 10000 ppm, | |||
| |||
il bocchettone di riempimento (2) non è a tenuta, sostituire il bocchettone di riempimento (2). | |||
Dietro ordine separato. | |||
9 | Controllare il sensore a raggi infrarossi (44) accanto al bocchettone di riempimento (2) per danneggiamento e imbrattamento. | Se si verificano contestazioni | |
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
| Smontare | ||
10 | Smontare la copertura delle celle a combustibile (1). | ||
11 | Smontare il rivestimento sottoscocca nella zona dei punti di controllo (frecce A e B). | ||
| |||
| Controllare | ||
12 | Controllare il saldo fissaggio e l'eventuale presenza di danneggiamenti di tutte le tubazioni, tutti i raccordi e tutte le valvole a conduzione di gas nel campo ad alta e media pressione. | Se necessario utilizzare apparecchiature/attrezzi reperibili in commercio. Utilizzare una lampada tascabile con protezione antideflagrante, paragonabile alla lampada tascabile AccuLux MHL 5 EX della ditta Witte + Sutor GmbH. | |
Se necessario utilizzare apparecchiature/attrezzi reperibili in commercio. Specchio di controllo orientabile. | |||
Indossare occhiali protettivi e guanti di protezione. | |||
Se si verificano contestazioni | |||
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
13 | Controllare la tenuta dei punti di controllo ad alta pressione (frecce A) con l'apparecchio rilevatore di gas (40). | ||
| 000 588 03 21 00 Apparecchio di rilevamento gas | ||
Se necessario utilizzare apparecchiature/attrezzi reperibili in commercio. Utilizzare una lampada tascabile con protezione antideflagrante, paragonabile alla lampada tascabile AccuLux MHL 5 EX della ditta Witte + Sutor GmbH. | |||
Indossare occhiali protettivi e guanti di protezione. | |||
Se il valore in corrispondenza dei punti di controllo è < 100 ppm, | |||
| |||
i punti di controllo ad alta pressione (frecce A) sono a tenuta. | |||
Se il valore in corrispondenza dei punti di controllo è > 100 ppm, | |||
| |||
i punti di controllo ad alta pressione (frecce A) non sono a tenuta. | |||
Se i punti di controllo ad alta pressione (frecce A) non sono a tenuta, | |||
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
14 | Controllare la tenuta dei punti di controllo a media pressione (frecce B e C) con l'apparecchio rilevatore di gas (40). | ||
| 000 588 03 21 00 Apparecchio di rilevamento gas | ||
Indossare occhiali protettivi e guanti di protezione. | |||
Se il valore in corrispondenza dei punti di controllo è < 100 ppm, | |||
| |||
i punti di controllo a media pressione (frecce B e C) sono a tenuta. | |||
Se il valore in corrispondenza dei punti di controllo è > 100 ppm, | |||
| |||
i punti di controllo a media pressione (frecce B e C) non sono a tenuta. | |||
Se i punti di controllo a media pressione (frecce B e C) non sono a tenuta, | |||
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
15 | Controllare se è presente il tappo di chiusura sulla tubazione di scarico sul serbatoio del gas sopra l'asse posteriore (29). | Se si verificano contestazioni | |
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
16 | Controllare se è presente il tappo di chiusura sulla tubazione di scarico lato posteriore sul serbatoio del gas nel tunnel del cambio (25). | Se si verificano contestazioni | |
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
17 | Controllare se è presente il tappo di chiusura sulla tubazione di scarico lato anteriore sul serbatoio del gas nel tunnel del cambio (27). | Se si verificano contestazioni | |
| |||
Eliminare le contestazioni. | |||
Dietro ordine separato. | |||
| Montare | ||
18 | Montare i rivestimenti sottoscocca. | ||
| |||
19 | Montare la copertura delle celle a combustibile (1). |
