83-534 Wellendichtung am Kältekompressor erneuern
Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten 83-0662 |
A. Fabrikat Delco R4
Daten
Bezeichnung Delco Radial 4-Zylinder | |
Höchstdrehzahl 1/min | 7000 |
Leistungsbedarf bei max. Kompressordrehzahl kW (PS) | ca. 6,3 (8,5) |
Zylinderinhalt | 164 cm3 |
Ölfüllmenge
Ölsorte Kälteöl (freigegebene Kälteöle siehe Betriebsstoff-Vorschriften Blatt Nr. 362) | |
Ölfüllung neu im Kältekompressor | 170 cm3 |
Anziehdrehmomente Nm
Schrauben (8) Riemenscheibe-Kupplungskörper | 11 |
Schraube M 1030 Rohrleitung am Kältekompressor | 503 |
Mutter (1) auf Antriebswelle | 13 |
Schrauben (5 und 6) M 12 Kältekompressor am Träger | 60+10 |
Schlauchleitung (14) vom Verdampfer zur Rohrleitung 7/8" | 29 - 37 |
Schlauchleitung (15) von Rohrleitung zum Kondensator 3/4" | 24 - 28 |
Sonderwerkzeuge
Sonderwerkzeuge
Handelsübliche Werkzeuge
Stecknuß 14 mm, 3/8" Vierkant | z. B. Firma Hazet, |
Fühlerlehre (Satz) | z. B. Firma Hazet, |
Langbeckzange 72 A (Innensicherung) | z. B. Firma Hazet, |
Zange für Sicherungsring J 2 (Außensicherung) | z. B. Firma Hazet, |
Doppelmaulschlüssel 1/2"9/16", 5/8"3/4", 7/8"15/16", 1 | "1 1/8" |
Werkzeuge zur Selbstanfertigung
Ausbauwerkzeug für O-Ring | |
a) Wellendichtung des Kältekompressors
Ausbauen
-------------------------------
1 Klimaanlage entleeren (Recycling).
2 Kältekompressor ausbauen (83-530).
3 Federplatte ausbauen (83-536).
4 Sicherungsring (10) für Wellendichtung ausbauen.

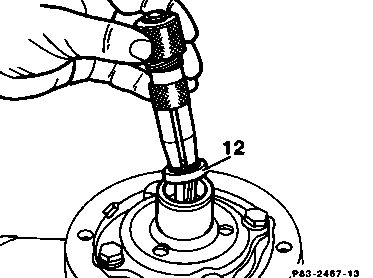

5 Mit Hilfe des Aus- und Einbauwerkzeuges 000 589 65 03 00 den Schleifring (12) ausbauen.
6 Wellendichtung (13) mit Hilfe des Aus- und Einbauwerkzeuges 000 589 21 61 00 ausbauen. Dazu auf das Werkzeug drücken, das Werkzeug nach rechts drehen, um die Nase der Wellendichtung mit den Sperrzungen am Werkzeug zu erfassen. Wellenabdichtung komplett durch gerades Abziehen von der Welle ausbauen.
7 O-Ring (11) aus dem Inneren der Bohrung in dem Gehäusedeckel herausnehmen. Hierzu kann ein Draht, der zu einem Haken gebogen wurde, benutzt werden.
1 Mutter auf Antriebswelle
2 Federplatte
3 Kupplungskörper
5 Sicherungsring
6 Lager für Kupplungskörper
7 Riemenscheibe
8 Schraube mit Sicherung
9 Magnetspule
10 Sicherungsring
11 O-Ring
12 Schleifring
13 Wellendichtung
14 Antriebswelle
20 Gehäusedeckel
Einbauen
-------------------------------
8 Prüfen, ob sich Teile der alten Wellendichtung in der Bohrung des Gehäusedeckels befinden. Vor dem Einsetzen der neuen Dichtung die Bohrung reinigen.
9 Die neuen Dichtungsteile in sauberes Kälteöl eintauchen. O-Ring (11) in die Nut des Gehäusedeckels einlegen.
10 Wellendichtung (13) in das Werkzeug
000 589 21 61 00 einsetzen und auf die Welle schieben. Werkzeug so lange nach rechts drehen, bis die Wellendichtung in der Welle einrastet. Erst dann das Werkzeug nach links drehen, um es aus den Nasen der Wellendichtung auszuhängen und herauszunehmen.
11 Schleifring (12) mit Hilfe des Werkzeuges 000 589 65 63 00 in die Bohrung einführen, bis er die Wellendichtung berührt. Dabei darauf achten, daß der O-Ring (11) nicht aus der Nut verdrängt wird.
Die Dichtfläche des Schleifringes (12) muß gegen jede Beschädigung, z. B. Kratzer, geschützt werden.
12 Sicherungsring (10) mit der flachen Seite nach unten in die Bohrung einführen, bis der Sicherungsring auf dem Schleifring aufliegt. Anschließend mit der Sicherungszange oder einem Schraubenzieher auf den Sicherungsring drükken, bis der Sicherungsring in die Nut springt.
13 Federplatte einbauen (83-536).
b) Kältekompressor auf äußere Dichtheit prüfen
Hinweis
Bei Arbeiten an der Wellendichtung empfiehlt es sich, das gesamte Kälteöl aus dem Kältekompressor auslaufen zu lassen. Ausgelaufene Menge von Kälteöl feststellen und diesselbe Menge neues Kälteöl in den Kältekompressor einfüllen. Einzelheiten siehe Ölstand im Kältekompressor prüfen (83-525).
14 Eingebaute Dichtringe (2) am Kältekompressor (1) auf Zustand prüfen, ggf. erneuern und mit Kälteöl versehen.
1 Kältekompressor
2 Dichtring
3 Sauganschluß
4 Druckanschluß
15 Abpreßplatte 109 589 00 25 00 (3) mit der vorhandenen Sechskantschraube am Kältekompressor (1) anschrauben.
16 Inneren Anschluß der Abpreßplatte mit Schlauchleitung (4) vom Servicegerät verbinden.
17 Kältemitteldampf in den Kältekompressor einströmen lassen. Ein Flaschen- bzw. Füllzylinderdruck von über 4 bar Überdruck ist erforderlich.
18 In Einbaulage des Kältekompressors die Kompressorwelle mehrmals in Drehrichtung von Hand durchdrehen.
19 Kältekompressor mit Leckprüfgerät auf Dichtheit prüfen.
20 Ventil am Servicegerät bzw. am Füllzylinder wieder schließen und Schlauchleitung an Abpreßplatte abnehmen.
21 Abpreßplatte wieder abnehmen, jedoch erst unmittelbar vor Anbau der Rohrleitung.
22 Einzelheiten über Ölfüllung des Kältekompressors siehe "Ölstand im Kältekompressor" prüfen (83-525).
23 Kältekompressor einbauen, siehe Abschnitt "Kältekompressor aus- und einbauen"
(83-530).
B. Fabrikat Nippondenso 10 P 15 (nicht bei 10 PA 15)
Kältekompressor | aus-, einbauen (83-530). |
Federplatte | aus-, einbauen (83-536). |
Staubdichtung (51) | mit Schraubendreher herausdrücken, einsetzen. |
Keil (57) | mit Keilauszieher 126 589 07 33 00 ausbauen und mit Keileindrücker 126 589 01 35 00 einbauen. |
Sicherungsring (52) | mit Zange für Sicherungsring (innen) aus-, einbauen. |
Dichtungsplatte (53) | mit Montagewerkzeug 126 589 01 59 00 aus-, einbauen. |
O-Ring (54) | herausnehmen, einsetzen. |
Wellendichtung (55) | mit Montagewerkzeug 126 589 02 59 00 herausziehen, einsetzen. |
Sonderwerkzeuge
Aus-, Einbauen
-------------------------------
1 Klimaanlage entleeren (Recycling).
2 Kältekompressor ausbauen (83-530).
3 Federplatte ausbauen (83-536).
4 Staubdichtung (Pfeile) mit einem Schraubendreher herausdrücken.
Einbauhinweis
Staubdichtung so einsetzen, daß offene Seite nach oben zeigt.
5 Keilauszieher 126 589 07 33 00 auf die Kompressorwelle aufstecken und mit halber Umdrehung nach rechts verdrehen.
6 Keil ausziehen und abnehmen.
7 Sicherungsring (52) ausbauen.
Einbauhinweis
Keil mit Keileindrücker 126 589 01 35 00 montieren.
Die kegelige Oberfläche des Sicherungsringes muß nach vorne zeigen.
8 Montagewerkzeug 126 589 01 59 00 für Dichtungsplatte einführen und Haltering (Pfeil) bis zur Markierung nach unten drücken.
Dichtungsplatte (53) ausziehen und vom Werkzeug abnehmen.
Einbauhinweis
Auf richtige Einbaulage der Dichtungsplatte achten und O-Ring (Pfeil) mit Kälteöl benetzen.
9 Montagewerkzeug für Wellendichtung
126 589 02 59 00 einführen, nach rechts drehen und Wellendichtung herausziehen.
Einbauhinweis
Neue Wellendichtung am Montagewerkzeug befestigen und mit Kälteöl benetzen. Nach Einsetzen der Wellendichtung das Montagewerkzeug durch Linksdrehung lösen.
Die Kurbelwellenabdichtung auf der Kupplungsseite des Kältekompressors wird nur als komplette Einheit geliefert und muß auch als solche eingebaut werden. Niemals dürfen neue und alte Teile zusammen eingebaut werden.
Neu eingebaute Wellenabdichtsätze sollen wegen einer leichten Leckstelle nicht sofort wieder ausgebaut werden. Der Kohlering ist zusammen mit der Innenseite der Dichtungsplatte geläppt. Der Paßsitz wird während der Einlaufzeit der Wellendichtung besser.
10 In umgekehrter Reihenfolge einbauen.
11 Federplatte einbauen (83-536).
12 Kältemitteldampf in den Kältekompressor am Service-Ventil (Pfeil) einströmen lassen. Ein Flaschen- bzw. Füllzylinderdruck von über 4 bar Überdruck ist erforderlich.
13 In Einbaulage des Kältekompressors die Kompressorwelle mehrmals in Drehrichtung von Hand durchdrehen.
14 Kältekompressor mit Lecksuchgerät auf Dichtheit prüfen.
15 Ventil am Servicegerät bzw. am Füllzylinder wieder schließen und Schlauchleitung am Service-Ventil abnehmen.
16 Kältekompressor einbauen (83-530).
17 Flüssigkeitsbehälter erneuern (83-540).
18 Ölfüllmenge richtigstellen (83-525), dabei zusätzlich 10 cm3 neues Öl in den Kompressor einfüllen.
19 Klimaanlage evakuieren und neu befüllen sowie auf Funktion prüfen (83-508).
