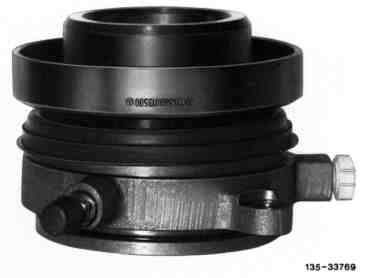

35-545 Ringzylinder vom ASD instandsetzen
Vorausgegangene Arbeit: Verbindungsflansch der Hinterachswelle ausgebaut (35-670). |
Rillenkugellager (62) | abziehen, aufpressen. Abziehvorrichtung-Grundgerät 001 589 36 33 00, |
Ringzylinder komplett (60) | ab-, anmontieren, Anziehdrehmoment der Innensechskantschrauben 25 Nm. O-Ring (66) beim Einfahren des Ringzylinders nicht beschädigen (Ziffer 2). |
Radialdichtring (69) | erneuern, siehe 35-540. |
Gummimanschette (63) | ab-, aufdrücken. |
Ringkolben (61) | aus-, eindrücken. O-Ringe (68 und 70) erneuern. Vor dem Einführen des Ringkolbens in den Ringzylinder den Umfang des Ringkolbens mit Hydrauliköl einölen (Ziffer 6). |
Ölsorten und Füllmenge
Standard Ausgleichgetriebe | Hypoidgetriebeöl SAE 90 siehe Betriebsstoff-Vorschriften Blatt-Nr. 235 |
Ausgleichgetriebe mit begrenztem Schlupf und ASD (Hinweisschild am Hinterachsgehäuse) | Spezial-Hypoidgetriebeöl siehe Betriebsstoff-Vorschriften Blatt-Nr. 235.3 |
Füllmenge Mittelstück mit Tellerrad- 210 | 1,3 Liter |
Füllmenge Mittelstück mit Tellerrad- 185 | 1,0 Liter |
Sonderwerkzeuge
Aus-, Einbauen
-------------------------------
1 Rillenkugellager vom Verbindungsflansch mit Grundgerät 001 589 36 33 00 und Spannzange 129 589 01 34 00 abdrücken, aufpressen.
Einbauhinweis
Rillenkugellager (62) so aufpressen, daß die Fase bzw. Rille (Pfeil) zur Welle zeigt. Rillenkugellager mit geeignetem Rohr (062) bis zum Anliegen am Flansch aufpressen.
2 Innensechskantschrauben (60a) zur Befestigung des Ringzylinders heraus- bzw. hineindrehen und mit Ringzylinder (60) abnehmen.
Einbauhinweis
Ölleitblech im Hinterachsgehäuse auf richtigen Sitz prüfen.
Ringzylinder am Umfang des O-Ringes mit Öl bestreichen und ins Hinterachsmittelstück einführen. Dabei darauf achten, daß der O-Ring nicht beschädigt wird (Pfeil).
Anziehdrehmoment der Innensechskantschrauben: 25 Nm.
3 Ringzylinder am Anschluß der Hydraulikleitung in Schraubstock spannen.
4 Radialdichtring mit Dorn nach hinten aus Ringkolben aus-, eindrücken (siehe 35-540, Pfeile).
5 Gummimanschette von Ringzylinder bzw. Ringkolben mit geeignetem Dorn am Umfang abdrücken.
Einbauhinweis
Gummimanschette mit dem kleineren Durchmesser des Eindrückdornes 124 589 01 35 00 auf den Ringkolben drücken.
Gummimanschette mit dem größeren Durchmesser des Eindrückdornes 124 589 01 35 00 auf den Ringzylinder drücken.
6 Ringkolben des Ringzylinders aus-, eindrükken.
Beim Eindrücken vom Ringkolben in den Ringzylinder darauf achten, daß die Nut zur Spannhülse (bzw. Bohrung) übereinstimmt (gestrichelte Linie).
Einbauhinweis
O-Ringe (68 und 70) erneuern und nicht verdreht montieren, sonst können sie beim Einführen in den Ringzylinder beschädigt werden. Ringkolben (61) sowie O-Ringe (68 und 70) am Umfang gut mit Hydrauliköl einölen.
60 Ringzylinder
61 Ringkolben
63 Gummimanschette
65a Spannhülse
66 O-Ring (802)
68 O-Ring (723)
69 Radialdichtring
70 O-Ring (632,5)
7 In umgekehrter Reihenfolge zusammenbauen.
