35-500 Unterscheidungsmerkmale, Einbauübersicht für Hinterachsmittelstück
Hinweis
Bei Diagonalpendelachsen werden zwei verschieden große Hinterachsmittelstücke eingebaut, mit Tellerrad- 210 mm und 185 mm.
Unterscheidungsmerkmale der Hinterachsmittelstücke
Typ | Hinterachsmittelstück |

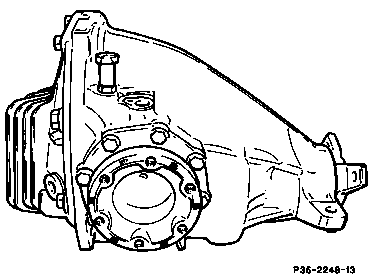

107.041, 126.020/024/025/125 | Mittelstück mit 185 mm Tellerrad- |
Entlüfter auf Abschlußdeckel. | |
Ohne seitliche Lagerdeckel. | |
Als Sonderausstattung mit ASD und ASR (nur 126.02). | |
Verbindungsflansche mit Lochkreis- von 94 mm. Lochkreis- des Gelenkflansches 90 mm und nur beim Typ 126.125 110 mm. | |
ohne ASD
mit ASD
(nur Typ 126.02)
Typ | Hinterachsmittelstück |
107.046/047/048, 126.03/04 | Mittelstück mit 210 mm Tellerrad- |
Entlüfter rechts auf Hinterachsgehäuse. | |
Seitliche Lagerdeckel mit 8 Schrauben befestigt. | |
Als Sonderausstattung mit ASR und Ausgleichsgetriebe mit begrenztem Schlupf | |
Verbindungsflansche mit Lochkreis- von 102 mm. Lochkreis- des Gelenkflansches 110 mm. | |
ohne ASR
mit ASR
(nur Typ 126)
Ausgleichsgetriebe mit begrenztem Schlupf (äußerlich nur durch Hinweisschild erkennbar, Pfeil).
Unterscheidungsmerkmale der Diagonalpendelachse
Starre Hinterachsmittelstück-Aufhängung Elastische Hinterachsmittelstück-Aufhängung
bis 08/85 ab 09/85
Einbauübersicht
Typ | Fahrzeug-Ausführung | Hinterachsmittelstück Übersetzung i | Hinterachsmittelstück Zähnezahl | Ölfüllung in Liter |
107.041 | Standard | 3,46 | 45:13 | 1,0 |
107.046 | Standard | 2,24 | 47:21 | 1,3 |
107.047 107.048 | Standard | 2,47 | 47:19 | |
126.020 | Standard | 3,46 | 45:13 | 1,0 |
126.024 126.025 | Frankreich mit automatischem Getriebe | 3,07 | 46:15 | |
126.034 126.035 126.046 | Standard | 2,47 | 47:19 | 1,3 |
126.036 | Standard | 2,24 | 47:21 | |
| 2,47 | 47:19 | ||
126.037 126.044 | Standard | 2,24 | 47:21 | |
126.038 1) | Standard | 2,65 | 45:17 | |
126.039 1) | Standard | |||
126.045 1) | | 2,47 | 47:19 | |
126.134 126.135 | | 2,82 | 48:17 | |
1) Ausgleichgetriebe mit begrenztem Schlupf als Grundausstattung. Nur Hypoidgetriebeöl nach Betriebs-Vorschriften, Blatt-Nr. 235.3, verwenden.
Referenzierte Dokumente
- bb0040p023503a FE Schaltgetriebeöl (Spezifikation 235.3)
- bb0040p023504a Synthetische Getriebeöle SAE 75 W/85 W (Spezifikation 235.4)
- bb0040p023504a
- ra35001070510x 0510 - Funktionsbeschreibung: ASD (Aufbau, Funktion) a) Allgemeines, b) Elektrik/Elektronik, c) Hydraulik, d) Mechanik Typ 126
- ra35001070511x 0511 - Wichtige Hinweise beim Abschleppen, Bremsentest und Reparaturarbeiten Typ 126
- ra3500107ta02z Technische Änderungen: Hinterachse Antrieb Typ 107, 126 ab 09/85
