35-540 Radialdichtring am Verbindungsflansch der Hinterachswelle erneuern (Hinterachsmittelstück eingebaut)
Vorausgegangene Arbeiten: Verbindungsflansch der Hinterachswelle ausgebaut (35-670). | Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten 35-0138, 35-0139, 35-0143 |
Radialdichtring (32, 32/1) | ab-, eindrücken. Einschlagdorn siehe Ziffer 4. |
Ringzylinder von ASD (60) | ab-, anschrauben (Ziffern 2, 3 und 4). Anziehdrehmoment der Innensechskantschrauben (60a) 25 Nm. |
Hinterachsentlüfter (55) | erneuern. |
Sonderwerkzeuge
Aus-, Einbauen
-------------------------------
1 Radialdichtring (32) mit einem geeigneten Schraubendreher aus dem Gehäuse herausdrücken.
Anordnung ohne seitliche Lagerdeckel

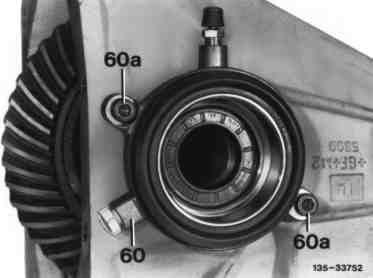

2 Fahrzeuge mit ASD, Ringzylinder (60) am Hinterachsgehäuse ab-, anmontieren, dazu Schrauben (60a) heraus-, hineindrehen.
Einbauhinweis
O-Ring am Ringzylinder erneuern. O-Ring mit Öl bestreichen und beim Einführen ins Gehäuse nicht beschädigen. Anziehdrehmoment der Innensechskantschraube (60a) 25 Nm.
3 Ringzylinder am Anschlußstück der Hydraulikleitung in Schraubstock spannen und Radialdichtring mit Dorn nach hinten aus Ringkolben drücken (Pfeile).
4 Radialdichtring (32) mit dem Dorn (032) einschlagen, bis der Dorn am Hinterachsgehäuse anliegt.
Einbauhinweis
Radialdichtring mit teilgummiertem Blechmantel am Außen- mit Gummigleitmittel "Naphtolen" oder Hypoidgetriebeöl bestreichen. Radialdichtring am Umfang der Dichtlippe mit Hypoidgetriebeöl bestreichen. Einschlagdorn (032) ohne seitliche Lagerdeckel 126 589 00 15 00.
Anordnung ohne seitliche Lagerdeckel
Bei Hinterachsmittelstücken mit seitlichen Lagerdeckeln, Radialdichtring soweit eindrücken, bis der Eindrückdorn mit der unteren Kante (Ausschnitt-Pfeil) der Fase des Lagerdeckels bündig ist (die Nase für Schmutzlabyrinth ist gekürzt).
Um ein Überdrücken zu vermeiden, einen nach Zeichnung angefertigten Distanzring verwenden.
Radialdichtring richtig eingedrückt!
Einschlagdorn bei Normalausführung mit
65 mm Außen- 116 589 05 43 00
Einschlagdorn für ASR-Ausführung mit
94 mm Außen- 126 589 04 15 00
Radialdichtring falsch eingedrückt!
(ohne angefertigten Distanzring)
Einschlagdorn für ASD-Ausführung
124 589 01 15 00
Anordnung für ASD, Ringzylinder ausgebaut
5 Stark verschmutzte Hinterachsentlüfter erneuern.
6 In umgekehrter Reihenfolge zusammenbauen.
Referenzierte Dokumente
- ra35001070500x 0500 - Unterscheidungsmerkmale, Einbauübersicht für Hinterachsmittelstück Hinterachs-Antrieb Typ 126
- ra35001070510x 0510 - Funktionsbeschreibung: ASD (Aufbau, Funktion) a) Allgemeines, b) Elektrik/Elektronik, c) Hydraulik, d) Mechanik Typ 126
- ra35001070511x 0511 - Wichtige Hinweise beim Abschleppen, Bremsentest und Reparaturarbeiten Typ 126
- ra35001070670x 0670 - Verbindungsflansch der Hinterachswelle aus-, einbauen (HA-Mittelstück eingebaut) Typ 126
- ra3500107ta02z Technische Änderungen: Hinterachse Antrieb Typ 107, 126 ab 09/85
