20-5630 Visco-Lüfterkupplung aus-, einbauen
Vorausgegangene Arbeit: Kühler ausgebaut (20-3865). |

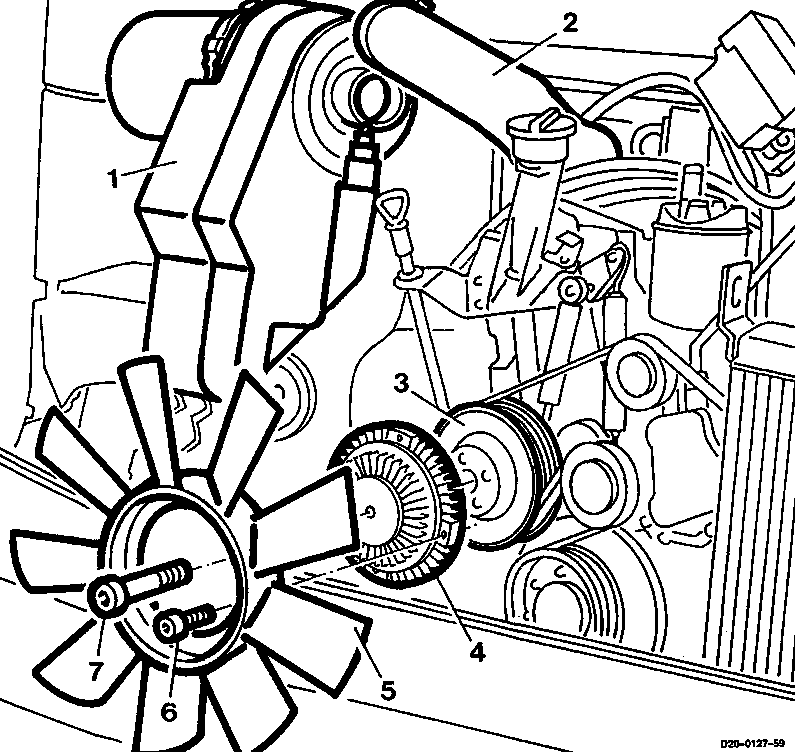

1 | Luftfiltergehaüse |
2 | Luftansaugschlauch |
3 | Riemenscheibe |
4 | Visco-Lüfterkupplung |
5 | Lüfterrad |
6 | Innensechskantschrauben 10 Nm |
7 | Innensechskantschraube 45 Nm |
Sonderwerkzeug
Aus-, Einbauen
-------------------------------
1 Luftansaugschlauch (2) am Luftfiltergehäuse (1) abbauen.
2 Riemenscheibe mit dem Gegenhalter (8) blockieren.

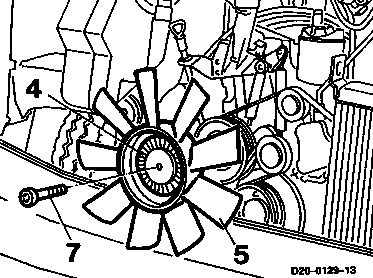

3 Innensechskantschraube (7) lösen.
8 603 589 00 40 00
Einbauhinweis
Anziehdrehmoment 45 Nm.
4 Innensechskantschraube (7) herausschrauben.
5 Visco-Lüfterkupplung (4) mit Lüfterrad (5) abnehmen.
Hinweis
Visco-Lüfterkupplung nicht flachlegen.
6 Innensechskantschrauben (6) herausschrauben und Lüfterrad (5) von der Visco- Lüfterkupplung (4) abnehmen.
Einbauhinweis
Anziehdrehmoment 10 Nm.
7 In umgekehrter Reihenfolge einbauen.
