20-0006 Kühlmittel-Kreislaufschemen und Thermostat
Kühlmittel-Kreislaufschema T1
A | Kurzschlußkreislauf bis 82 °C |
B | Kühlerkreislauf über 94 °C |
C | Heizungskreislauf |
1 | Überlaufleitung |
2 | Verschlußdeckel |
3 | Kühler |
4 | Zylinderkopf |
5 | Zylinder-Kurbelgehäuse |
6 | Wärmetauscher |
7 | Kühlmittelpumpe |
8 | Thermostat |
Kühlmittel-Kreislaufschema T2
A | Kurzschlußkreislauf bis 82 °C |
B | Kühlerkreislauf über 94 °C |
C | Heizungskreislauf |
D | Überlaufkreislauf |
1 | Überlaufleitung |
2 | Verschlußdeckel |
3 | Ausgleichbehälter |
4 | Kühler |
5 | Zylinderkopf |
6 | Zylinder-Kurbelgehäuse |
7 | Wärmetauscher |
8 | Kühlmittelpumpe |
9 | Thermostat |
Thermostat
Öffnungsbeginn bei °C | 802 |
Hub in mm | 8 |
Vollöffnung bei °C | 94 |

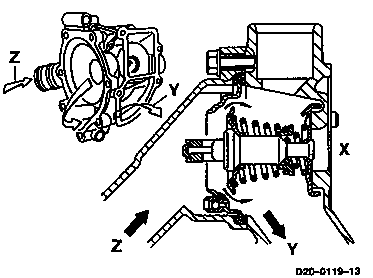

Funktion Thermostat
-------------------------------
Kühlmitteltemperatur bis ca. 82 °C:
Das Hauptventil ist geschlossen und der Kurzschlußteller ist vollständig geöffnet.
Der Zufluß vom Kühler ist somit unterbrochen. Das Kühlmittel strömt durch den Kurzschlußkanal (X) über die Kühlmittelpumpe in das Zylinder-Kurbelgehäuse (Y).
Kühlmitteltemperatur ca. 82 °C bis 94 °C:
Das Hauptventil und der Kurzschlußteller sind geöffnet.
Das Kühlmittel strömt vom Kühler (Z) und vom Zylinderkopf durch den Kurzschlußkanal (X) über die Kühlmittelpumpe in das Zylinder-Kurbelgehäuse (Y).
Kühlmitteltemperatur über 94 °C:
Das Hauptventil ist vollständig geöffnet und der Kurzschlußteller ist geschlossen.
Das gesamte Kühlmittel strömt vom Kühler (Z) über die Kühlmittelpumpe in das Zylinder-Kurbelgehäuse (Y).
Hinweis
Das Kühlsystem wird beim Befüllen über das Kugelventil (Pfeil) im Thermostat selbsttätig entlüftet.
