Heizkreislauf Funktion

P83.40-2043-06

A31 Fördereinheit Heizsystem Klimatisierungsautomatik (beinhaltet die Heizwasserumwälzpumpe und die Duoventile links und rechts)

A31/1 Fördereinheit Heizsystem Fondklimaanlage (beinhaltet die Heizwasserumwälzpumpe und die Duoventile links und rechts)

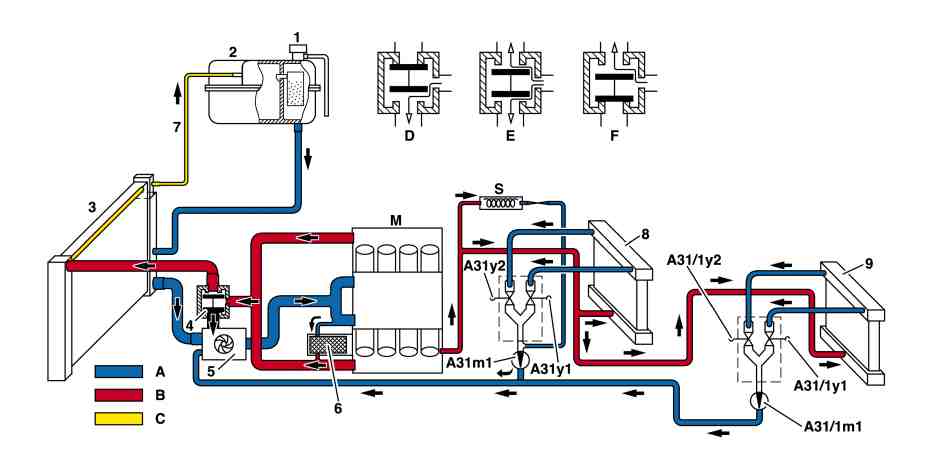

P20.00-2012-79

1 Verschlußdeckel

2 Ausgleichsbehälter

3 Kühler

4 Kühlmittelthermostat

5 Kühlmittelpumpe

6 Ölfilter mit Wärmetauscher

7 Entlüftungsleitung

8 Heizungswärmetauscher

Bei Fahrzeugen mit

Fondklimaanlage (Code 582)

9 Heizungswärmetauscher

A31/1m1 Heizwasserumwälzpumpe

A31/1y1 Duoventil links

A31/1y2 Duoventil rechts

A Kühlmittelrücklauf

B Kühlmittelvorlauf

C Entlüftungsleitung

D Kurzschlußbetrieb

E Mischbetrieb

F Kühlbetrieb

M Motor

S Behälter Scheibenwaschwasser

A31m1 Heizwasserumwälzpumpe

A31y1 Duoventil links

A31y2 Duoventil rechts

Funktion

Die Kühlmittelpumpe (5) pumpt kaltes Kühlmittel durch den Motor. Dort nimmt das Kühlmittel die Motorwärme auf und wird aufgeheizt. Anschließend wird das aufgeheizte Kühlmittel durch den Heizungswärmetauscher (8) geleitet, wo die Wärme an die Innnenraumluft abgegeben wird. Die durch den Heizungswärmetauscher (8) strömende Kühlmittelmenge wird von den Duoventilen (A31y1 und A31y2) im Kühlmittelrücklauf (A) gesteuert. Die Kühlmittelmenge kann für die linke und rechte Seite getrennt geregelt werden.

Über den Kühlmittelrücklauf (A) gelangt das Kühlmittel wieder zur Kühlmittelpumpe (5). Der weitaus größere Teil des Kühlmittels fließt nicht durch die Heizung, sondern vom Motor zum Kühlmittelthermostat (4). Je nach Wassertemperatur leitet er das Wasser durch den Kühler (3) oder direkt an die Kühlmittelpumpe (5) weiter.

Bei Fahrzeugen mit Fondklimaanlage (Code 582)

Bei Fahrzeugen mit Fondklimaanlage (Code 582) wird dem Heizungswärmetauscher (9) im Fond zusätzlich aufgeheiztes Kühlmittel zugeführt. Die durch den Heizungswärmetauscher (9) im Fond strömende Kühlmittelmenge wird von den Duoventilen (A31/1y1 und A31/1y2) im Kühlmittelrücklauf (A) gesteuert. Die Kühlmittelmenge kann ebenfalls für die linke und rechte Seite getrennt geregelt werden.
