Übersicht Systembauteile Elektrische Servolenkung (ES) · gf4635p9997fr · Mercedes-Benz WIS

GF46.35-P-9997FR

Übersicht Systembauteile Elektrische Servolenkung (ES)

03.07.2018

Typ

257, 290

P46.35-2135-79

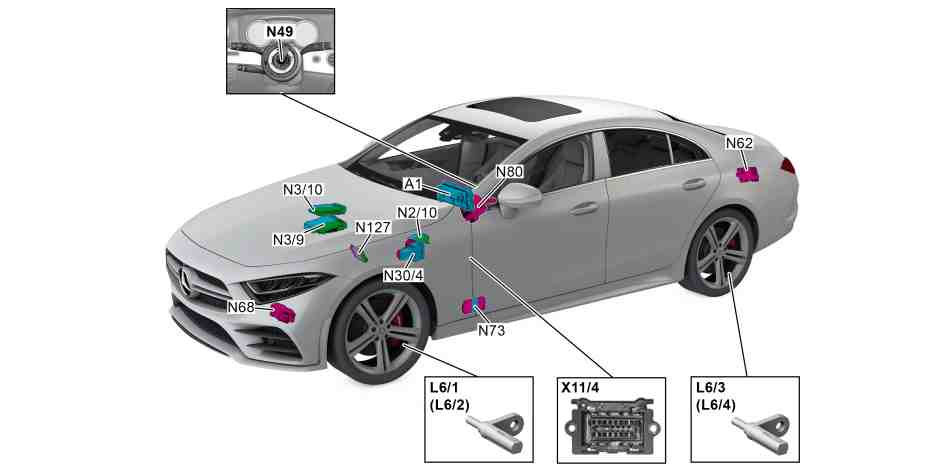

Übersicht Systembauteile, dargestellt bei Typ 257

A1	Kombiinstrument	N3/9	Steuergerät CDI (bei Dieselmotor)	N73	Steuergerät elektronisches Zündschloss
L6/1	Drehzahlsensor Vorderachse links	N3/10	Steuergerät ME (bei Benzinmotor)	N80	Steuergerät Mantelrohrmodul
L6/2	Drehzahlsensor Vorderachse rechts	N30/4	Steuergerät Elektronisches Stabilitäts-Programm	N127	Steuergerät Antriebsstrang
L6/3	Drehzahlsensor Hinterachse links	N49	Lenkradwinkelsensor	X11/4	Diagnosekupplung
L6/4	Drehzahlsensor Hinterachse rechts	N62	Steuergerät Parksystem (mit Code 235 (Park-Pilot mit PARKTRONIC) oder (mit Code P44 (Park-Paket)))
N2/10	Steuergerät Supplemental Restraint System	N68	Steuergerät elektrische Servolenkung

Dargestellt Lenkgetriebe

1	Lenkgetriebe Zahnstangenlenkung
A91b1	Drehmomentsensor elektrische Servolenkung
A91m1	Stellmotor elektrische Servolenkung
N68	Steuergerät elektrische Servolenkung

P46.20-2463-06

Kombiinstrument Bauteilbeschreibung	A1	GF54.30-P-6000FR
Steuergerät Supplemental Restraint System Bauteilbeschreibung	N2/10	GF91.60-P-4080FR
Steuergerät CDI Bauteilbeschreibung	Typ 257 mit Motor 654.9 N3/9	GF07.16-P-6000ORD
	Typ 257 mit Motor 656.9 N3/9	GF07.16-P-6000OIA
Steuergerät ME Bauteilbeschreibung	Typ 257 mit Motor 256.9 N3/10	GF07.61-P-6000MRT
	Typ 257 mit Motor 264.9 N3/10	GF07.61-P-6000MRG
Steuergerät Elektronisches Stabilitäts-Programm Bauteilbeschreibung	N30/4	GF42.45-P-5119FR
Steuergerät Parksystem Bauteilbeschreibung	Typ 257 mit Code 235 (Park-Pilot mit PARKTRONIC) Typ 257 mit Code P44 (Park-Paket) N62	GF54.65-P-5004FR
Steuergerät Elektrische Servolenkung (ES) Bauteilbeschreibung	N68	GF46.35-P-7010FR
Steuergerät elektronisches Zündschloss Bauteilbeschreibung	N73	GF80.57-P-6001FR
Steuergerät Mantelrohrmodul Bauteilbeschreibung	N80	GF54.21-P-6051FR
Steuergerät Antriebsstrang Bauteilbeschreibung	Typ 257 mit Motor 256.9 N127	GF54.21-P-2141LF
	Typ 257 mit Motor 264.9 N127	GF54.21-P-2141MRP
	Typ 257 mit Motor 654.9 N127	GF54.21-P-2141ORD
	Typ 257 mit Motor 656.9 N127	GF54.21-P-2141OIA
Inhaltsverzeichnis Funktionsbeschreibung Elektrische Servolenkung (ES)		GF46.35-P-0999FR
