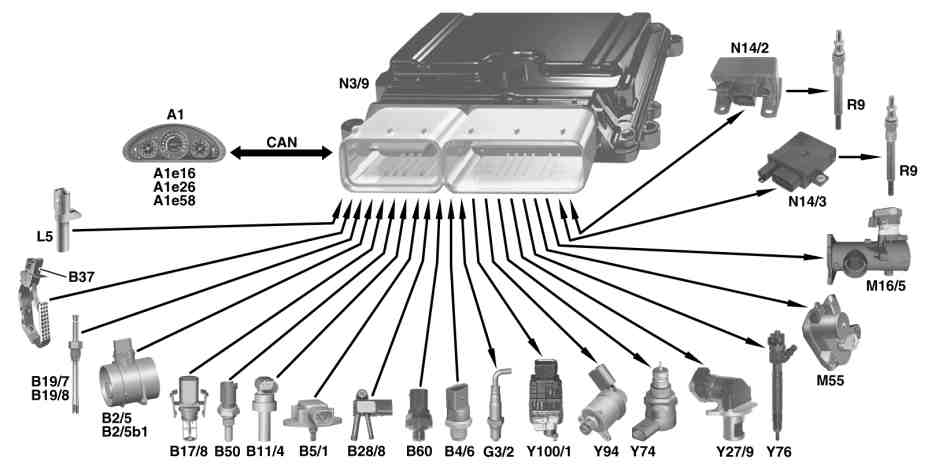

Abgasreinigungsanlage CDI Funktion

P14.00-2097-09

A1 Kombiinstrument

A1e16 Vorglühkontrollleuchte

A1e26 Kontrollleuchte CHECK ENGINE
(bei )

A1e58 Kontrollleuchte Motordiagnose
(außer )

B2/5 Heißfilm-Luftmassenmesser

B2/5b1 Temperaturfühler Ansaugluft

B4/6 Raildrucksensor

B5/1 Geber Ladedruck

B11/4 Temperaturfühler Kühlmittel

B17/8 Temperaturfühler Ladeluft

B19/7 Temperaturfühler vor KAT
(bei DPF)

N3/9 Steuergerät CDI

N14/2 Glühendstufe (außer )

N14/3 Glühzeitendstufe
(bei Typ 211 )

R9 Glühkerzen

Y27/9 Abgasrückführsteller links

Y74 Druckregelventil

Y76 Kraftstoffinjektoren

Y94 Mengenregelventil

Y100/1 Ladedrucksteller rechts

CAN Datenbus
(Controller Area Network)

B19/8 Temperaturfühler nach KAT
(bei DPF)

B28/8 Differenzdruckgeber (DPF)
(bei DPF)

B37 Geber Fahrpedal

B50 Temperaturfühler Kraftstoff

B60 Geber Abgasgegendruck
(bei DPF)

G3/2 O2-Sonde vor KAT
(bei DPF, EU4, Typ 211 )

L5 Positionsgeber Kurbelwelle

M16/5 Drosselklappenansteller (bei DPF)

M55 Motor Einlasskanalabschaltung
(außer Motor 648 bis 12/03)

Die Abgasreinigungsanlage ist in folgende Teilsysteme gegliedert, die vom Steuergerät CDI gesteuert und koordiniert werden:

 Dreiwegekatalysator

 Dieselpartikelfilter (bei DPF)

 Abgasrückführung

 Voreinspritzung

 Volllasteinspritzmengenbegrenzung

 Einlasskanalabschaltung (außer Motor 648 bis 12/03)

 Mengenmittelwertadaption (bei DPF, EU4, Typ 211 )

 Glühen (außer )

 Schnellstartfunktion (bei Typ 211 )

Aufgabe der Abgasreinigungsanlage ist die Reduzierung der Abgasemissionen:

 Stickoxide (NOx)

 Kohlenwasserstoff (HC)

 Kohlenmonoxid (CO)

 Rußpartikel
