Anbauteile außen und Verkleidungen im Innenraum zum Erneuern der Seitenwand aus-, einbauen

AR60.00-D-0020TS

Anbauteile außen und Verkleidungen im Innenraum zum Erneuern der Seitenwand aus-, einbauen

14.04.2020

Typ

907.6/7, 910.6

außer Code T16 (Schiebetür rechts)

Rechte Fahrzeugseite

Typ

907.6/7, 910.6

außer Code T19 (Schiebetür links)

Linke Fahrzeugseite

Änderungshinweise

19.12.2019

Methode erweitert

Arbeitsschritt 28

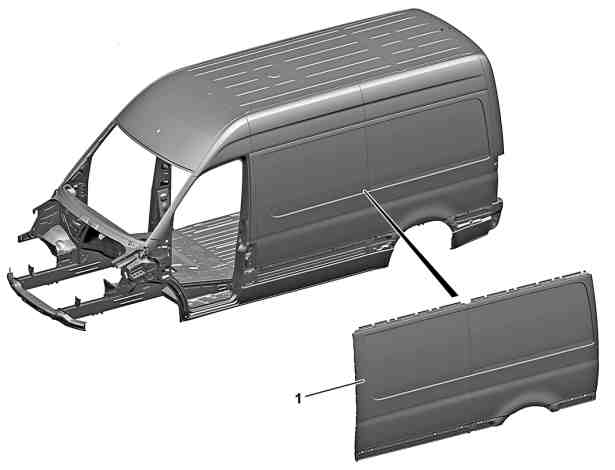

Dargestellt an Typ 907.6 mit Code D03 (Dach und Rückwandtüren, hohe Ausführung) außer Code W16 (Fenster vorn links, fest in Seitenwand/Schiebetür) und außer Code W18 (Schiebefenster vorn li. in Seitenwand/Schiebetür) und außer Code IR6 (Radstand 4325 mm, Überhang 1615 mm) und außer Code IR7 (Radstand 4325 mm, Überhang 2015 mm), linke Fahrzeugseite

1

Seitenwand

Dargestellt an Typ 907.6 außer Code W16 (Fenster vorn links, fest in Seitenwand/Schiebetür) und außer Code W18 (Schiebefenster vorn li. in Seitenwand/Schiebetür) und außer Code IR6 (Radstand 4325 mm, Überhang 1615 mm) und außer Code IR7 (Radstand 4325 mm, Überhang 2015 mm), linke Fahrzeugseite

1

Seitenwand

2

Tankklappe

3

Schutzleisten

4

Leuchteinheit hinten

Dargestellt an Typ 907.7 mit Code W16 (Fenster vorn links, fest in Seitenwand/Schiebetür), mit Code W34 (Schiebefenster hinten links), mit Code V43 (Holzfußboden), mit Code V21 (Innenverkleidung Luxus), mit Fahrgastsitzbank (8) und mit Seitenfenster (17) in Seitenwand hinten

5

Geklebtes Seitenfenster

9

Laderaumboden

6

Seitenwandverkleidung vorn

10

Sicherheitsgurt

7

Seitenwandverkleidung hinten

11

D-Säulenverkleidung

8

Fahrgastsitzbank

17

Geklebtes Seitenfenster

Dargestellt an Typ 907 mit Code P48 (Schmutzfänger hinten), linke Fahrzeugseite

12

Schmutzfänger

13

Schrauben

14

Muttern

Dargestellt an Typ 907, linke Fahrzeugseite

15

Abdichtrahmen

Dargestellt an Typ 907.6 außer Code W16 (Fenster vorn links, fest in Seitenwand/Schiebetür) und außer Code W18 (Schiebefenster vorn li. in Seitenwand/Schiebetür) und außer Code IR6 (Radstand 4325 mm, Überhang 1615 mm) und außer Code IR7 (Radstand 4325 mm, Überhang 2015 mm)

16

Elektrischer Leitungssatz

 Gefahr

Lebensgefahr beim Arbeiten an Bauteilen und Systemen mit U >= 30 V Wechselspannung (AC) bzw. U >= 60 V Gleichspannung (DC)

Beschädigte bzw. defekte spannungsführende Bauteile und Leitungen sowie nicht isolierte elektrische Verbindungen und Leitungen nicht berühren.Typ 910.6 mit Motor 780.703

AS00.00-Z-0035-01A

 Gefahr

Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne

Fahrzeug zwischen den Hebebühnensäulen ausrichten und die vier Aufnahmeteller an den vom Fahrzeughersteller vorgeschriebenen Hebebühnenaufnahmepunkten platzieren.

AS00.00-Z-0010-01A

Hinweis

Hinweise Batterie

Typ 910.6 mit Motor 780.703

AH54.10-P-0001-01A

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Tankklappe (2) ausbauen.

Bei Beschädigung an der linken Fahrzeugseite.

AR88.60-D-6023TS

2

Den Einfüllstutzen ausbauen.

Bei Beschädigung an der linken Fahrzeugseite.

Typ 907.6 mit Motor 654.9, Typ 907.6/7 mit Motor 642, 651, Typ 910.6 mit Motor 651

AR47.10-D-7541TS

Typ 907.6/7 mit Motor 274

AR47.10-D-7541TSC

3

Jeweilige Schutzleisten (3) ausbauen.

AR88.80-D-1040TS

4

Jeweilige Leuchteinheit hinten (4) ausbauen.

AR82.10-D-4731TS

5

Jeweiliges Hinterrad abbauen.

AR40.10-D-1100TS

6

Jeweiligen Schmutzfänger (12) ausbauen.

Typ 907.6/7, 910.6 mit Code P48 (Schmutzfänger hinten)

 Hierzu Schrauben (13) herausdrehen und Muttern (14) abbauen.

7

Jeweiliges geklebtes Seitenfenster (5) vorn ausbauen.

Typ 907.6, 910.6 mit einem Fenster in Seitenwand vorn, Typ 907.7

AR67.30-D-2400TS

8

Jeweiliges geklebtes Seitenfenster (5) Mitte ausbauen.

Typ 907.6/7 mit Code IR6 (Radstand 4325 mm, Überhang 1615 mm) oder mit Code IR7 (Radstand 4325 mm, Überhang 2015 mm) mit einem Fenster in Seitenwand Mitte

AR67.30-D-2400TS

9

Jeweiliges geklebtes Seitenfenster (17) hinten ausbauen.

Typ 907.6/7 außer Code IR6 (Radstand 4325 mm, Überhang 1615 mm) und außer Code IR7 (Radstand 4325 mm, Überhang 2015 mm) mit einem Fenster in Seitenwand hinten

AR67.30-D-2400TS

10

Reserverad in Laderaum ausbauen.

Typ 910.6 mit Code R87 (Reserverad/Reservefelge) mit Code RG8 (Bereifung 225/75 R16 C)
Bei Beschädigung an der linken Fahrzeugseite.

 Siehe Bedienungsanleitung des Fahrzeugs.

11

Jeweilige Verkleidung Radeinbau ausbauen.

Typ 907.6, 910.6 mit Code V52 (Radkasten beladbar)

AR68.30-D-0016TS

12

Jeweilige Fahrgastsitzbank (8) ausbauen.

Typ 907.6/7 mit Fahrgastsitzbank

AR91.21-D-4425TS

13

Jeweilige Laderaumverkleidung seitlich ausbauen.

Typ 907.6, 910.6 mit Code V25 (Verkleidung Laderaum bis Brüstungsgurt einfach) oder mit Code VA1 (Verkleidung Laderaum bis Brüstungsgurt standard) oder mit Code VA2 (Innenverkleidung Laderaum bis Dachhöhe (Holz)) oder mit Code VA3 (Innenverkleidung Laderaum bis Dachhöhe, abwaschbar)

AR68.30-D-1185TS

14

Jeweilige Seitenwandverkleidung vorn (6) ausbauen.

Typ 907.6 mit Code V21 (Innenverkleidung Luxus), Typ 907.7

AR68.30-D-1209TSR

15

Jeweilige Seitenwandverkleidung Mitte ausbauen.

Typ 907.6 mit Code IR6 (Radstand 4325 mm, Überhang 1615 mm) mit Code V21 (Innenverkleidung Luxus), Typ 907.6 mit Code IR7 (Radstand 4325 mm, Überhang 2015 mm) mit Code V21 (Innenverkleidung Luxus), Typ 907.7 mit Code IR6 (Radstand 4325 mm, Überhang 1615 mm), Typ 907.7 mit Code IR7 (Radstand 4325 mm, Überhang 2015 mm)

AR68.30-D-1211TSR

16

Jeweilige Seitenwandverkleidung hinten (7) ausbauen.

Typ 907.6 mit Code V21 (Innenverkleidung Luxus), Typ 907.7

AR68.30-D-1208TSR

17

Jeweiligen Leitungskanal des elektrischen Leitungssatzes (16) abbauen.

Typ 907.6/7, 910.6 mit Code V94 (Leitungskanal an Seitenwand)

18

Jeweiligen elektrischen Leitungssatz (16) im Reparaturbereich abbauen und außerhalb des Arbeitsbereichs positionieren.

19

Dachverkleidung vorn ausbauen.

AR68.30-D-7607TS

20

Dachverkleidung Mitte ausbauen.

Typ 907.6/7 mit Code V36 (Dachverkleidung)

AR68.30-D-7609TSR

21

Dachverkleidung Mitte hinten ausbauen.

Typ 907.6/7 mit Code V36 (Dachverkleidung)

AR68.30-D-7612TSR

22

Dachverkleidung hinten ausbauen.

Typ 907.6/7 mit Code V36 (Dachverkleidung)

AR68.30-D-7608TSR

23

Jeweilige Zurrschiene an Seitenwand (1) ausbauen.

Typ 907.6, 910.6 mit Code V42 (Zurrschienen Seitenwand an Brüstungsgurt) bzw. mit Code VC4 (Zurrschienen Seitenwand an Dachrahmen)

AR68.50-D-8250TS

24

Laderaumboden (9) ausbauen.

Typ 907.6, 910.6 mit Code VK8 (Bodenbelag Kunststoff) außer Code V43 (Holzfußboden)

AR68.80-D-5800TSF

Typ 907.6, 910.6 mit Code V43 (Holzfußboden) außer Code VK8 (Bodenbelag Kunststoff)

AR68.80-D-5800TSR

25

Jeweiligen Abdichtrahmen (15) im Reparaturbereich abbauen und außerhalb des Arbeitsbereichs positionieren.

26

Jeweiligen Sicherheitsgurt (10) ausbauen.

AR91.40-D-1015TS

27

Jeweilige Unterbodenverkleidung ausbauen.

Typ 907.6/7 mit Code XM1 (Geräuschmaßnahmen) Typ 910.6 mit Motor 651 mit Code XM1 (Geräuschmaßnahmen) Typ 910.6 mit Motor 780.703

AR61.30-D-1001TS

28

Jeweilige Unterbodenverkleidung am Träger Hochvoltbatterie ausbauen.

* nur für Europa

Typ 910.6 mit Motor 780.703

AR61.30-D-1002TE

29

Einbau in umgekehrter Reihenfolge.
