Verkleidung Radeinbau aus-, einbauen
Typ ar · Thema 68.30 · Version 0100 · 2018-04-27
Gültig für: Typ 907.6, 910.6
Einordnung
Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 907 (Baumuster 6**) · Baureihe 910 (Baumuster 6**)
EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.34 Kofferraumverkleidung — Baureihe 907 (Baumuster 6**) · Baureihe 910 (Baumuster 6**)
EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.35 Laderaumverkleidung — Baureihe 907 (Baumuster 6**) · Baureihe 910 (Baumuster 6**)
AR68.30-D-0016TS
| Verkleidung Radeinbau aus-, einbauen
| 27.04.2018
|

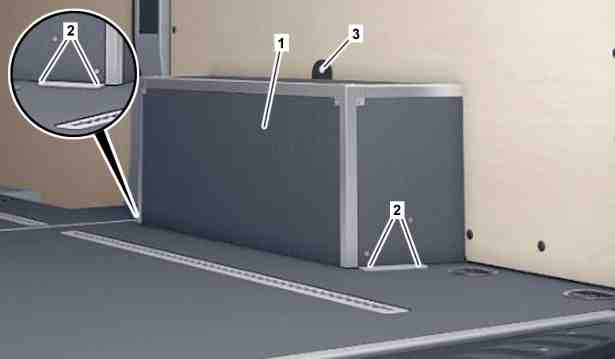

Dargestellt an der rechten Fahrzeugseite
|
1
| Verkleidung Radeinbau
|
2
| Schrauben
|
3
| Blindniet
|
Hinweis
| Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum
|
| AH68.00-N-0001-01S
|
| Aus-, Einbauen
|
|
|
1
| Schrauben (2) herausschrauben.
|
|
|
2
| Blindniet (3) ausbohren.
| Einbau: Neuen Blindniet (3) vernieten.
|
|
3
| Verkleidung Radeinbau (1) nach hinten herausnehmen.
|
|
|
4
| Einbau in umgekehrter Reihenfolge.
|
|
|
Referenzierte Dokumente
- ah6800n000101s Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum
