Notlaufring montieren

AR40.10-P-1030-03A

Notlaufring montieren



Distanzstück zum Aus-, Einbau des Notlaufrings

WF58.50-P-4010-03A

Typ

461

mit Code 979 (Sonderschutz-Paket MB Guard)

mit Rodgard Notlaufsystem

Typ

461

mit Code RY3 (Notlaufsystem)

Typ

463

bis Modell-J. 2019

mit Code 979 (Sonderschutz-Paket MB Guard)

1

Felgenhorn reinigen.

2

Die Anlageflächen der Außenschalen (6) zum Läufer (7) mit Spezialschmierfett Rodgard bestreichen.

3

Distanzstücke (4) zwischen Reifen und Scheibenrad einsetzen.

4

Läufer (7) einbauen.

 Einbaulage beachten.

5

Den Läufer (7) zum Ventil ausrichten.

 Das Ventil muss frei bleiben.
Ansonsten wird das Ventil beschädigt.

6

Außenschalen (6) einbauen.

 Die Außenschalen (6) ineinander schieben und in die Führung des Läufers (7) einsetzen. Die Stöße der Außenschalen (6) um 90° zum Stoß des Läufers (7) versetzt ausrichten.

7

Distanzstücke (4) zwischen Reifen und Scheibenrad entfernen.

8

Reifenflanke vom Scheibenrad abdrücken.

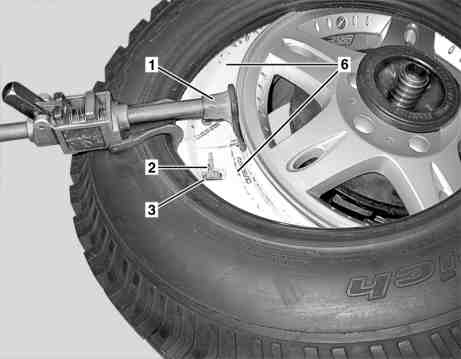

 Reifenflanke mit dem Spreizer (1) nur soweit abdrücken, bis die Verbindungsstelle der Außenschalen (6) zugänglich ist.

9

Schraube (5) hineindrehen.

10

Reifenflanke an der gegenüberliegenden Verbindungsstelle der Außenschalen (6) vom Scheibenrad abdrücken.

 Reifenflanke mit dem Spreizer (1) nur soweit abdrücken, bis die Verbindungsstelle der Außenschalen (6) zugänglich ist.

11

Zweite Schraube (5) hineindrehen.

12

Klemmmutter (3) mit geeignetem Werkzeug anziehen.

 Klemmmutter (3) nur so weit anziehen, bis ein Spalt von ca. 6 mm an der Verbindungsstelle der Außenschalen (6) verbleibt.

13

Reifenflanke an der gegenüberliegenden Verbindungsstelle der Außenschalen (6) abdrücken.

 Reifenflanke mit dem Spreizer (1) nur soweit abdrücken, bis die Verbindungsstelle der Außenschalen (6) zugänglich ist.

14

Klemmmutter (3) mit geeignetem Werkzeug anziehen.

 Klemmmutter (3) anziehen, bis ein Spalt von ca. 6 mm an der Verbindungsstelle der Außenschalen (6) bleibt.

15

Klemmmuttern (3) abwechselnd an beiden Verbindungsstellen der Außenschalen (6) festziehen.

 Der Spreizer (1) muss hierzu mehrmals umgebaut werden. Die Klemmmuttern (3) abwechselnd anziehen, bis die Verbindung fest ist und das Gewinde für die Verdrehsicherung (2) zugänglich ist.

16

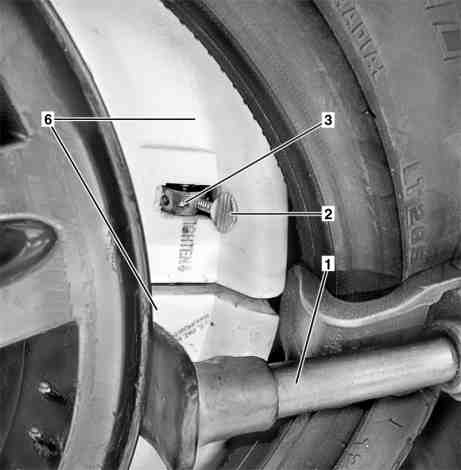

Verdrehsicherung (2) an beiden Verbindungsstellen der Außenschalen (6) mit einer Zange festziehen und zur Außenseite drücken, bis sie anliegt. Dazu Reifenflanke mit dem Spreizer (1) abwechselnd auf beiden Seiten abdrücken.

17

Spreizer (1) abbauen.
