Kühlmittel an Kühlmittelpumpe ablassen, einfüllen

AR20.00-P-1146MND

Kühlmittel an Kühlmittelpumpe ablassen, einfüllen

12.11.2018

Motor

276.8 im Typ 213, 238

10

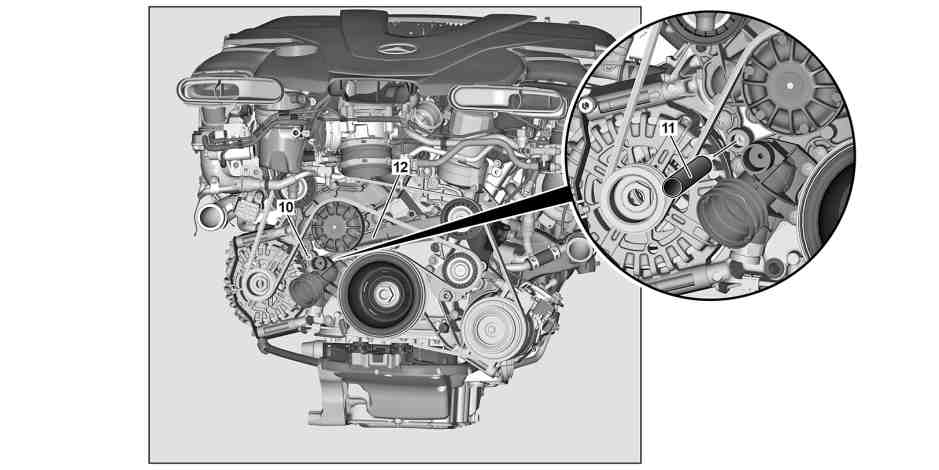

Ablassschraube

11

Ablassschlauch

12

Kühlmittelpumpe

 Warnung

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.
Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A

Hinweis

Hinweise zu Schraubverbindungen, die nach dem drehwinkelgesteuerten Anziehverfahren hergestellt wurden

AH00.00-P-0020-01A

Hinweis

Hinweise Kühlmittel

AH20.00-N-2080-01A

Hinweise Kühlmittelstand

AH20.00-P-1142-01CW

Ablassen

1

Den Verschlussdeckel am Kühlmittel-Ausgleichsbehälter langsam aufdrehen, Überdruck abbauen und Verschlussdeckel abnehmen

2

Untere vordere und mittlere Motorraumverkleidung ausbauen

AR61.20-P-1105LWE

3

Ablassschraube (10) an Kühlmittelpumpe (12) lösen

4

Ablassschlauch (11) auf Ablassschraube (10) aufschieben

5

Ablassschraube (10) an Kühlmittelpumpe (12) öffnen und auslaufendes Kühlmittel in geeignetem Behälter auffangen

 Vorschriften zur Entsorgung von Kühlmittel beachten.
Sauberes Kühlmittel wiederverwenden.

Einfüllen

6

Ablassschlauch (11) von Ablassschraube (10) abziehen

7

Ablassschraube (10) an Kühlmittelpumpe (12) festziehen

 Ablassschraube an Kühlmittelpumpe

*BA20.10-P-1008-01AA

8

Das Kühlmittel einfüllen und Motorkühlsystem entlüften



Korrosions-/Frostschutzmittel (Spezifikation 325.0)

BB00.40-P-0325-00A



Kühlmittel-Vorschriften

BB00.40-P-0310-01A

AR20.00-P-1142-04A

 Sauberes Kühlmittel wiederverwenden.

 Kühlanlage

*BF20.00-P-1001-02BA

 NTKL Adaption

*285589012100

 Elektrische Vakuumpumpe

*285589022100

 Prüfverschluß

*210589009100

 Kühler-Vakuum-Befüllgerät

*285589002100

9

Motorkühlsystem auf Dichtheit prüfen

AR20.00-P-1011MND

 Warnung

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A

10

Motorprobelauf durchführen und Motorkühlsystem auf Funktion prüfen

 Kühlmittelpumpe, Kühlmittelthermostat

Nummer

Benennung

Motor 276

BA20.10-P-1008-01AA

Ablassschraube an Kühlmittelpumpe

1. Stufe

Nm

6

2. Stufe

°

90

 Kühlanlage

Nummer

Benennung

Motor 276 im Typ 213

Motor 276 im Typ 238

BF20.00-P-1001-02BA

Kühlanlage

Werkstatt-wechselmenge

Hauptkreislauf

l

12,0

12,0

Niedertemperatur-kreislauf

l

3,5

2,8

Frostschutzmittel/Wasser

bis -37 °C

%

50/50

50/50

ab -38 °C

%

55/45

55/45

Betriebsstoffvorschriften Blatt

BB00.40-P-0310-01A

BB00.40-P-0310-01A

Betriebsstoffvorschriften Blatt

BB00.40-P-0325-06A

BB00.40-P-0325-06A

Betriebsstoffvorschriften Blatt

BB00.40-P-0326-06A

BB00.40-P-0326-06A
