Kühlmittel ablassen, einfüllen

AR20.00-P-1142MTA

Kühlmittel ablassen, einfüllen

09.06.2016

Motor

133 im Typ 117, 156, 176

Änderungshinweise

26.09.2014

Mischungsverhältnis Kühlmittel

BF20.00-P-1001-04A

1

Verschlussdeckel

2

Kühlmittel-Ausgleichsbehälter

3

Ablassstutzen

4

Ablassschraube

5

Kühler

6

Ablassschlauch

 Gefahr!

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.
Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A



Hinweise Kühlmittel

AH20.00-N-2080-01A



Ausbauen

1

Untere Motorraumverkleidung ausbauen

AR61.20-P-1105NKB

2

Stoßfänger ausbauen

Motor 133 im Typ 156

AR88.20-P-2000NKX

Motor 133 im Typ 117, 176

AR88.20-P-2000NKB

Ablassen

3

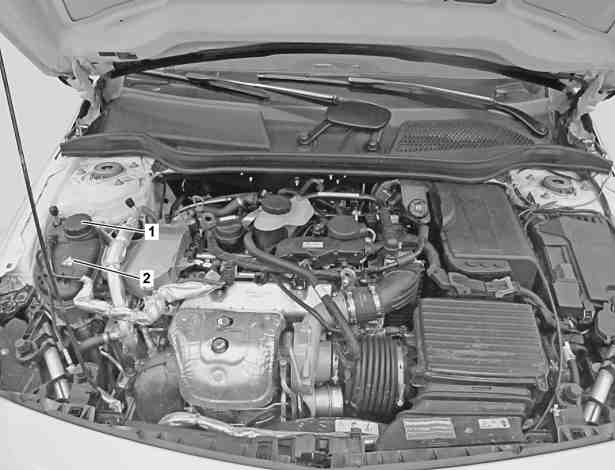

Verschlussdeckel (1) am Kühlmittel-Ausgleichsbehälter (2) abschrauben

4

Ablassschlauch (6) auf Ablassstutzen (3) rechts am Kühler (5) aufschieben

5

Ablassschraube (4) am Kühler (5) öffnen und Kühlmittel ablassen

 Vorschriften zur Entsorgung von Kühlmittel beachten.

Einfüllen

6

Ablassschraube (4) am Kühler (5) festziehen und Ablassschlauch (6) von Ablassstutzen (3) abziehen

7

Kühlanlage befüllen und Kühlanlage entlüften

AR20.00-P-1142-04A



Hinweise Kühlmittelstand

AH20.00-P-1142-01CW

 Mischungsverhältnis Kühlmittel

*BF20.00-P-1001-04A

 Prüfverschluß

*210589009100

 Kühler-Vakuum-Befüllgerät

*285589002100



Prüfen

8

Kühlanlage auf Dichtheit prüfen

AR20.00-P-1010MTA

 Gefahr!

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A

9

Motorprobelauf durchführen und Kühlanlage auf Funktion und Dichtheit prüfen



Einbauen

10

Stoßfänger einbauen

Motor 133 im Typ 117, 176

AR88.20-P-2000NKB

Motor 133 im Typ 156

AR88.20-P-2000NKX

11

Untere Motorraumverkleidung einbauen

AR61.20-P-1105NKB

 Mischungsverhältnis Kühlmittel

Nummer

Benennung

Motor alle

BF20.00-P-1001-04A

Mischungsverhältnis Kühlmittel

Frostschutzmittel/Wasser

bis -37 °C

%

50/50

ab -38 °C

%

55/45

Blatt

BB00.40-P-0310-01A

Blatt

BB00.40-P-0325-00A

Blatt

BB00.40-P-0326-00A
