Kühlmittel ablassen, einfüllen

AR20.00-P-1142MFF

Kühlmittel ablassen, einfüllen

29.11.2019

Motor

654 im Typ 118, 177, 247

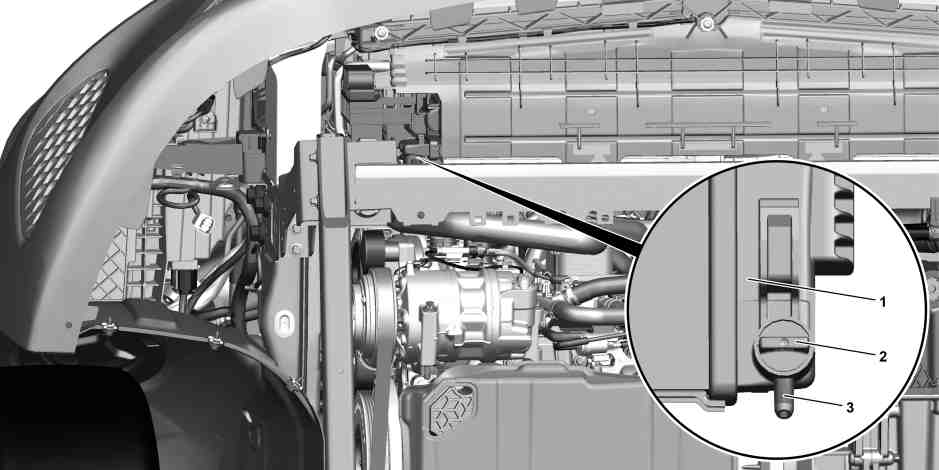

1

Kühler Motorkühlsystem

3

Stutzen

2

Ablassschraube

 Warnung

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.
Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A

Hinweis

Hinweise Kühlmittel

AH20.00-N-2080-01A

Hinweise Kühlmittelstand

AH20.00-P-1142-01CW

Ablassen

1

Den Verschlussdeckel vom Kühlmittel-Ausgleichsbehälter abbauen.

2

Untere Motorraumverkleidung ausbauen.

AR61.20-P-1105MFE

3

Geeigneten Schlauch auf den Stutzen (3) schieben.

4

Ablassschraube (2) so weit lösen, bis das Kühlmittel abfließt.

 Das Kühlmittel mit einem geeigneten Behälter auffangen.

5

Ablassschraube (2) vollständig herausdrehen.

6

O-Ring der Ablassschraube (2) auf Beschädigungen prüfen.

Wenn Beschädigungen erkennbar sind,



Ablassschraube (2) erneuern.

7

Ablassschraube (2) hineindrehen.

8

Schlauch vom Stutzen (3) abziehen.

9

Fahrzeug absenken.

AR00.60-P-1006A

Einfüllen

10

Das Kühlmittel einfüllen und Motorkühlsystem entlüften.

AR20.00-P-1142-04OLC

Prüfdruck zum Abpressen des Motorkühlsystems

*BE20.30-P-1005-01A

 Kühlanlage

*BF20.00-P-1001-06B

 Druckpumpe

*124589242100

 Prüfverschluß

*210589009100

 Kühler-Vakuum-Befüllgerät

*285589002100

 NTKL Adaption

*285589012100

 Elektrische Vakuumpumpe

*285589022100

11

Untere Motorraumverkleidung einbauen.

AR61.20-P-1105MFE

Kühler- bzw. Ausgleichbehälter-Verschlussdeckel

Nummer

Benennung

Motor 100, 102, 103, 104, 110, 111, 112, 113, 114, 115, 116, 117, 119, 120, 121, 123, 127, 129, 130, 133, 137, 139, 152, 155, 156, 157, 159, 166, 180, 256, 260, 264, 266, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 282, 285
2-Stufen-Verschluss-Deckel Motor 601, 602, 603, 604, 605, 606, 607, 608, 611, 612, 613, 615, 616, 617, 621, 626, 628, 629, 640, 642, 646, 648, 651, 654, 656, 668
2-Stufen-Verschluss-Deckel

BE20.30-P-1005-01A

Prüfdruck zum Abpressen des Motorkühlsystems

Überdruck

bar

1,4

 Kühlanlage

Nummer

Benennung

Motor 654 im Typ 118

Motor 654 im Typ 177

BF20.00-P-1001-06B

Kühlanlage

Werkstatt-wechselmenge

l

10

10

Frostschutzmittel/ Wasser

bis -37°C

%

50/50

50/50

ab -38°C

%

55/45

55/45

Betriebsstoffvorschriften Blatt

BB00.40-P-0310-01A

BB00.40-P-0310-01A

Betriebsstoffvorschriften Blatt

BB00.40-P-0325-06A

BB00.40-P-0325-06A

Betriebsstoffvorschriften Blatt

BB00.40-P-0326-06A

BB00.40-P-0326-06A

 Kühlanlage

Nummer

Benennung

Motor 654 im Typ 247

BF20.00-P-1001-06B

Kühlanlage

Werkstatt-wechselmenge

l

10

Frostschutzmittel/ Wasser

bis -37°C

%

50/50

ab -38°C

%

55/45

Betriebsstoffvorschriften Blatt

BB00.40-P-0310-01A

Betriebsstoffvorschriften Blatt

BB00.40-P-0325-06A

Betriebsstoffvorschriften Blatt

BB00.40-P-0326-06A
