Kühlmittelvorwärmgerät aus-, einbauen

AR20.00-P-0001G

Kühlmittelvorwärmgerät aus-, einbauen

15.2.12

 

Aus-, Einbauen

Gefahr!

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.

Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A

 Gefahr!

Explosionsgefahr durch austretendes Knallgas. Verletzungsgefahr durch Verätzen von Augen, Haut und Schleimhäuten durch Batterieelektrolyt (enthält verdünnte Schwefelsäure) oder Metallspritzer durch Kurzschluss. Verbrennungsgefahr durch Kurzschluss. Vergiftungsgefahr durch Verschlucken von Batterieelektrolyt (enthält verdünnte Schwefelsäure) oder Aufnahme von Blei über die Haut oder Körperöffnungen

Feuer, Funken, offenes Licht und Rauchen verboten.

Säureschutzhandschuhe, -kleidung und Schutzbrille mit Seitenschutz tragen.

Keine leitenden Gegenstände auf Batterie ablegen und Kurzschluss von Batterie Plus gegen Masse vermeiden.

Flüssigen Batterieelektrolyt (verdünnte Schwefelsäure) nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen.

AS54.10-Z-0001-01A

1

Service-Mode im Notrufsystem Tele-Aid aktivieren

 Nur bei Typ 463.322/323 mit Tele-Aid - Autotelefonnotrufsystem Code ET2.

AR82.95-P-0005-03GR



Hinweise zum Notrufsystem Tele-Aid

Typ 463.243/244/245/247/248/250/ 254/270/309/322/323/332/333 mit Tele-Aid - Autotelefonnotrufsystem Code ET2

AH82.95-P-0001-01GA

2

Masseleitung der Batterie abklemmen

Typ 463.322/323

AR54.10-P-0003G

Typ 461.302/331/332/342/345

AR54.10-P-0003GL



Hinweise Batterie

Alle Typen

AH54.10-P-0001-01A

 Gefahr!

Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne

Fahrzeug zwischen den Hebebühnen-säulen ausrichten und die vier Auf-nahmeteller an den vom Fahrzeug-hersteller vorgeschriebenen Hebe-bühnenaufnahmepunkten platzieren.

AS00.00-Z-0010-01A

3

Fahrzeug anheben, aufbocken

AR00.60-P-1000G

4

Unterfahrschutz ausbauen

5

Druck im Kühlsystem ablassen

 Dazu Kühlverschlussdeckel bis zur ersten Raste drehen und wieder schließen.

6

Kühlmittel ablassen



Kühlmittel erneuern

AP20.00-P-2080G



Hinweise Kühlmittel

Alle Motoren

AH20.00-N-2080-01A

7

Heizgerät ausbauen

Typ 461.302/332/342/345, 463.322/323 mit Zusatzheizung Code H12

AR83.70-P-5302GL

Typ 461.331

AR83.70-P-5302GLC

8

Ladeluft-Verteilerrohr ausbauen

AR09.41-P-1310GS

9.1

Stecker (1) an der Haltefeder (2) aushängen und Abdeckkappe (3) abziehen

 Nur bei Typ 461.302/332/342/345, 463.322/323

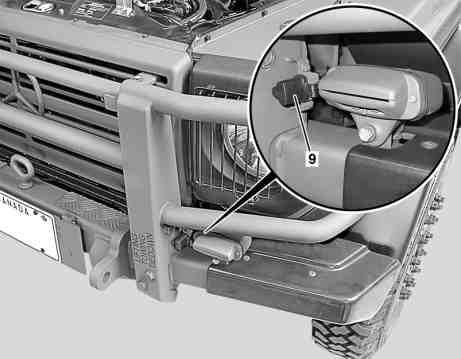

9.2

Stecker (9) am Rammschutzbügel abbauen

 Nur bei Typ 461.331

10

Elektrische Leitung Kühlmittelvorwärmgerät (4) lösen

 Dazu Kabelbinder (5) trennen und Schelle (6) von Halter (7) abbauen

 Einbau: Kabelbinder (5) erneuern.

11

Kühlmittelvorwärmgerät (8) ausbauen

 Einbau: O-Ring erneuern.



*BA20.00-P-1001-01B



*119589000300



Allgemeine Hinweise Kühlmittel-Vorwärmgerät

AH20.00-P-1001-01A

12

Einbau in umgekehrter Reihenfolge

13

Lenkanlage befüllen und entlüften

AR46.20-P-0500-10F



*BF46.20-P-1001-01B

14

Kühlsystem entlüften

Typ 461.302/331/332/342/345

AR20.00-P-1142-06GL

Typ 463.322/323

AR20.00-P-1142-06GI

15

Kühlsystem auf Dichtheit prüfen



Kühl- und Heizungsanlage - Zustandsprüfung Kühler, Leitungen und Schläuche

AP20.00-P-2050G

16

Service-Mode im Notrufsystem Tele-Aid deaktivieren

 Nur bei Typ 463.322/323 mit Tele-Aid - Autotelefonnotrufsystem Code ET2.

AR82.95-P-0005-03GR



Hinweise zum Notrufsystem Tele-Aid

Typ 463.243/244/245/247/248/250/ 254/270/309/322/323/332/333 mit Tele-Aid - Autotelefonnotrufsystem Code ET2

AH82.95-P-0001-01GA

17

Fehlerspeicher auslesen, löschen

 STAR DIAGNOSIS
Abgespeicherte Fehler, die bei Montage oder Prüfarbeiten durch abgezogene Leitungen oder einer Simulation herrühren können, müssen nach Abschluss der Arbeiten in den Fehlerspeichern bearbeitet und gelöscht werden.



STAR DIAGNOSIS anschließen, Fehlerspeicher auslesen

AD00.00-P-2000-04A

Diagnose-System STAR DIAGNOSIS Compact PKW 6511 1801 00

Nummer

Benennung

Motor 611, 612, 613

BA20.00-P-1001-01B

Kühlmittel-Vorwärmgerät in Motorblock

Nm

35

Nummer

Benennung

Typ
461, 463

BF46.20-P-1001-01B

Servolenkung

Füllmenge

Liter

1,0

MB-Lenkgetriebeöl

Blatt

BB00.40-P-0231-01A
