AP83.00-D-8351A | Heizung und Lüftung, Zusatzheizung – Funktionskontrolle | 28.11.06 |
TYP 667, 668, 670 mit MOTOR 602
TYP 668, 670 mit MOTOR 904
TYP 668, 670 mit MOTOR 900.9

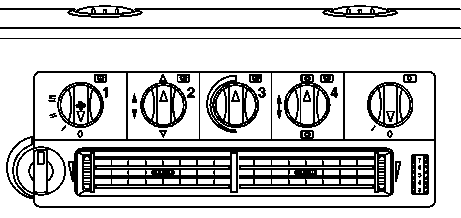

N83.00-0282-10
1 Drehschalter Gebläse
2 Drehschalter Luftverteilung
3 Temperaturwahlschalter
4 Drehschalter Frischluft/Umluft
| Prüfen | ||
Gefahr! | Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor | Fahrzeug gegen selbsttätiges Anfahren sichern. | |
1 | Motor starten, Kühlmittel erwärmen | Die Kühlmitteltemperatur sollte ca. 50 °C betragen. | |
2 | Temperaturwahlschalter (3) auf maximale Heizleistung stellen | ||
3 | Gebläse mit Drehschalter Gebläse (1) einschalten | Alle Gebläsestufen durchschalten und Warmluftaustritt an den Heiz- und Lüftungsdüsen prüfen. | |
4 | Luftverteilung Frontscheibe/Fußraum mit Drehschalter Luftverteilung (2) prüfen | Dazu alle Schaltstellungen durchschalten. | |
5 | Luftklappe für Frischluft/Umluft mit Drehschalter Frischluft/Umluft (4) prüfen | Drehschalter nach oben = Frischluft, Drehschalter nach unten = Umluft. | |
6 | Zusatzheizung prüfen | Bedienungsanleitung des Herstellers beachten. | |
Bei Warmwasser-Zusatzheizung Code H12, bei Warmwasser-Zusatzheizung verstärkt Code H14 | |||
Warmluft-Zusatzheizung |
Referenzierte Dokumente
- ap8300d835101a Funktionskontrolle der Zusatzheizung
- ap8300d835101b Funktionskontrolle der Zusatzheizung
- as0000z000501a Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor
