Vypuštění, doplnění chladicí kapaliny

AR20.00-P-1142MNO

Vypuštění, doplnění chladicí kapaliny

19.07.2019

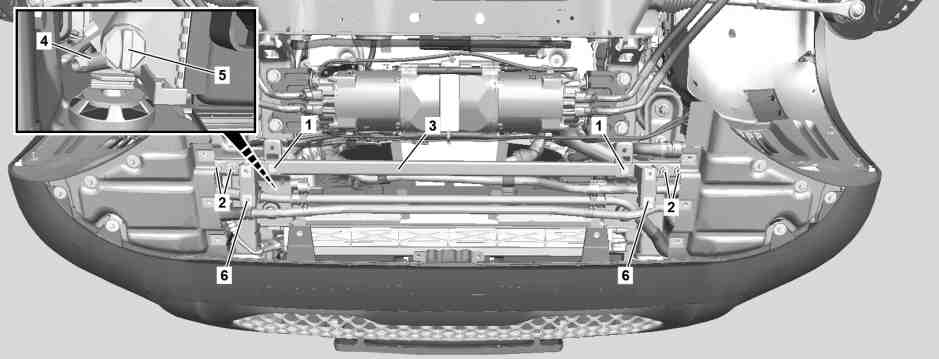

Motor

176 v typu 167

1

Šroub

3

Vzpěra

5

Výpustný šroub

2

Matice

4

Výpustné hrdlo

6

Držák

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW

Vypuštění

1

Odmontovat chladič oleje automatické převodovky s připojenými vedeními z jednotky ventilátoru.

AR27.55-P-1000MSC

2

Sejmout uzavírací víko z vyrovnávací nádržky.

3

Demontovat střední a přední obložení motorového prostoru.

AR61.20-P-1105ME

4

Demontovat matice (2).

5

Vyšroubovat šrouby (1) a demontovat vzpěru (3) s držáky (6).

6

Nasunout výpustnou hadici na výpustné hrdlo (4) u chladiče.

7

Otevřít výpustný šroub (5), vypustit chladicí kapalinu a zachytit do vhodné nádoby.


Vyšroubovat výpustný šroub (5) pouze tak, aby mohla odtékat chladicí kapalina.
V opačném případě dojde k trvalým poškozením výpustného šroubu (5).

 Dbát na předpisy ohledně likvidace chladicích kapalin.

Doplnění

8

Utáhnout výpustný šroub (5) a stáhnout výpustnou hadici.

9

Napolohovat vzpěru (3) s držáky (6) a zašroubovat a utáhnout šrouby (1).

 Matice/šroub spodního příčníku u upevňovací konzoly jednotky chladiče

*BA62.30-P-1006-02I

10

Utáhnout matice (2).

 Matice/šroub spodního příčníku u upevňovací konzoly jednotky chladiče

*BA62.30-P-1006-02I

11

Doplnit chladicí kapalinu a odvzdušnit chladicí systém motoru.

AR20.00-P-1142-04A

 Znovu použít čistou chladicí kapalinu.

 Chladicí zařízení

*BF20.00-P-1001-06A

 Zkušební uzávěr

*210589009100

 Vakuové plnicí zařízení chladiče

*285589002100

 Přestavba NTKL

*285589012100

 Elektrická vývěva

*285589022100

12

Namontovat chladič oleje automatické převodovky na jednotku ventilátoru.

AR27.55-P-1000MSC

 Namontovat horní kryt motoru až po kontrole těsnosti.

13

Zkontrolovat těsnost chladicího systému motoru.

AR20.00-P-1011MNO

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

14

Provést zkušební běh motoru, přitom zkontrolovat funkci a těsnost chladicího systému motoru.

15

Namontovat spodní obložení motorového prostoru uprostřed a vpředu.

AR61.20-P-1105ME

16

Namontovat horní kryt motoru.



AP01.10-P-2405-01M

 Přední část s vyztužením

Číslo

Název

Typ 167

BA62.30-P-1006-02I

Matice/šroub spodního příčníku u upevňovací konzoly jednotky chladiče

M10

Nm

55

 Chladicí zařízení

Číslo

Název

Motor 176 v typu 167

BF20.00-P-1001-06A

Chladicí zařízení

Servisní výměnné množství

Hlavní cyklus

Liter

15,7

Nízkoteplotní okruh

Liter

5,0

Nemrznoucí prostředek/kapalina

do -37 °C

%

50/50

od -38 °C

%

55/45

List předpisů provozních látek

BB00.40-P-0310-01A

List předpisů provozních látek

BB00.40-P-0325-06A

List předpisů provozních látek

BB00.40-P-0326-06A
