Kontrola těsnosti chladicího systému motoru

AR20.00-P-1011MRO

Kontrola těsnosti chladicího systému motoru

18.05.2020

Motor

264 v typu 463

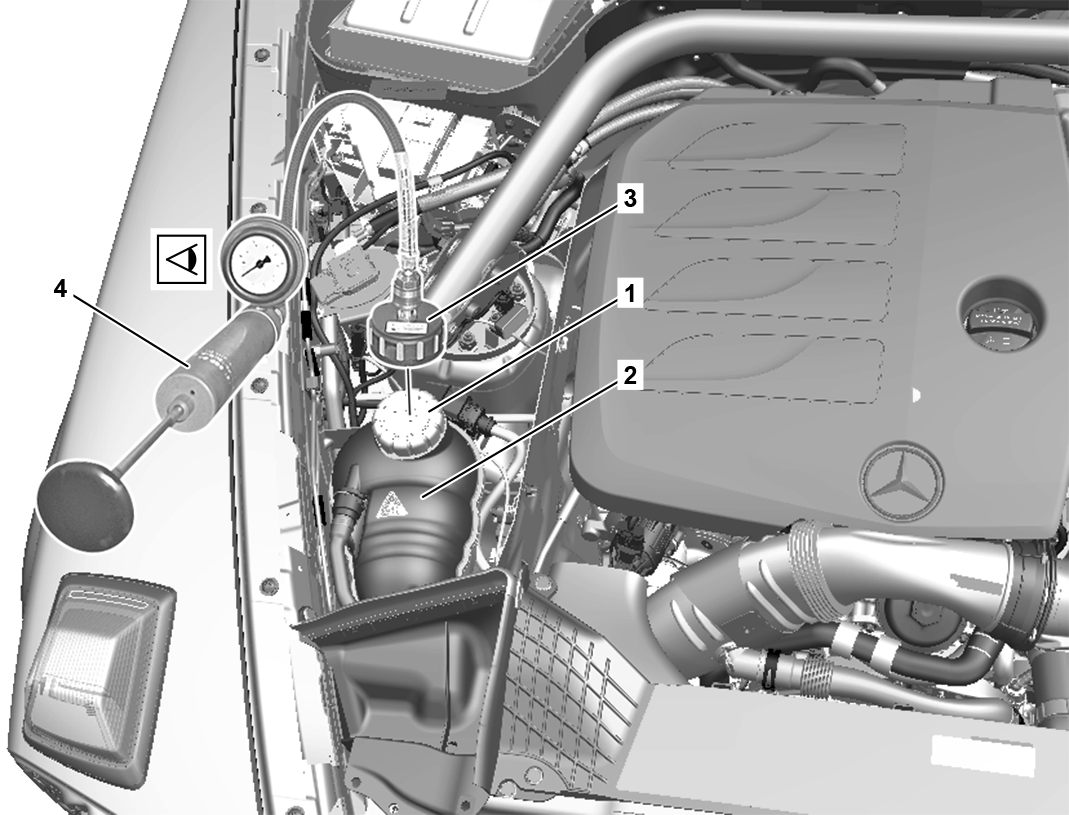

1

Uzavírací víko

2

Vyrovnávací nádržka chladicí kapaliny

3

Zkušební uzávěr

4

Tlakové čerpadlo

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW



Demontovat

1

Uvolnit uzavírací víko (1) vyrovnávací nádržky chladicí kapaliny (2) až do umožnění úplného snížení přetlaku.

2

Demontovat uzavírací víko (1).

3

Zkontrolovat hladinu chladicí kapaliny a obsah nemrznoucího prostředku v chladicí kapalině, popř. vyrovnat.



AP20.30-P-2050GG

 Chladicí zařízení

*BF20.00-P-1001-06D

4

Namontovat zkušební uzávěr (3) u vyrovnávací nádržky chladicí kapaliny (2) a připojit tlakové čerpadlo (4) u zkušebního uzávěru (3).

 Zkušební uzávěr

*210589009100

 Tlakové čerpadlo

*124589242100



Zkontrolovat

5

Provádět plnění chladicího systému motoru po dobu 2 minut zkušebním tlakem.


Nepřekračovat uvedený zkušební tlak.
V opačném případě dojde k poškozením chladicího systému motoru.

 Po dobu 2 minut nesmí dojít k žádné ztrátě tlaku.

Zkušební tlak k natlakování chladicího systému motoru

*BE20.30-P-1005-01A

6

Zkontrolovat stav a těsnost všech součástí vedení chladicí kapaliny a spojovacích míst.

Při ztrátě tlaku.

Při závadách



Vyměnit příslušné součásti.



Montáž

7

Upustit zkušební tlak přes ventil u tlakového čerpadla (4), odpojit tlakové čerpadlo (4) ze zkušebního uzávěru (3) a demontovat zkušební uzávěr (3).

 Zkušební uzávěr

*210589009100

 Tlakové čerpadlo

*124589242100

8

Zkontrolovat hladinu chladicí kapaliny a obsah nemrznoucího prostředku v chladicí kapalině, popř. vyrovnat.



AP20.30-P-2050GG

 Chladicí zařízení

*BF20.00-P-1001-06D

Uzavírací víko chladiče, resp. vyrovnávací nádržky

Číslo

Název

2stupňové uzavírací víko

BE20.30-P-1005-01A

Zkušební tlak k natlakování chladicího systému motoru

Přetlak

bar

1,4

 Chladicí zařízení

Číslo

Název

Motor 264 v typu 463

BF20.00-P-1001-06D

Chladicí zařízení

Servisní výměnné množství

Hlavní cyklus

Liter

13,0

Nízkoteplotní okruh

Liter

4,6

Nemrznoucí prostředek/kapalina

do -37 °C

%

50/50

od -38 °C

%

50/45

List předpisů provozních látek

BB00.40-P-0310-01A

List předpisů provozních látek

BB00.40-P-0325-06A

List předpisů provozních látek

BB00.40-P-0326-06A
