Demontáž, montáž katalyzátoru SCR

AR14.40-P-2006CD

Demontáž, montáž katalyzátoru SCR

6.10.15

Motor

651 v typu 204.9

s kódem U42 (Čištění výfukových plynů vznětových motorů BlueTEC (SCR))

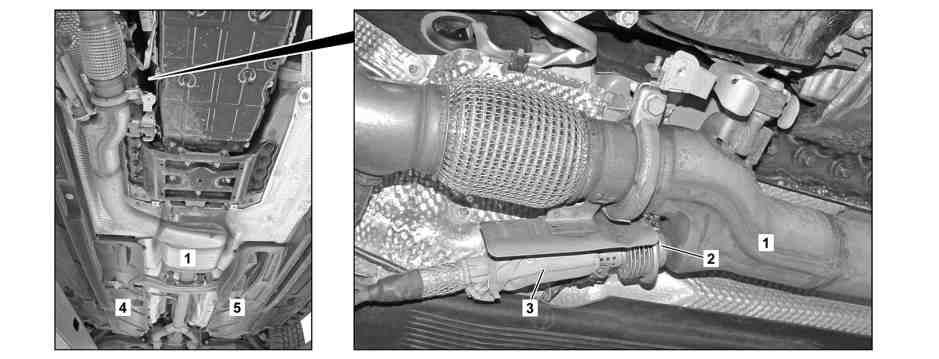

1

Katalyzátor SCR

4

Zadní levé zakrytování podvozku

2

Profilová spona

5

Zadní pravé zakrytování podvozku

3

Dávkovací ventil AdBlue®

6

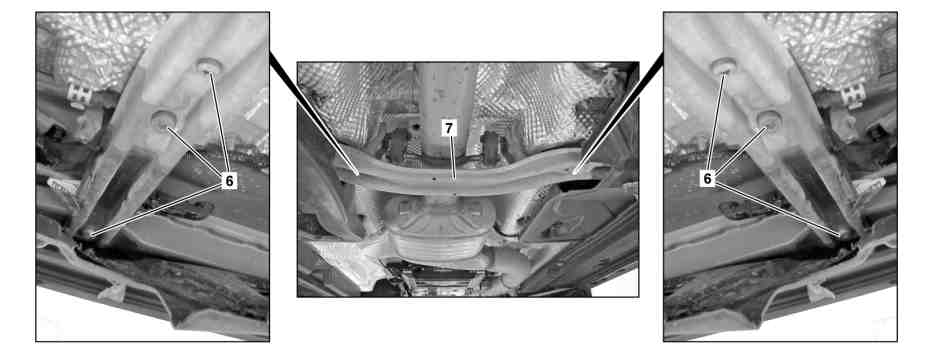

Šrouby

7

Vzpěra

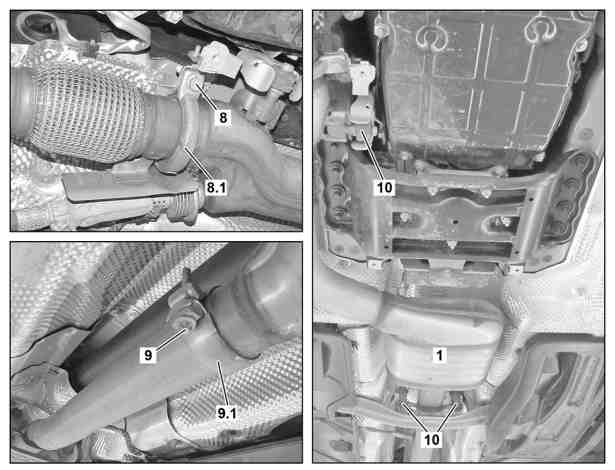

8

Šroub

8.1

Spona

9

Šroub

9.1

Spona

10

Pryžové uložení výfuku

 Nebezpečí!

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A

 Nebezpečí!

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

 Nebezpečí!

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Vozidlo zajistit proti samočinnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nedotýkat se horkých nebo rotujících částí.

AS00.00-Z-0005-01A



Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A



Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat zadní obložení motorového prostoru

AR61.20-P-1105CY

2

Demontovat zadní levé a pravé zakrytování podvozku (4, 5)

3

Odšroubovat profilovou sponu (2) z dávkovacího ventilu AdBlue® (3)

 Šroub profilové spony dávkovacího ventilu u výfukového systému

*BA14.40-P-1007-02A

4

Demontovat dávkovací ventil AdBlue® (3) z katalyzátoru SCR (1)

 Zajistit dávkovací ventil AdBlue® (3) proti spadnutí.

5

Demontovat čidlo oxidů dusíku s regulační jednotkou

AR14.40-P-2038CD

6

Demontovat snímač teploty katalyzátoru SCR

AR14.40-P-2011CD

7

Vyšroubovat šrouby (6)

 Šroub zadní výztužné vzpěry u rámové podlahy

*BA61.10-P-1003-01H

8

Demontovat zadní vzpěru (7)

9

Vyvěsit katalyzátor SCR (1) z pryžového uložení výfuku (10)

10

Vyšroubovat šroub (8)

 Šroub/matice svěrací spony katalyzátoru u filtru sazí vznětového motoru

*BA49.10-P-1023-01AC

11

Odmontovat sponu (8.1)

 Montáž: Dbát na montážní polohu spony (8.1).

12

Vyšroubovat šroub (9)

13

Odmontovat sponu (9.1)

 Montáž: Dbát na montážní polohu spony (9.1).

14

Sejmout katalyzátor SCR (1)

 Nutná asistence druhé osoby.



Očistit

15

Odstranit zbytky spalin a koroze z rozpojovacích míst

16

Montáž se provádí v obráceném pořadí

17

Připojit diagnostický systém, načíst chybovou paměť a v případě potřeby vymazat



AD00.00-P-2000-04A

 Nebezpečí!

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Vozidlo zajistit proti samočinnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nedotýkat se horkých nebo rotujících částí.

AS00.00-Z-0005-01A

 Dodatečná úprava výfukových plynů BlueTec

Číslo

Název

Motor 651 v typu 166, 204, 207, 212, 218, 221, 222
s kódem U42 (Čištění výfukových plynů vznětových motorů BlueTEC (SCR))

BA14.40-P-1007-02A

Šroub profilové spony dávkovacího ventilu u výfukového systému

Nm

5

 Výfuková soustava

Číslo

Název

Motor 642, 646, 651 v typu 204

BA49.10-P-1023-01AC

Šroub/matice svěrací spony katalyzátoru u filtru sazí vznětového motoru

Nm

17

 Rámová podlaha

Číslo

Název

Typ 204

BA61.10-P-1003-01H

Šroub zadní výztužné vzpěry u rámové podlahy

Nm

24
