Demontáž, montáž senzoru NOx s řídicí jednotkou

AR14.40-P-2038CD

Demontáž, montáž senzoru NOx s řídicí jednotkou

6.10.15

Motor

651 v typu 204.9

s kódem U42 (Čištění výfukových plynů vznětových motorů BlueTEC (SCR))

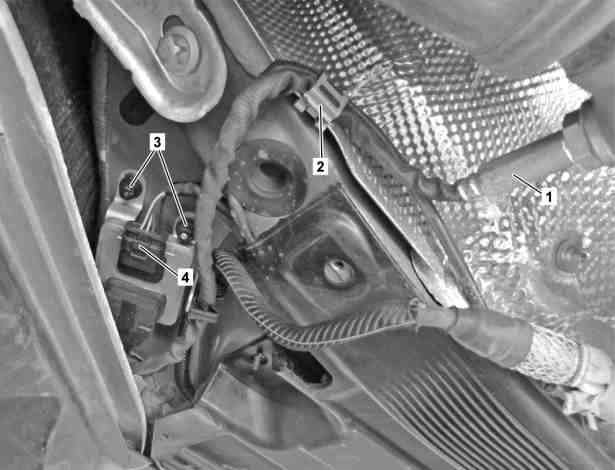

Snímač NOx za filtrem sazí vznětového motoru

1

Snímač NOx s řídicí jednotkou

2

Přidržovací spona

3

Matice

4

Elektrický konektorový spoj

Snímač NOx za katalyzátorem SCR

1

Snímač NOx s řídicí jednotkou

3

Matice

2

Přidržovací spony

4

Elektrický konektorový spoj

 

Demontáž, montáž

1

Uvolnit zadní obložení motorového prostoru

Pouze u snímače NOx za filtrem sazí vznětového motoru.

AR61.20-P-1105CY

2

Uvolnit pravé zadní obložení podlahy

Pouze u snímače NOx za katalyzátorem SCR.

3

Odpojit elektrický konektorový spoj (4)

4

Vyvěsit elektrické vedení z přidržovacích spon (2)

5

Odšroubovat matice (3) řídicí jednotky snímače NOx u karoserie

6

Vyšroubovat snímač NOx (1) a sejmout s řídicí jednotkou

Tavná mazací pasta, 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

 Snímač NOx za katalyzátorem SCR

*BA14.40-P-1004-02A

 Snímač NOx za filtrem sazí vznětového motoru

*BA14.40-P-1005-02A

7

Montáž se provádí v obráceném pořadí

8

Připojit diagnostický systém, upravit kódování SCN snímačů NOx v řídicí jednotce CDI, načíst chybovou paměť a v případě potřeby vymazat



AD00.00-P-2000-04A

 Dodatečná úprava výfukových plynů BlueTec

Číslo

Název

Motor 651 v typu 166, 204, 207, 212, 218, 221, 222
s kódem U42 (Čištění výfukových plynů vznětových motorů BlueTEC (SCR))

BA14.40-P-1004-02A

Snímač NOx za katalyzátorem SCR

Nm

60

 Dodatečná úprava výfukových plynů BlueTec

Číslo

Název

Motor 651 v typu 166, 204, 207, 212, 218, 221, 222
s kódem U42 (Čištění výfukových plynů vznětových motorů BlueTEC (SCR))

BA14.40-P-1005-02A

Snímač NOx za filtrem sazí vznětového motoru

Nm

60

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1005-06A

Tavná mazací pasta, 1 kg, DBL 6879.20

A 000 989 76 51
