Demontáž, montáž chladiče recirkulace spalin

AR14.20-P-7665D

Demontáž, montáž chladiče recirkulace spalin

14.12.09

 

Demontáž, montáž

Nebezpečí!

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Chladicí systém otevírat pouze při teplotě chladicí kapaliny pod 90 °C. Víčko pomalu povolovat a odpustit přetlak. Chladicí kapalinu nenalévat do nádobek pro nápoje.

Použít ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

1

Vypustit, doplnit chladicí kapalinu

Motor 612.961/962/967

AR20.00-P-1142HB

Motor 612.963

AR20.00-P-1142M



*BF20.00-P-1001-02E

2

Demontovat kryt víka hlavy válců

AR01.20-P-5014-02B

3

Demontovat spodní části protihlukového pouzdra

Typ 203

Typ 209

AR94.30-P-5300P

Typ 210

AR94.30-P-5300AB

4

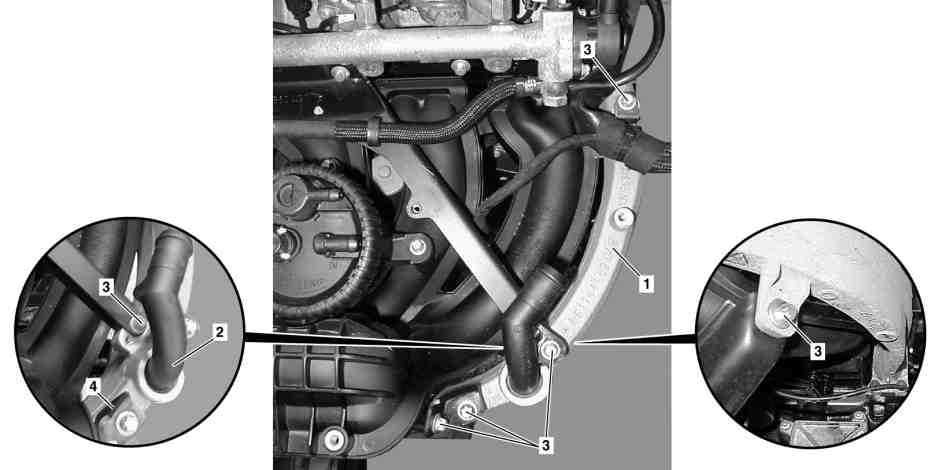

Sejmout držák (4) a hrdlo chladicí kapaliny (2)

Vyšroubovat šrouby (3).

5

Odšroubovat chladič recirkulace spalin (1) od hlavy válců a vytáhnout z výfukového potrubí

Montáž: Vyměnit těsnění.

6

Montáž se provádí v obráceném pořadí

7

Zkontrolovat těsnost systému chlazení

Motor uvést na provozní teplotu, potom zkontrolovat chladicí systém ohledně těsnosti.

AR20.00-P-1010HA

Číslo

Název

Motor
612.961

Motor
612.962/967

Motor
612.963

BF20.00-P-1001-02E

Chladicí systém

Celkové plnicí množství

Litr

10,6

12,4

11,0

Plnicí množství protikorozní/
nemrznoucí prostředek do
–37 °C

Litr

5,3

6,2

5,5

Plnicí množství protikorozního/
nemrznoucího prostředku do -45 °C

Litr

5,8

6,8

6,25

Předpisy provozních látek

List

BB00.40-P-0310-01A

BB00.40-P-0310-01A

BB00.40-P-0310-01A

List

BB00.40-P-0325-00A

BB00.40-P-0325-00A

BB00.40-P-0325-00A
