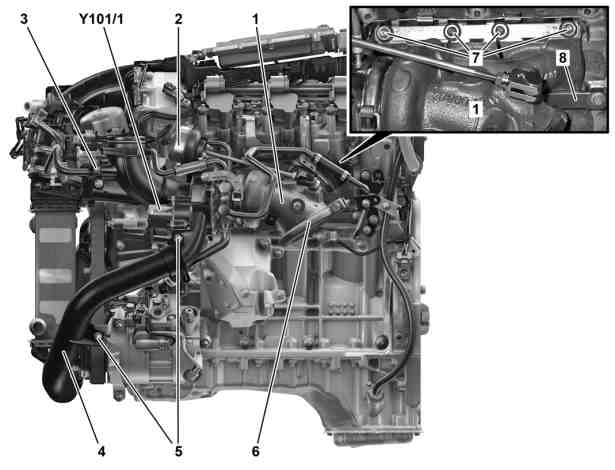

Znázorněno u levého výfukového turbodmychadla |
1 | Výfukové turbodmychadlo |
2 | Podtlaková skříň |
3 | Šroub |
4 | Potrubí plnicího vzduchu |
5 | Šrouby |
6 | Spona |
7 | Matice |
8 | Upínací lišta |
Y101/1 | Přepínací ventil recirkulace vzduchu vlevo |
P14.10-2135-06

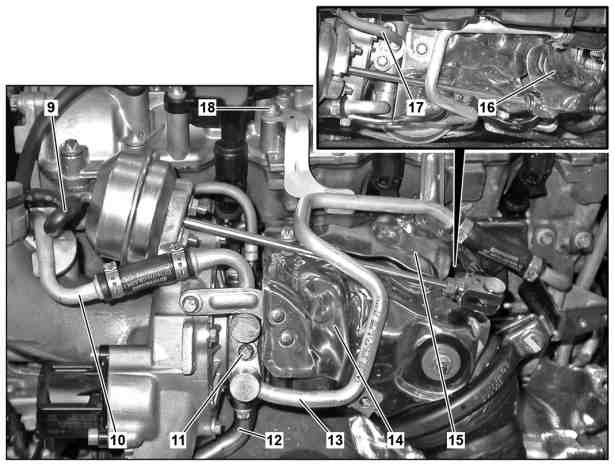

Znázorněno u levého výfukového turbodmychadla |
9 | Hadice podtlaku |
10 | Zpětné potrubí chladicí kapaliny |
11 | Šroub |
12 | Olejové zpětné potrubí |
13 | Přívodní potrubí chladicí kapaliny |
14 | Plech tepelné ochrany |
15 | Plech tepelné ochrany |
16 | Plech tepelné ochrany |
17 | Olejové přívodní potrubí |
18 | Šroub |
P14.10-2136-06
Nebezpečí! | Nebezpečí poranění očí a pokožky stykem s motorovým olejem. Nebezpečí otravy při požití motorového oleje | Používat ochranné rukavice, ochranný oděv a ochranné brýle. | |
Nebezpečí! | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
| Demontáž, montáž | ||
1 | Vypustit chladicí kapalinu | TYP 212, 218 s MOTOREM 276.8 | |
TYP 207 s MOTOREM 276.8 | |||
2 | Demontovat horní kryt motoru | ||
3 | Demontovat levý, resp. pravý plášť vzduchového filtru | ||
4 | Demontovat izolaci railu vlevo, resp. vpravo | Montáž: Dbát na správné usazení přidržovacích spon a izolace u railu. | |
5 | Vyšroubovat šroub (3), odmontovat vedení a odložit stranou | Montáž: Vyměnit těsnicí kroužek. | |
6 | Demontovat potrubí plnicího vzduchu (4) | ||
7 | Odpojit elektrický konektorový spoj u přepínacího ventilu recirkulace vzduchu vlevo (Y101/1), resp. u přepínacího ventilu recirkulace vzduchu vpravo | ||
8 | Demontovat plechy tepelné ochrany (14, 15, 16) výfukového turbodmychadla (1) | ||
9.1 | Vyšroubovat šrouby (11, 18) a odložit přívodní potrubí chladicí kapaliny (13) stranou | MOTOR 276.8 v TYPU 207, 212, 218 | |
Montáž: Vyměnit těsnění za nové. | |||
Šroub přívodního/zpětného vedení chladicí kapaliny u výfukového turbodmychadla | |||
9.2 | Vyšroubovat šroub (11) a odložit přívodní potrubí chladicí kapaliny (13) stranou | MOTOR 276.8 v TYPU 207, 212, 218 | |
Montáž: Vyměnit těsnění za nové. | |||
Šroub přívodního/zpětného vedení chladicí kapaliny u výfukového turbodmychadla | |||
10 | Odmontovat zpětné potrubí chladicí kapaliny (10) z výfukového turbodmychadla (1) | ||
Montáž: Vyměnit těsnění za nové. | |||
11 | Odmontovat držák zpětného potrubí chladicí kapaliny (10) | ||
12 | Odpojit elektrický konektorový spoj u hydraulického čerpadla ABC | MOTOR 276.8 v TYPU 207 | |
13 | Zpětné potrubí chladicí kapaliny (10) odložit stranou | ||
14 | Odmontovat držák katalyzátoru z převodovky | Šroub držáku výfukového systému u převodovky | |
15 | Demontovat oba katalyzátory | MOTOR 276.8 v TYPU 212, 218 | |
16 | Odmontovat zpětné potrubí chladicí kapaliny z výfukového turbodmychadla (1) | MOTOR 276.8 v TYPU 207, 212, 218 | |
17 | Odmontovat přívodní potrubí oleje (17) z výfukového turbodmychadla (1) | ||
18.1 | Demontovat zpětné vedení oleje (12) z výfukového turbodmychadla (1) | Při demontáži pravého výfukového turbodmychadla (1) | |
18.2 | Otevřít svěrací sponu u hadice zpětného vedení oleje (12) | Při demontáži levého výfukového turbodmychadla (1) | |
19 | Odmontovat hadici podtlaku (9) z podtlakové skříně (2) | ||
20 | Odmontovat vyrovnávací nádržku chladicí kapaliny a s připojenými hadicemi a vedeními odložit stranou | Při demontáži pravého výfukového turbodmychadla (1) | |
MOTOR 276.8 v TYPU 212, 218 | |||
MOTOR 276.8 v TYPU 207 | |||
21.1 | Demontovat Hallův snímač vačkového hřídele | Při demontáži pravého výfukového turbodmychadla (1) | |
MOTOR 276.8 v TYPU 212, 218 | |||
MOTOR 276.8 v TYPU 207 | |||
21.2 | Odpojit vedení chladiva v rozpojovacím místě expanzního ventilu | Při demontáži levého výfukového turbodmychadla (1) | |
22 | Otevřít sponu (6) a odpojit přírubový spoj mezi výfukovým turbodmychadlem (1) a výfukovým potrubím | Montáž: Lícovaný čep u koncového prvku musí být usazen v drážce výfukového turbodmychadla (1). Po sešroubování spony (6) o předepsaný utahovací moment už nesmí být u zámku spony žádná mezera. | |
Montáž: Vyměnit sponu (6) a těsnění. | |||
Šroub spony trubky u výfukového turbodmychadla | |||
23 | Odšroubovat matice (7) výfukového turbodmychadla (1) z hlavy válců a sejmout děrovanou desku | Montáž: Utáhnout matice (7) zevnitř směrem ven. | |
Matice děrované desky výfukového turbodmychadla u hlavy válců | |||
24 | Vyklopit výfukové turbodmychadlo (1) z upínací lišty (8) a vyjmout směrem nahoru | Montáž: Vyměnit těsnění za nové. | |
25 | Montáž se provádí v obráceném pořadí | ||
26.1 | Zkontrolovat hladinu oleje v motoru a v případě potřeby vyrovnat | Pouze při opětném použití výfukového turbodmychadla (1) | |
| |||
26.2 | Provést výměnu motorového oleje a filtru | Při výměně výfukového turbodmychadla (1) | |
| |||
Nebezpečí! | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Vozidlo zajistit proti samočinnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nedotýkat se horkých nebo rotujících částí. | |
27 | Provést zkušební běh motoru a zkontrolovat těsnost motoru |
