Demontáž, montáž ozubeného řemenu

AR05.00-S-7601CE

Demontáž, montáž ozubeného řemenu

18.04.2019

Motor

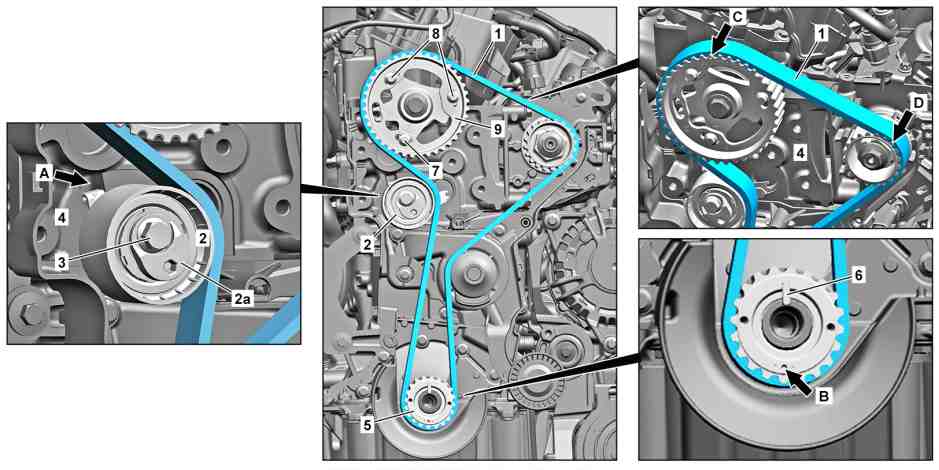

608 v typu 415

1

Ozubený řemen

4

Hlava válců

7

Šroub

2

Napínací kladka

5

Ozubené kolo

8

Šrouby

2a

Excentrická deska

6

Lícovaná pružina

9

Ozubené kolo

3

Šroub

10

Uzavírací šroub

 Varování

Nebezpečí poranění přivřením nebo přiskřípnutím při pracích na předepnutých pružinách nebo tělesech pružin

Používat pouze schválená napínací ústrojí, příp. oblast nebezpečí dodatečně zakrýt. Zkontrolovat speciální přípravky ohledně poškození a funkce (vizuální kontrola). Nosit ochranné rukavice.

AS00.00-Z-0001-01A

 Varování

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A

 Varování

Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky

Při pohybu součástí se nesmí nacházet žádné části těla ani končetiny v oblasti pohybů mechaniky.

AS00.00-Z-0009-01A

 Varování

Nebezpečí úrazu nechtěným spuštěním ventilátoru

Nesahat do oblasti otáčení nebo nebezpečné oblasti větráku. Používat uzavřený a těsně přiléhající pracovní oděv.

AS20.40-Z-0001-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Pokyny k posuzování netěsností

AH00.00-N-0011-01A



Demontovat

1

Zkontrolovat výchozí polohu vačkového hřídele.

AR05.20-S-6035CE

 Nástroje pro aretaci vačkového hřídele a klikového hřídele zůstanou namontovány.

2

Demontovat spodní kryt ozubeného řemenu.

AR05.10-S-7605CE

3

Demontovat blokovací pojistku z ozubeného věnce.

 Blokovací pojistka

*607589014000

4

Povolit šroub (3) napínací kladky (2).

5

Uvolnit ozubený řemen (1) pootočením excentrické desky (2a) napínací kladky (2) ve směru hodinových ručiček.

6

Demontovat ozubený řemen (1).

7

Demontovat napínací kladku (2).

 Vyhodit napínací kladku (2) a šroub (3).

8

Demontovat čerpadlo chladicí kapaliny.

V případě poškození čerpadla chladicí kapaliny nebo výměny ozubeného řemene (1).

AR20.10-S-1271CE



Zkontrolovat

9

Zkontrolovat radiální hřídelový těsnicí kroužek klikového hřídele ohledně netěsnosti.

Při příslušném zjištění stavu



Vyměnit radiální hřídelový těsnicí kroužek klikového hřídele.

AR03.20-S-3000CD

10

Zkontrolovat radiální hřídelový těsnicí kroužek vačkového hřídele ohledně netěsnosti.

Při příslušném zjištění stavu



Vyměnit radiální hřídelový těsnicí kroužek vačkového hřídele.

AR05.20-S-7000CE



Montáž

11

Namontovat nové čerpadlo chladicí kapaliny.

Při demontáži čerpadla chladicí kapaliny.

AR20.10-S-1271CE

12

Namontovat novou napínací kladku (2) s novým šroubem (3) .

 Lehce manuálně utáhnout šroub (3).
Dbát na správné usazení napínací kladky (2) v drážce (šipka A) u hlavy válců (4).

V případě nutnosti



Zkorigovat usazení napínací kladky (2) v drážce (šipka A).



Zkontrolovat

13

Zkontrolovat polohu klikového hřídele.

 Značka (šipka B) u ozubeného kola (5) musí směřovat kolmo dolů a lícovaná pružina (6) u klikového hřídele musí směřovat kolmo nahoru.

Při nesprávné poloze klikového hřídele



Zkorigovat polohu klikového hřídele.

14

Vyšroubovat šroub (7) ozubeného kola (9).

15

Povolit šrouby (8) ozubeného kola (9) až do umožnění protáčení ozubeného kola (9).

16

Nasadit a napnout nový ozubený řemen (1).

AR05.10-S-7700-02CD

 Sledovat značky (šipky C, D) při nasazování ozubeného řemenu (1).

 Šroub napínací kladky ozubeného řemene u klikové skříně

*BA05.10-N-1001-01I

 Šroub rozvodového kola u unašeče

*BA05.20-N-1003-02B

 Aretace trnu

*607589011500

 Blokovací pojistka

*607589014000

 Trn

*608589001500

17

Znovu zkontrolovat výchozí polohu vačkového hřídele.

AR05.20-S-6035CE

 Zatím neprovádět montáž upevňovací desky a horního krytu ozubeného řemenu.

Při nesprávné výchozí poloze vačkového hřídele



Sejmout a nově nasadit ozubený řemen (1).

Uložení ozubeného řemenu

AR05.10-S-7700-02CD

 Šroub napínací kladky ozubeného řemene u klikové skříně

*BA05.10-N-1001-01I

 Šroub rozvodového kola u unašeče

*BA05.20-N-1003-02B

 Aretace trnu

*607589011500

 Blokovací pojistka

*607589014000

 Trn

*608589001500

18

Namontovat oba kryty ozubeného řemenu.

AR05.10-S-7605CE

 Zatím neprovádět montáž řemenice.

19

Namontovat blokovací pojistku u ozubeného věnce.

 Blokovací pojistka

*607589014000

20

Přemontovat podložku centrálního šroubu.

21

Namontovat řemenici.

AR03.30-S-1700CE

 Provést pouze kroky k montáži řemenice.

22

Demontovat blokovací pojistku z ozubeného věnce.

 Blokovací pojistka

*607589014000

23

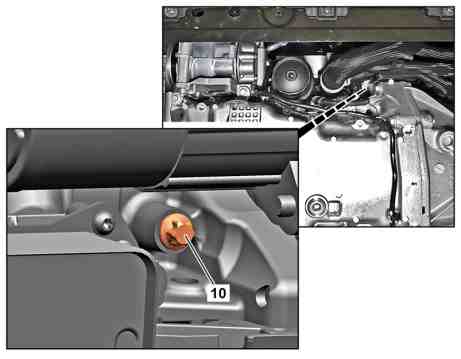

Zašroubovat uzavírací šroub (10).

 Uzavírací šroub u bloku motoru

*BA01.40-N-1001-01W

24

Namontovat startér.

AR15.30-S-7100CE

25

Namontovat vícedrážkový klínový řemen.

AR13.22-S-1202CD



Zkontrolovat

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

26

Provést zkušební běh motoru.

 Kliková skříň, víko rozvodů, víko

Číslo

Název

Motor 608 v typu 415

BA01.40-N-1001-01W

Uzavírací šroub u bloku motoru

Nm

25

 Rozvod poháněný řetězem, rozvod poháněný řemenem

Číslo

Název

Typ 415 s motorem 607, 608

BA05.10-N-1001-01I

Šroub napínací kladky ozubeného řemene u klikové skříně

Nm

27

 Vačkový hřídel, seřízení vačkového hřídele

Číslo

Název

Motor 607, 608 v typu 415

BA05.20-N-1003-02B

Šroub rozvodového kola u unašeče

Nm

14
