Demontáž, montáž vyvažovacího hřídele

AR03.20-D-1000US

Demontáž, montáž vyvažovacího hřídele

19.09.2016

Motor

272.979 v typu 906

Odkazy na změny

13.09.2016

Aktualizace pracovního postupu

Pracovní kroky 1 až 27

1

Vyvažovací hřídel

6

Přestavovač vačkového hřídele sacích ventilů

11

Klikový hřídel

2

Vodicí lišta

7

Přestavovač vačkového hřídele sacích ventilů

12

Zářez

3

Čep vodicí lišty

8

Záměrná hrana

13

Záměrná hrana

4

Napínací saně

9

Rozvodový řetěz

5

Čep napínacích saní

10

Lícované pero

14

Vyvažovací závaží

15

Šroub

16

Víko s radiálním hřídelovým těsněním

17

Olejová vana

18

Opěrný držák

19

Dřevěná podložka



Demontovat

1

Demontovat přední modul

AR88.30-D-1064SD

2

Demontovat automatickou převodovku

Motor 272.979 v typu 906 s převodovkou 722.685

AR27.10-D-0502B

3

Namontovat opěrný držák (18) u klikové skříně a odstranit dřevěnou podložku (19) pod olejovou vanou (17)

 Opěrný držák

*642589034000

4

Demontovat víko s radiálním hřídelovým těsněním (16)

AR01.40-D-8920US



Zkontrolovat

5

Zkontrolovat výchozí polohu vačkových hřídelů

AR05.20-D-6010US



Demontovat

6

Demontovat přední víko z levé hlavy válců

AR01.30-D-5700US

7

Demontovat přední víko z pravé hlavy válců

AR01.30-D-5700UV

8

Demontovat víko rozvodů

AR01.40-D-8000US

 Už neotáčet s klikovým hřídelem (11).

9

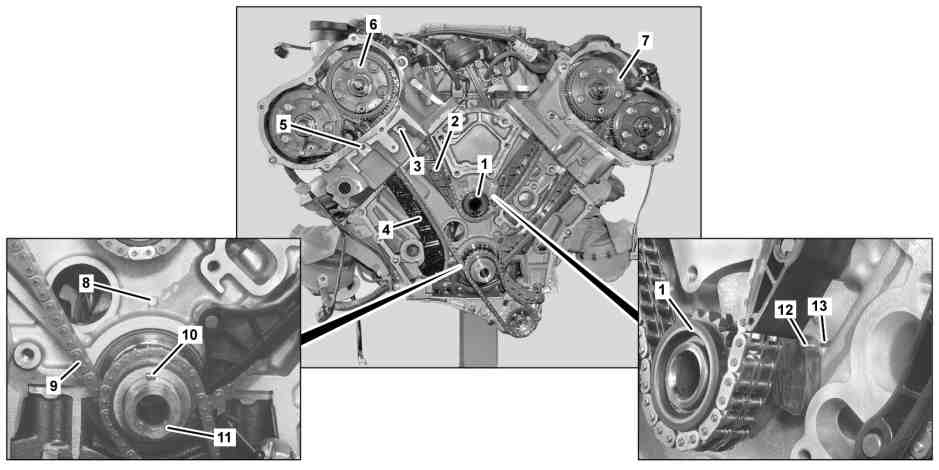

Označit rozvodový řetěz (9) vůči vyvažovacímu hřídeli (1), klikovému hřídeli (11) a vůči přestavovačům vačkového hřídele sacích ventilů (6, 7)

10

Vytáhnout čep vodicí lišty (3) a čep napínacích saní (5) z pravé hlavy válců

AR01.30-D-5800-04US

 Závitový svorník

*116589013400

 Rázový vytahovák

*116589203300

11

Vytáhnout napínací saně (4) směrem dolů z hlavy válců

12

Demontovat přestavovač vačkového hřídele sacích ventilů (6) z pravé hlavy válců

AR05.20-D-7206US

 Nedemontovat víko hlavy válců.

13

Vytáhnout napínací saně (4) směrem dolů z hlavy válců

14

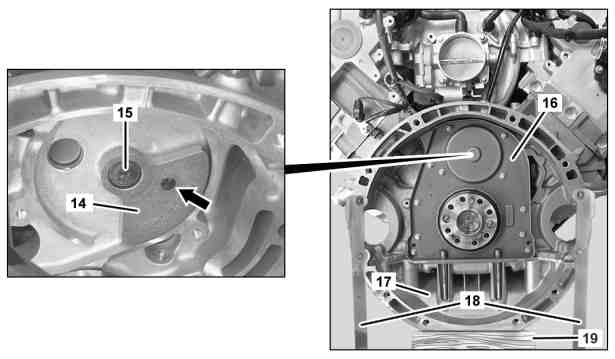

Vyšroubovat šroub (15) a sejmout vyvažovací závaží (14) z vyvažovacího hřídele (1)

 Při povolování šroubu (15) aretovat vyvažovací závaží (14) vhodným trnem skrze otvor (šipka).

15

Sejmout rozvodový řetěz (9) z vyvažovacího hřídele (1) a vytáhnout vyvažovací hřídel (1) z klikové skříně směrem dopředu



Montáž

16

Nasadit vyvažovací hřídel (1) do klikové skříně a nasadit rozvodový řetěz (9) podle označení na vyvažovacím hřídeli (1)

 Při výměně vyvažovacího hřídele (1) je nutné přenést označení ozubeného věnce na nový vyvažovací hřídel (1).

17

Namontovat vyvažovací závaží (14) u vyvažovacího hřídele (1) a utáhnout šroub (15)

 Aretovat vyvažovací závaží (14) vhodným trnem skrze otvor (šipka).

 Šroub vyvažovacího závaží u vyvažovacího hřídele

*BA03.20-N-1001-02B

18

Vyrovnat zářez (12) otočením vyvažovacího hřídele (1) podle záměrné hrany (13) u klikové skříně

19

Nasadit rozvodový řetěz (9)

 Sledovat označení rozvodového řetězu (9).
Lícované pero (10) klikového hřídele (11) musí lícovat se záměrnou hranou (8) u klikové skříně

V případě nutnosti



Vyrovnat klikový hřídel (11)

20

Namontovat přestavovač vačkového hřídele sacích ventilů (6) u pravé hlavy válců

AR05.20-D-7206US

21

Nasadit napínací saně (4) a zarazit čep napínacích saní (5) do hlavy válců

 Zašroubovat vhodný šroub do čepu napínacích saní (5). Zarazit čep napínacích saní (5) do pravé hlavy válců až nadoraz a znovu vyšroubovat šroub.

22

Vyrovnat vodicí lištu (2) a zarazit čep vodicí lišty (3) do hlavy válců

 Zašroubovat vhodný šroub do čepu vodicí lišty (3). Zarazit čep vodicí lišty (3) do pravé hlavy válců až nadoraz a znovu vyšroubovat šroub.

23

Namontovat víko rozvodů

AR01.40-D-8000US

 Přitom se provádí montáž předních vík obou hlav válců.

24

Namontovat víko s radiálním hřídelovým těsněním (16)

AR01.40-D-8920US

25

Nasadit dřevěnou podložku (19) pod olejovou vanu (17) a odstranit opěrný držák (18)

 Opěrný držák

*642589034000

26

Namontovat automatickou převodovku

Motor 272.979 v typu 906 s převodovkou 722.685

AR27.10-D-0502B

27

Namontovat přední modul

AR88.30-D-1064SD

 Vyvažovací hřídel

Číslo

Název

Motor 272.979 v typu 906

BA03.20-N-1001-02B

Šroub vyvažovacího závaží u vyvažovacího hřídele

1. stupeň

Nm

20

2. stupeň

°

90
