Demontáž, montáž víka s radiálním hřídelovým těsněním

AR01.40-S-8925PD

Demontáž, montáž víka s radiálním hřídelovým těsněním

06.03.2020

Typ

470, 471 s motorem 699

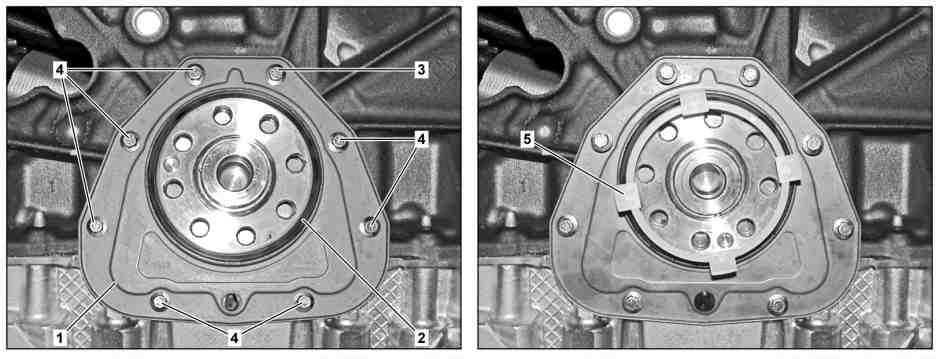

1

Kryt

3

Šroub

5

Montážní pomůcka

2

Radiální hřídelový těsnicí kroužek

4

Šrouby

1

Kryt

6

Vedení

 Výstraha

Nebezpečí poranění očí a pokožky stykem s motorovým olejem. Nebezpečí otravy při požití motorového oleje

Používat ochranné rukavice, ochranný oděv a ochranné brýle.
Nenalévat motorový olej do nádobek k pití.

AS18.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A



Demontovat

1.1

Demontovat unášecí kotouč

Typ 470, 471 s motorem 699 s převodovkou 700.770

AR03.30-S-8003PD

1.2

Demontovat setrvačník

Typ 470, 471 s motorem 699 s převodovkou 700.780

AR03.30-S-8002PD



Očistit

2

Očistit klikovou skříň a horní díl olejové vany v oblasti víka (1)

Montážní čistič

*BR00.45-Z-1028-04A



Demontovat

3

Vyšroubovat šrouby (3, 4)

4

Demontovat víko (1) s radiálním hřídelovým těsnicím kroužkem (2)

 Samostatná výměna víka (1) a radiálního hřídelového těsnicího kroužku (2) není možná.
Po demontáži vyměnit víko (1) s radiálním hřídelovým těsnícím kroužkem (2).



Očistit

5

Očistit těsnicí plochy

Čisticí sprej Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A



Montáž

6

Nasadit nové víko (1) s montážní pomůckou (5) u klikového hřídele

 Montážní pomůcka (5) určuje polohu radiálního hřídelového těsnicího kroužku (2) vůči klikovému hřídeli.
Montážní pomůcka (5) je součástí rozsahu dodávky nového víka (1) a už je nasazena u radiálního hřídelového těsnicího kroužku (2) pro montáž.

7

Nasunout nové víko (1) u klikové skříně až nadoraz

 Vedení (6) určují polohu víka (1) vůči klikové skříni.

8

Zašroubovat šrouby (3, 4)

 Vyměnit šrouby (3, 4).
Utáhnout šrouby (3, 4) směrem od šroubu (3) proti směru hodinových ručiček.

 Šroub víka klikové skříně u spodního dílu olejové vany a klikové skříně

*BA01.40-N-1002-03PD

9

Sejmout montážní pomůcku (5)

10.1

Namontovat unášecí kotouč

Typ 470, 471 s motorem 699 s převodovkou 700.770

AR03.30-S-8003PD

10.2

Namontovat setrvačník

Typ 470, 471 s motorem 699 s převodovkou 700.780

AR03.30-S-8002PD



Zkontrolovat

11

Zkontrolovat hladinu motorového oleje



Multigrade servisní motorové oleje Low SPAsh (specifikace 229.31)

BB00.40-P-0229-31A



Multigrade servisní motorové oleje Low SPAsh (specifikace 228.51)

BB00.40-P-0228-51A


Hladina motorového oleje nesmí přesáhnout značku maxima.
V opačném případě může dojít k poškozením motoru.

Při příslušném zjištění stavu



Vyrovnat hladinu motorového oleje.

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

12

Zkontrolovat těsnost při běžícím motoru

 Pouze vizuální kontrola.

 Kliková skříň, víko rozvodů, víko klikové skříně

Číslo

Název

Motor 699 v typu 470, 471

BA01.40-N-1002-03PD

Šroub víka klikové skříně u spodního dílu olejové vany a klikové skříně

1. stupeň

Nm

5

2. stupeň

Nm

12

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1028-04A

Montážní čistič

A 000 986 56 01

BR00.45-Z-1046-04A

Čisticí sprej Loctite 7063 (400 ml)

A 001 986 71 71 09
