Typ | 290 s motorem 256 |
s kódem 467 (Elektronická uzávěrka diferenciálu) |

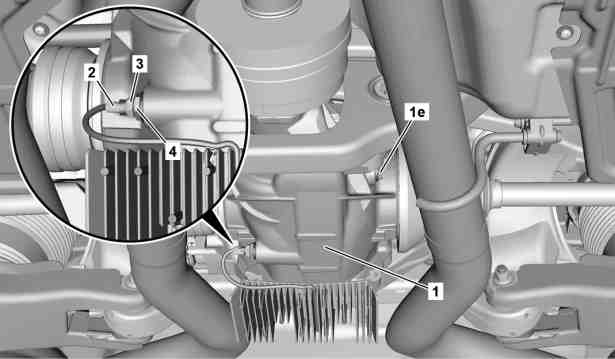

Znázorněn typ 213 s kódem 808 (modelový rok 2018) s kódem 467 (elektronický samosvorný diferenciál) |
1 | Zadní rozvodovka |
1e | Plnicí šroub |
2 | Elektrický konektorový spoj |
3 | Snímač teploty |
4 | Závitová vložka |
P35.00-A000-05
Varování | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
Nebezpečí | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla. | |
Výstraha | Nebezpečí poranění kůže a očí při manipulaci s převodovým olejem. Nebezpečí ohrožení zdraví při požití převodového oleje | Používat ochranné rukavice, ochranný oděv a ochranné brýle. | |
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
Přípravné práce | |||
1 | Zvednout vozidlo pomocí dílenského zvedáku. | ||
| Typ 213 | ||
| |||
| |||
| Očistit | ||
2 | Očistit okolí závitové vložky (4) a plnicího šroubu (1e). | ||
| Demontovat | ||
3 | Vyšroubovat plnicí šroub (1e). | ||
4 | Odblokovat a odpojit elektrický konektorový spoj (2). | ||
Vypuštění | |||
5 | Vyšroubovat závitovou vložku (4) se snímačem teploty (3) a vypustit olej ze zadní rozvodovky (1). | | |
| Očistit | ||
6 | Očistit závitovou vložku (4) a výpustný otvor v zadní rozvodovce (1). | Čisticí sprej Loctite 7063 (400 ml) | |
| Zkontrolovat | ||
7 | Zkontrolovat opětnou použitelnost závitové vložky (4). | Pokud není závitová vložka (4) poškozená: | |
| |||
Pokračovat pracovním krokem 8.1. | |||
Pokud je závitová vložka (4) poškozená: | |||
| |||
Vyměnit závitovou vložku (4) se snímačem teploty (3) a pokračovat pracovním krokem 8.2. | |||
| Montáž | ||
8.1 | Utáhnout závitovou vložku (4) se snímačem teploty (3). | Pokud nebyla vyměněna závitová vložka (4). | |
Závitová vložka olejového vedení/snímače teploty u zadní rozvodovky | |||
8.2 | Utáhnout novou závitovou vložku (4). | Pokud byla vyměněna závitová vložka (4). | |
Závitová vložka olejového vedení/snímače teploty u zadní rozvodovky | |||
9 | Přišroubovat nový snímač teploty (3). | Pokud byla vyměněna závitová vložka (4). | |
Snímač teploty u závitové vložky/zadní rozvodovky | |||
10 | Zapojit a zajistit elektrický konektorový spoj (2). | ||
Doplnění | |||
11 | Doplnit olej do zadní rozvodovky (1) až po spodní hranu plnicího otvoru. | | |
Typ 213Plnicí množství zadní rozvodovky s uzávěrkou diferenciálu | |||
Typ 290Plnicí množství zadní rozvodovky | |||
| Očistit | ||
12 | Očistit plnicí otvor v zadní rozvodovce (1). | Čisticí sprej Loctite 7063 (400 ml) | |
| Zkontrolovat | ||
13 | Zkontrolovat opětnou použitelnost plnicího šroubu (1e). | Pokud není plnicí šroub poškozen (1e): | |
| |||
Pokračovat pracovním krokem 14. | |||
Pokud je plnicí šroub (1e) poškozen: | |||
| |||
Vyměnit plnicí šroub (1e) a pokračovat pracovním krokem 14. | |||
| Montáž | ||
14 | Utáhnout plnicí šroub (1). | Plnicí šroub oleje u zadní rozvodovky | |
Následné práce | |||
15 | Spustit vozidlo pomocí dílenského zvedáku. | ||
| Typ 213 | ||
|
Odkazované dokumenty
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
- ar0060p1002lwg Nadzvednutí, spuštění vozidla
- ar0060p1006a Zvednutí, spuštění vozidla pomocí dílenského zvedáku
- as0000z000201a Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty
- as0000z001001a Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku
- as0040z000101a Nebezpečí poranění kůže a očí při manipulaci s převodovým olejem. Nebezpečí ohrožení zdraví při požití převodového oleje
