Soğutma maddesinin boşaltılması, doldurulması

AR20.00-P-1142MSB

Soğutma maddesinin boşaltılması, doldurulması

31.10.2018

Motor

264 Tip 257'de

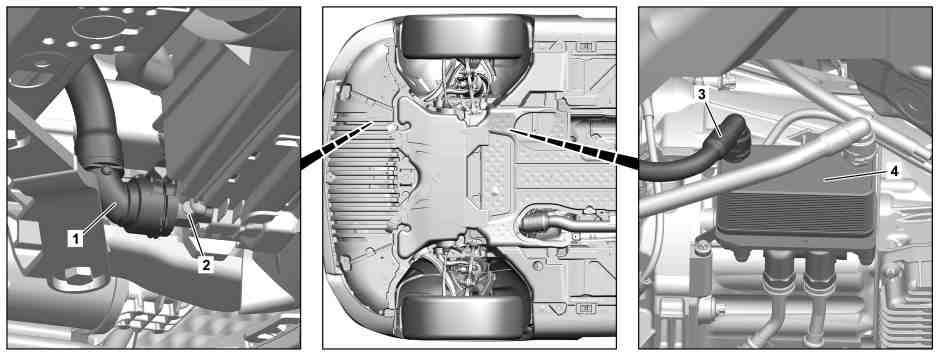

1

Soğutma maddesi hortumu

3

Soğutma maddesi hortumu

2

Radyatör

4

Yağ soğutucusu

 İkaz

Dışarı atılan sıcak soğutma maddesinden dolayı deri ve gözlerde haşlanma nedeniyleYaralanma Tehlikesi. Soğutma maddesinin yutulmasından dolayı zehirlenmetehlikesi

Soğutma sistemi ancak, soğutma maddesi sıcaklığı 90 °C'nin altında olduğunda açılmalıdır. Kapağı yavaşça çevirerek açın ve aşırı basıncı boşaltın. Soğutma maddesini içecek kaplarına doldurmayın.
Koruyucu eldiven, koruyucu elbise ve koruyucu gözlük kullanın.

AS20.00-Z-0001-01A

Departman açıklaması

Soğutma maddesine ilişkin açıklamalar

AH20.00-N-2080-01A

Soğutma maddesi seviyesi ile ilgili hatırlatmalar

AH20.00-P-1142-01CW

Boşaltma

1

Kapağı motor soğutma sistemi dengeleme kabından çıkarın.

2

Motor bölmesi alt kaplamalarını sökün.

AR61.20-P-1105FR

3

Soğutma maddesi hortumunu (1) radyatörden (2) sökün ve dışarı akan soğutma maddesini uygun bir kapta toplayın.

AR20.20-P-7441-01RQ

4

Soğutma maddesi hortumunu (3) yağ soğutucusundan (4) sökün ve dışarı akan soğutma maddesini uygun bir kapta toplayın

AR20.20-P-7441-01RQ

Doldurulması

5

Soğutma maddesi hortumunu (3) yağ soğutucusuna (4) takın.

AR20.20-P-7441-01RQ

6

Soğutma maddesi hortumunu (1) radyatöre (2) takın.

AR20.20-P-7441-01RQ

7

Soğutma maddesini doldurun ve motor soğutma sisteminin havasını tahliye edin.

AR20.00-P-1142-04OLC

Motor soğutma sistemine basınç verilmesi ile ilgili kontrol basıncı

*BE20.30-P-1005-01A

 Soğutma sistemi

*BF20.00-P-1001-06D

 Kontrol kapağı

*210589009100

 Radyatör vakum doldurma cihazı

*285589002100

 DSD adaptasyonu

*285589012100

 Elektrikli vakum pompası

*285589022100

 Basınç pompası

*124589242100

8

Motor soğutma sisteminin sızdırmazlığını kontrol edin.

AR20.00-P-1011OLC

9

Motor bölmesi alt kaplamalarını takın.

AR61.20-P-1105FR

Radyatör veya dengeleme kabı kapağı

Numara

Adlandırma

Motor 100, 102, 103, 104, 110, 111, 112, 113, 114, 115, 116, 117, 119, 120, 121, 123, 127, 129, 130, 133, 137, 139, 152, 155, 156, 157, 159, 166, 180, 256, 260, 264, 266, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 282, 285
2 kademeli kapak
Motor 601, 602, 603, 604, 605, 606, 607, 608, 611, 612, 613, 615, 616, 617, 621, 626, 628, 629, 640, 642, 646, 648, 651, 654, 656, 668
2 kademeli kapak

BE20.30-P-1005-01A

Motor soğutma sistemine basınç verilmesi ile ilgili kontrol basıncı

Aşırı basınç

bar

1,4

 Soğutma sistemi

Numara

Adlandırma

Motor 264 Tip 257.348'de

Motor 264 Tip 257 (257.348 hariç)'de

BF20.00-P-1001-06D

Soğutma sistemi

Atölye değişim miktarı

Ana devre

Liter

14,0

9,0

Düşük sıcaklık devresi

Liter

-

4,0

Don önleyici madde/Su

-37°C'ye kadar

%

50/50

50/50

-38 °C'den itibaren

%

50/45

50/45

İşletim maddeleri talimatı, sayfa

BB00.40-P-0310-01A

BB00.40-P-0310-01A

İşletim maddeleri talimatı, sayfa

BB00.40-P-0325-06A

BB00.40-P-0325-06A

İşletim maddeleri talimatı, sayfa

BB00.40-P-0326-06A

BB00.40-P-0326-06A
