AR63.20-L-2000-03VB | Zamontuj słupek D. | ||
| Środki zapobiegające uszkodzeniom pojazdu lub jego zespołów podczas spawania elektrycznego | Wszystkie typy |
Narzędzia dostępne w handlu
Numer | Nazwa | |
WH58.30-Z-1003-01A | Frez elektrodowy | |
WH58.30-Z-1003-02A | Szczypce zaciskowe | |
WH58.30-Z-1031-02A | Ścisk śrubowy | |
WH58.30-Z-1038-02A | Ścisk trzpieniowy skręcany, średnica 6,4 mm, zakres rozwarcia 0...15 mm, kolor rozpoznawczy - srebrny firmy Hausmann GmbH D-34346 Hann. Münden | |
WH58.30-Z-1001-29A | Nitownica dźwigniowa | |
WH58.30-Z-1001-40A | Plandeka (ogniotrwała) |
Wyposażenie warsztatowe
WE58.40-Z-1010-01A | Zestaw końcówek Celette 7168.300 (do typu 168, typu 414) |
WE58.40-Z-1011-01A | Zestaw końcówek Car-Bench 82 423 (do typu 168, typu 414) |
WE58.40-Z-1035-01A | Zestaw uzupełniający Celette 7168.309 do zestawu końcówek Celette 7168.300 (do typu 168.1, długi rozstaw osi) |
WE58.40-Z-1036-01A | Zestaw uzupełniający Car-Bench 82436 do zestawu końcówek Car Bench 82 423 (do typu 168.1, długi rozstaw osi) |
WE58.40-Z-1040-01A | Zestaw uzupełniający Celette 7414.309 do zestawu końcówek Celette 7168.300 (do typu 414) |
WE58.40-Z-1043-01A | Zestaw końcówek Celette 7414.300 (do typu 414) |
WE58.40-Z-1044-01A | Zestaw uzupełniający Car-Bench 82444 do zestawu końcówek Car Bench 82 423 (do typu 414) |
WE58.40-Z-1001-01E | Rama do prostowania Celette |
WE58.40-Z-1002-01E | Urządzenie do prostowania Celette |
WE58.40-Z-1003-01E | Rama do prostowania Car-Bench |
WE58.40-Z-1004-01E | Pomost do prostowania Car-Bench |
WE58.40-Z-1005-01E | Przyrząd do prostowania Car-Bench |
WE58.40-Z-1007-01E | Zestaw trawers modułowych Celette 955.940 |
WE58.40-Z-1008-01E | Trawersa dodatkowa Celette 955.908 |
WE58.40-Z-1011-01E | Zestaw uniwersalnych trawers poprzecznych Car-Bench A 296/15 (wszystkie trawersy o długości 1500 mm) |
WE58.40-Z-1001-02A | Spawarka do spawania w osłonie gazowej |
WE58.40-Z-1002-02A | Spawarka do spoin punktowych |
WE58.40-Z-1005-03A | Odsysacz na mokro / sucho |
WE58.40-Z-1001-05A | Dwukolumnowy pomost podnoszony |
L63.20-0299-06
1 Dolną i górną część słupka D zamontuj razem z poszyciem naroża, dopasuj i umocuj do końcówek do prostowania.
2 Umocuj słupek D szczypcami zaciskowymi i ściskami trzpieniowymi.
3 Wykonaj otwory w obszarach od A do D i oczyść z zadziorów.
4 Przynituj słupek D w obszarach A do D (zastosuj nity z łbami płaskimi Polygrip typu aluminium - stal o średnicy 6,414 mm).
L63.20-0306-09
5 Słupek D w zaznaczonych obszarach (kropki).
6 Słupek D w obszarach od E do J.

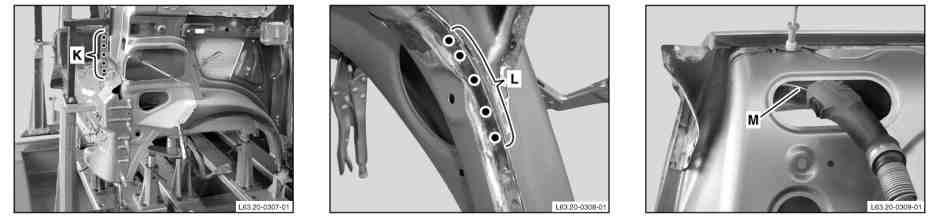

L63.20-0310-07
7 Słupek D w obszarze K.
8 Słupek D w obszarach L i M.
9 Oczyść wszystkie połączenia spawane szczotką drucianą.
Z uwagi na wytrzymałość oraz koszty nie szlifuj na równo niewidocznych spoin.
Powiązane dokumenty
- ah0000n000501a Zabezpieczenia zapobiegające uszkodzeniom pojazdu lub jego elementów podczas spawania elektrycznego
