Spuszczanie i wlewanie płynu chłodzącego obwodu niskotemperaturowego

AR20.00-P-1144OLG

Spuszczanie i wlewanie płynu chłodzącego obwodu niskotemperaturowego

25.07.2019

Silnik

654 w typie 205.013/213

Silnik

654, 656 w typie 253

1

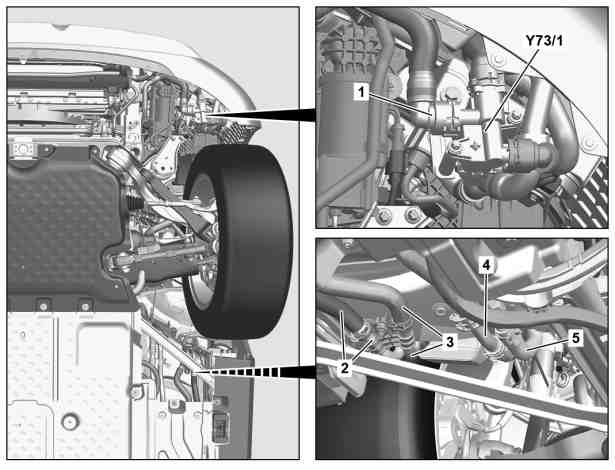

Elastyczny przewód płynu chłodzącego

2

Elastyczny przewód płynu chłodzącego

3

Elastyczny przewód płynu chłodzącego

4

Elastyczny przewód płynu chłodzącego

5

Elastyczny przewód płynu chłodzącego

Y73/1

Zawór przełączający obwodu niskiej temperatury

7

Elastyczny przewód płynu chłodzącego

8

Elastyczny przewód płynu chłodzącego

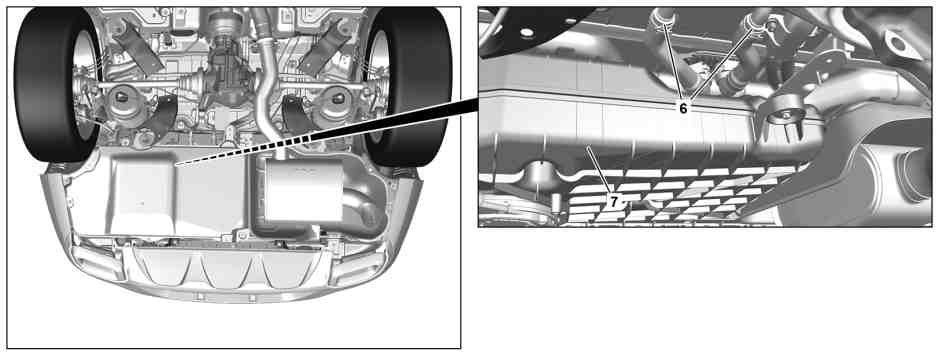

6

Elastyczne przewody płynu chłodzącego

 Niebezpieczeństwo

Zagrożenie życia podczas dotykania części w pojazdach z instalacją wysokiego napięcia

Nie należy dotykać uszkodzonych części i przewodów przewodzących napięcie oraz niezaizolowanych połączeń i przewodów. Osobom mającym wszczepione elektroniczne implanty (np. rozrusznik serca) nie wolno przeprowadzać żadnych prac przy tych elementach i systemach. Silnik 654 w typie 205.013/213, 253.311/911

AS54.00-Z-0001-01A

 Ostrzeżenie

Niebezpieczeństwo zranienia skóry i oczy na skutek kontaktu z gorącymi lub żarzącymi się przedmiotami

Noś rękawice i odzież ochronną, oraz okulary ochronne.

AS00.00-Z-0002-01A

 Ostrzeżenie

Niebezpieczeństwo zranienia skóry i oczu przez poparzenie wytryskującym, gorącympłynem chłodzącym. Niebezpieczeństwo zatrucia na skutek połknięcia płynu chłodzącego

Układ chłodzenia otwieraj tylko przy temperaturze płynu chłodzącego poniżej 90 °C. Korek odkręcaj powoli, aby zredukować nadciśnienie. Nie wlewaj płynu chłodzącego do pojemników na napoje.
Noś rękawice i odzież ochronną oraz okulary ochronne.

AS20.00-Z-0001-01A

Informacja rzeczowa

Wskazówka dotyczące instalacji wysokiego napięcia

Silnik 654 w typie 205.013/213, 253.311/911

AH54.00-P-0010-01A

Informacja rzeczowa

Wskazówki dotyczące płynu chłodzącego

AH20.00-N-2080-01A

Wskazówki dotyczące poziomu płynu chłodzącego

AH20.00-P-1142-01CW



Wymontowanie

1

Otwórz pokrywę komory silnika i odkręć korek od zbiornika wyrównawczego układu chłodzenia silnika.

2

Odkręć korek od zbiornika wyrównawczego obwodu pomocniczego.

Silnik 654 w typie 205.013/213, 253.311/911

3

Wymontuj dolne okładziny komory silnika.

AR61.20-P-1105LW

4

Wymontuj wewnętrzną część przedniego lewego błotnika.

Silnik 654 w typie 205.013/213, 253.311/911

AR88.10-P-1300LW

Spuszczanie

5

Odłącz elastyczny przewód płynu chłodzącego (7) od chłodnicy obwodu niskotemperaturowego i zbierz wyciekający płyn chłodzący do odpowiedniego pojemnika.

AR20.20-P-7441-01RQ

6

Zamontuj elastyczny przewód płynu chłodzącego (7) przy chłodnicy obwodu niskotemperaturowego.

AR20.20-P-7441-01RQ

7

Odłącz wąż płynu chłodzącego (8) od chłodnicy oleju a wyciekający płyn chłodzący zbierz do odpowiedniego pojemnika.

AR20.20-P-7441-01RQ

8

Załóż wąż płynu chłodzącego (8) na chłodnicę oleju.

AR20.20-P-7441-01RQ

9.1

Zdemontuj elastyczny przewód płynu chłodzącego (1) z zaworu przełączającego obwodu niskotemperaturowego (Y73/1) i zbierz płyn chłodzący do odpowiedniego pojemnika.

Silnik 654 w typie 205.013/213, 253.311/911
Podczas wykonywania czynności przy przednim obszarze pojazdu.

AR20.20-P-7441-01RQ

9.2

Odłącz elastyczne przewody płynu chłodzącego (6) i zbierz płyn chłodzący do odpowiedniego pojemnika.

Silnik 654 w typie 205.013/213, 253.311/911
Podczas wykonywania czynności przy tylnym obszarze pojazdu.

 Szczypce do zaciskania przewodów elastycznych

*454589003700

10.1

Zamontuj elastyczny przewód płynu chłodzącego (1) przy zaworze przełączającym obwodu niskotemperaturowego (Y73/1).

Silnik 654 w typie 205.013/213, 253.311/911
Podczas wykonywania czynności przy przednim obszarze pojazdu.

AR20.20-P-7441-01RQ

10.2

Połącz elastyczne przewody płynu chłodzącego (6).

Silnik 654 w typie 205.013/213, 253.311/911
Podczas wykonywania czynności przy tylnym obszarze pojazdu.

 Szczypce do zaciskania przewodów elastycznych

*454589003700

11

Odłącz elastyczne przewody płynu chłodzącego (2, 3, 4, 5) i zbierz płyn chłodzący do odpowiedniego pojemnika.

Silnik 654 w typie 205.013/213, 253.311/911

 Szczypce do zaciskania przewodów elastycznych

*454589003700

12

Połącz elastyczne przewody płynu chłodzącego (2, 3, 4, 5).

Silnik 654 w typie 205.013/213, 253.311/911

 Szczypce do zaciskania przewodów elastycznych

*454589003700

Napełnianie

13

Podłącz system diagnostyczny i włącz zapłon.



AD00.00-P-2000-04B

14

Uruchom tryb napełniania obwodu płynu chłodzącego.

15

Wlej płyn chłodzący i odpowietrz obwód płynu chłodzącego.

AR20.00-P-1142-04OLC


Nie napełniaj obwodu płynu chłodzącego bez włączonego trybu napełniania.
W przeciwnym razie nie będzie zapewnione prawidłowe rozprowadzanie płynu chłodzącego.

 Silnik 656 w typie 253Układ chłodzenia

*BF20.00-P-1001-06E

 Silnik 654 w typie 205.013/213
Silnik 654 w typie 253Układ chłodzenia

*BF20.00-P-1001-06B

Ciśnienie kontrolne do wtłaczania w obieg chłodzenia silnika

*BE20.30-P-1005-01A

 Urządzenie do próżniowego napełniania chłodnic

*285589002100

 Elektryczna pompa próżniowa

*285589022100

 Pompa do kontroli układu chłodzenia

*124589242100

 Korek kontrolny

*210589009100

 Element adaptacyjny NTKL

*285589012100

16

Zakończ działanie trybu napełniania obwodu płynu chłodzącego.

17

Rozpocznij odpowietrzanie obwodu płynu chłodzącego.

 Jednocześnie zasterowywane są pompy wodne, aby usunąć pozostałe powietrze z obwodu płynu chłodzącego.

Jeśli odpowietrzanie nie zostało zakończone powodzeniem,



powtórz odpowietrzanie układu chłodzenia silnika.

18

Wyłącz zapłon i odłącz system diagnostyczny.



AD00.00-P-2000-04B

19

Sprawdź poziom płynu chłodzącego, w razie potrzeby skoryguj.

 Silnik 656 w typie 253Układ chłodzenia

*BF20.00-P-1001-06E

 Silnik 654 w typie 205.013/213
Silnik 654 w typie 253Układ chłodzenia

*BF20.00-P-1001-06B



Zamontowanie

20

Zamontuj dolne osłony komory silnika.

AR61.20-P-1105LW

21

Zamontuj wewnętrzną część przedniego lewego błotnika.

Silnik 654 w typie 205.013/213, 253.311/911

AR88.10-P-1300LW

22

Przykręć korek do zbiornika wyrównawczego obwodu pomocniczego.

Silnik 654 w typie 205.013/213, 253.311/911

23

Przykręć korek do zbiornika wyrównawczego układu chłodzenia silnika.

Korek chłodnicy lub zbiornika wyrównawczego

Numer

Nazwa

Korek 1-stopniowy

Silnik 100, 102, 103, 104, 110, 111, 112, 113, 114, 115, 116, 117, 119, 120, 121, 123, 127, 129, 130, 133, 137, 139, 152, 155, 156, 157, 159, 166, 180, 256, 260, 264, 266, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 282, 285
Korek 2-stopniowy
Silnik 601, 602, 603, 604, 605, 606, 607, 608, 611, 612, 613, 615, 616, 617, 621, 626, 628, 629, 640, 642, 646, 648, 651, 654, 656, 668
Korek 2-stopniowy

BE20.30-P-1005-01A

Ciśnienie kontrolne do wtłaczania w obieg chłodzenia silnika

Nadciśnienie

bar

1,4

1,4

 Układ chłodzenia

Numer

Nazwa

Silnik 654 w typie 253

BF20.00-P-1001-06B

Układ chłodzenia

Wymieniana ilość w serwisie

l

12,5

Środek zabezpieczający przed zamarzaniem/ woda

do -37 °C

%

50/50

od -38°C

%

55/45

Arkusz przepisów dotyczących materiałów eksploatacyjnych

BB00.40-P-0310-01A

Arkusz przepisów dotyczących materiałów eksploatacyjnych

BB00.40-P-0325-06A

Arkusz przepisów dotyczących materiałów eksploatacyjnych

BB00.40-P-0326-06A

 Układ chłodzenia

Numer

Nazwa

Silnik 656 w typie 253

BF20.00-P-1001-06E

Układ chłodzenia

Wymieniana ilość w serwisie

Obwód główny

Litre

13

Obwód niskotemperaturowy

Litre

-

Środek zabezpieczający przed zamarzaniem/ woda

do -37°C

%

50/50

od -38°C

%

55/45

Arkusz przepisów dotyczących materiałów eksploatacyjnych

BB00.40-P-0310-01A

Arkusz przepisów dotyczących materiałów eksploatacyjnych

BB00.40-P-0325-06A

Arkusz przepisów dotyczących materiałów eksploatacyjnych

BB00.40-P-0326-06A
