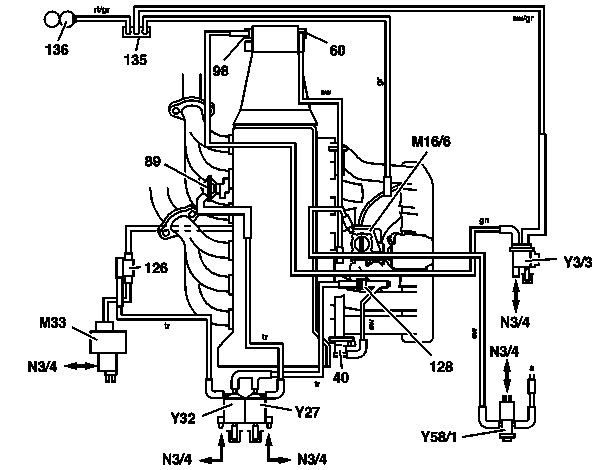

PP07.51-P-5000DF | Schema pneumatico (HFM) | 12.8.96 |
MOTORE 104.995 nel TIPO 210.055 con CODICE (498) Versione Giappone
P14.30-0234-06
40 Regolatore di pressione a membr.
60 Capsula di depressione pressione di modulazione
89 Valvola di ricircolo gas di scarico (solo (AUS) (J) (USA))
98 Elemento di depressione per ritardo passaggio rapporto superiore
126 Valvola intercettazione aria
128 Valvola antiritorno (depressione)
135 Valvola antiritorno (alimentazione depressione)
136 Capsula polmone depressione
M16/6 Attuatore regolazione del min. (LLR)
M33 Pompa aria elettrica
N3/4 Centralina di comando HFM
Y3/3 Valvola di commutazione ritardo passaggio a rapporto superiore
Y27 Valvola di commutazione ARF
Y32 Valvola di commutaz. pompa aria
Y58/1 Valvola di commutazione rigenerazione
a Filtro carboni attivi
rt rosso
gr grigio
sw nero
tr trasparente
Documenti citati
- gf0751p3004d Funzionamento alimentazione carburante HFM
- gf1430p3012d Funzionamento insufflazione aria
- gf4730p3013l Impianto di recupero dei vapori del carburante - Funzionamento
