Tipo | 970, 972, 974, 975, 976 con motore 924.9 |
con codice H03 (Impianto di climatizzazione nel frontale) | |
Tipo | 970, 972, 975, 976 con motore 900.9 |
con codice H03 (Impianto di climatizzazione nel frontale) | |
Tipo | 970, 972, 975, 976 con motore 904.9 |
con codice H03 (Impianto di climatizzazione nel frontale) |

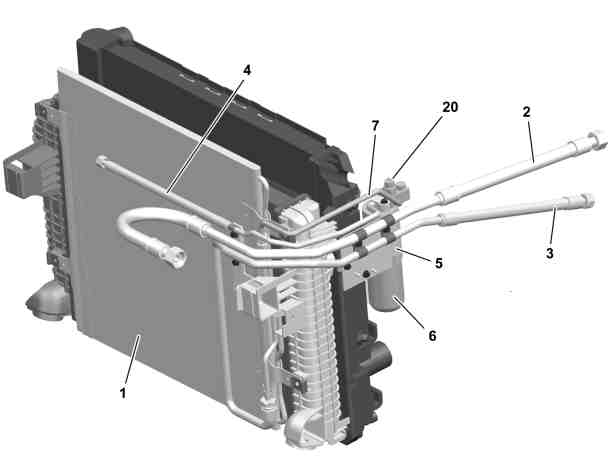

Versione precedente |
1 | Condensatore |
2 | Tubazione del fluido refrigerante |
3 | Tubazione del fluido refrigerante |
4 | Tubazione del fluido refrigerante |
5 | Supporto |
6 | Serbatoi del liquido |
7 | Tubazione del fluido refrigerante |
20 | Connettore a spina elettrico |
W83.30-1289-06
Versione modificata |
2 | Tubazione del fluido refrigerante |
8 | Condensatore (A 970 500 01 54) |
9 | Tubazione del fluido refrigerante (A 973 830 18 15) |
10 | Tubazione del fluido refrigerante (A 973 830 19 15) |
11 | Supporto (A 973 830 01 14) |
12 | Fascette |
B46 | Interruttore alta pressione/bassa pressione |
W83.30-1290-06
13 | Targhetta indicativa (A 967 817 02 20) |
W83.30-1291-11
Pericolo! | Pericolo di lesioni da incastro e schiacciamento durante il ribaltamento della cabina di guida | Durante il ribaltamento non devono trovarsi persone nella zona di ribaltamento della cabina di guida. Ribaltare sempre la cabina di guida fino a raggiungere il finecorsa e bloccarla con il sostegno di sicurezza. | |
Pericolo! | Pericolo di esplosione dovuto a lavori di saldatura o brasatura sul climatizzatore chiuso. Pericolo di intossicazione dovuto all'aspirazione di vapori surriscaldati del fluido refrigerante. Pericolo di lesioni in caso di contatto della pelle e degli occhi con il fluido refrigerante liquido | Non effettuare lavori di saldatura sul climatizzatore chiuso o nella zona circostante. È vietato fumare e usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in locali ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto. | |
| Avvertenze sul ribaltamento della cabina di guida | ||
| Comportamento in caso di danno o di perdite del climatizzatore | ||
| Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore | ||
| Avvertenze per l'impiego del fluido refrigerante R134a | ||
| Smontare | ||
1 | Svuotare il climatizzatore | ||
2 | Smontare le tubazioni del fluido refrigerante (2, 4) dal punto di raccordo della cabina di guida | ||
3 | Smontare le tubazioni del fluido refrigerante (3, 7) dal condensatore (1) | ||
4 | Smontare il condensatore (1) | Il condensatore (1) non è più necessario. | |
5 | Ribaltare la cabina di guida | ||
6 | Smontare le tubazioni del fluido refrigerante (2, 3, 4, 7). | Le tubazioni del fluido refrigerante (3, 4, 7) non sono più necessarie. La tubazione del fluido refrigerante (2) e tutte le fascette (12) vanno nuovamente impiegate. | |
7 | Scollegare il connettore a spina elettrico (20) dal serbatoio del liquido (6) | ||
8 | Smontare il serbatoio del liquido (6) con la staffa (5) | Il serbatoio del liquido (6) e il supporto (5) non sono più necessarie. | |
| Montare | ||
9 | Montare il supporto (11) | ||
10 | Montare le tubazioni del fluido refrigerante (2, 9) con le fascette (12) | Fare attenzione alla posizione di montaggio delle fascette (12) sul supporto (11) indicata in figura. | |
Vite tubazione del fluido refrigerante sul condensatore | |||
Dado di raccordo tubazioni del fluido refrigerante | |||
11 | Collegare il connettore a spina elettrico interruttore alta-bassa pressione (B46) della tubazione del fluido refrigerante (10) al connettore a spina elettrico (20) | Posare il cavo elettrico in modo che non possa sfregare o piegarsi a spigolo. | |
12 | Ribaltare all'indietro la cabina | ||
13 | Montare il condensatore (8) | ||
14 | Montare la tubazione del fluido refrigerante (10) | Vite tubazione del fluido refrigerante sul condensatore | |
Dado di raccordo tubazioni del fluido refrigerante | |||
15 | Evacuare il climatizzatore, riempirlo di nuovo e controllarne il funzionamento e la tenuta | ||
Condensatore con cartuccia del deumidificatore integrataCapacità complessiva fluido refrigerante | |||
16 | Applicare la targhetta indicativa (13) con la quantità di rifornimento modificata sull'aspirazione aria esterna | ||
17 | Allegare il testo di avvertenza "Condensatore modificato conformemente a AR83.30-W-6545A" in VeDoc ai testi dell'organizzazione esterna relativi al gruppo costruttivo 50 e al gruppo costruttivo 83 |
Documenti citati
- ah6080n000301a Avvertenze sul ribaltamento della cabina di guida
- ah8330n000301a Avvertenze per l'impiego del fluido refrigerante R134a
- ah8330n000401a Comportamento in caso di danno o di perdite del climatizzatore
- ah8330n000501a Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore
- ar8330w1760a Svuotare, evacuare, riempire nuovamente il climatizzatore e controllarne la tenuta ed il funzionamento
- as6080z000101a Pericolo di lesioni da incastro e schiacciamento durante il ribaltamento della cabina di guida
- as8300z000101a Pericolo di esplosione dovuto a lavori di saldatura o brasatura sul climatizzatore chiuso. Pericolo di intossicazione dovuto all'aspirazione di vapori surriscaldati del fluido refrigerante. Pericolo di lesioni in caso di
