AR60.00-D-0052TS

Smontare, montare le parti applicate per la sostituzione della pannellatura montante A

16.04.2020

Tipo

907, 910

Smontare, montare le parti applicate per la sostituzione della pannellatura
montante A

Illustrazione riferita al tipo 910.6, lato sinistro del veicolo

1	Pannellatura montante A

D63.20-1471-06

Illustrazione riferita al tipo 907 con motore 651

2	Impianto tergicristallo per parabrezza
3	Scatola ventilazione
4	Intelaiatura di tenuta
5	Fascio di cavi elettrici
6	Passacavo apertura di passaggio
7	Insonorizzazioni
8	Fascio di cavi elettrici
9	Passacavo apertura di passaggio
10	Insonorizzazioni
11	Cavi di massa
12	Tirante del cofano motore
13	Centralina di comando sistema di iniezione diesel
14	Flessibile

D60.00-A008-06

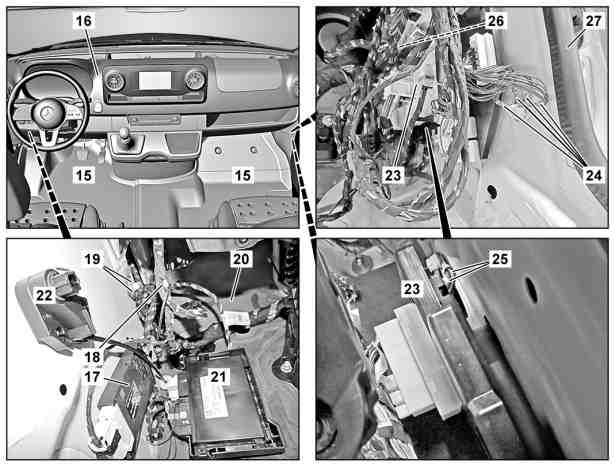

Illustrazione riferita al tipo 907

15	Rivestimento pianale anteriore
16	Plancia portastrumenti
17	Centralina di comando blocchetto di accensione elettronico
18	Fascio di cavi elettrici
19	Cavi di massa
20	Insonorizzazione
21	Centralina di comando Common Powertrain Controller (CPC)
22	Sbloccaggio del tirante cofano
23	Centralina di comando modulo di rilevamento del segnale e di comando (SAM)
24	Cavi di massa
25	Cavi di massa
26	Insonorizzazione
27	Intelaiatura di tenuta

D60.00-A009-06

 Pericolo	Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)	Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.Tipo 910 con motore 780.703	AS00.00-Z-0035-01A
 Pericolo	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.	AS00.00-Z-0010-01A
Avvertenza tecnica	Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale	Tipo 910 con motore 780.703	AH00.00-Z-0300-01A
Avvertenza tecnica	Avvertenze sulla batteria	Tipo 910 con motore 780.703	AH54.10-P-0001-01A
Avvertenza tecnica	Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica		AH54.00-P-0001-01A
Avvertenza tecnica	Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo		AH68.00-N-0001-01S
 	Smontare, montare
1	Smontare la rispettiva cerniera della porta anteriore.		AR72.10-D-2662TS
2	Smontare il rispettivo fermaporta.		AR72.10-D-2100TS
3	Smontare il rispettivo soffietto dalla pannellatura del montante A (1).	 Convogliare i cavi elettrici attraverso l'apertura nella pannellatura del montante A (1) e posizionarli nell'abitacolo al di fuori dell'area di lavoro.
		 Il numero dei cavi elettrici può variare a seconda dell'equipaggiamento.
4	Smontare il cofano motore.		AR88.40-D-3000TS
5	Smontare l'elemento parziale posteriore del rispettivo parafango interno anteriore.		AR88.10-D-1321TS
6	Smontare il rispettivo telaio di tenuta (27) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.
7	Smontare la relativa ruota anteriore.		AR40.10-D-1100TS
8	Smontare l'elemento parziale anteriore del rispettivo parafango interno anteriore.		AR88.10-D-1322TS
9	Smontare il rispettivo parafango anteriore.		AR88.10-D-1005TS
10	Smontare il rispettivo parafango anteriore in basso.		AR88.10-D-0002TS
11	Smontare il flessibile (14) e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
12	Smontare l'impianto tergicristallo per il parabrezza (2).	In caso di danneggiamento sul lato guida.
			AR82.30-D-0002TS
13	Smontare la scatola ventilazione (3).	In caso di danneggiamento sul lato passeggero anteriore.
		Tipo 907 con motore 274 Tipo 907 con motore 642, 651 Tipo 907.1/2/6 con motore 654.9 Tipo 910 con motore 651 Tipo 910 con motore 780.703	AR83.10-D-0010TS
14	Smontare il telaio di tenuta (4) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.
15	Smontare il fascio di cavi elettrici (5) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato destro del veicolo.
16	Smontare il passacavo in materiale elastico (6) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato destro del veicolo.
17	Smontare le insonorizzazioni (7) nella zona di riparazione e posizionarle al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato destro del veicolo.
18	Smontare il fascio di cavi elettrici (8) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
19	Smontare il passacavo in materiale elastico (9) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
20	Smontare le insonorizzazioni (10) nella zona di riparazione e posizionarle al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
21	Smontare i cavi di massa (11) e posizionarli al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
		 M6	*BA00.10-N-1002-01A
22	Smontare il tirante del cofano motore (12) dall'elemento inferiore della serratura del cofano motore e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
		 Non piegare il tirante del cofano motore (12). In caso contrario sussiste il pericolo di una anomalia di funzionamento.
23	Smontare la centralina di comando del sistema di iniezione diesel (13).	In caso di danneggiamento sul lato sinistro del veicolo.
		Tipo 907 con motore 642 Tipo 907 con motore 651	AR07.08-D-7009TSR
24	Smontare l'unità idraulica del Programma Elettronico di Stabilità (ESP®).	In caso di danneggiamento sul lato guida.
			AR42.45-D-0817TS
25	Smontare il parabrezza.	Tipo 907, 910 tranne codice F49 (Parabrezza, riscaldato)	AR67.10-D-1700TS
		Tipo 907, 910 con codice F49 (Parabrezza, riscaldato)	AR67.10-D-1700TSB
26	Smontare il rispettivo rivestimento sottoscocca.	Tipo 907 con codice XM1 (Misure contro i rumori) Tipo 910 con motore 651 con codice XM1 (Misure contro i rumori) Tipo 910 con motore 780.703	AR61.30-D-1001TS
27	Smontare il rivestimento del tetto lato anteriore.		AR68.30-D-7607TS
28	Smontare la rispettiva windowbag.		AR91.60-D-0693TS
29	Smontare il rispettivo rivestimento anteriore di ingresso.		AR68.30-D-1306TS
30	Smontare il rivestimento anteriore del pianale (15).	Tipo 907	AR68.80-D-0006TSR
		Tipo 910	AR68.80-D-0006TSF
31	Smontare la plancia portastrumenti (16).		AR68.10-D-1000TS
32	Smontare la centralina di comando del blocchetto di accensione elettronico (17).	In caso di danneggiamento sul lato sinistro del veicolo.
		Tipo 907	AR54.21-D-0038TSR
33	Smontare la centralina di comando del blocchetto di accensione elettronico (17).	In caso di danneggiamento sul lato destro del veicolo.
		Tipo 910	AR54.21-D-0038TSF
34	Smontare il fascio di cavi elettrici (18) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
35	Smontare i cavi di massa (19) e posizionarli al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
		 M6	*BA00.10-N-1002-01A
36	Smontare l'insonorizzazione (20) nella zona di riparazione e posizionarla al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
37	Smontare la centralina di comando CPC (21).	In caso di danneggiamento sul lato sinistro del veicolo.
38	Smontare la centralina di comando del sistema di post-trattamento dei gas di scarico.	In caso di danneggiamento sul lato destro del veicolo.
		Tipo 907 con motore 642 Tipo 907, 910 con motore 651 Tipo 907.1/2/6 con motore 654.9	AR49.20-D-0025TS
39	Smontare lo sbloccaggio del tirante cofano (22) e posizionarlo al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato sinistro del veicolo.
40	Smontare la centralina di comando SAM (23).	In caso di danneggiamento sul lato destro del veicolo.
		Tipo 907	AR54.21-D-0048TSR
41	Smontare il modulo fusibili e relè sul lato passeggero anteriore.	In caso di danneggiamento sul lato passeggero anteriore.
			AR54.15-D-0004TS
42	Smontare i cavi di massa (24, 25) e posizionarli al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato destro del veicolo.
		 M6	*BA00.10-N-1002-01A
43	Smontare l'insonorizzazione (26) nella zona di riparazione e posizionarla al di fuori dell'area di lavoro.	In caso di danneggiamento sul lato destro del veicolo.
44	Montaggio in successione inversa.

 Viti prigioniere: viti e dadi, filettatura standard

Numero	Denominazione			8.8	10.9
BA00.10-N-1002-01A	M6	zincato	Nm	9	13
		fosfatato	Nm	9	12

 Viti prigioniere: viti e dadi, filettatura standard

Numero	Denominazione			12.9
BA00.10-N-1002-01A	M6	zincato	Nm	16
		fosfatato	Nm	14
